變頻控制實訓柜,變頻控制實訓考核裝置,變頻控制實訓考核設備
本裝置是在總結當前變頻調速實訓教學設備的基礎上,推出的一款先進的變頻調速裝置,該實訓裝置為變頻技術實訓和考核提供了先進的操作平臺。變頻器選用應用廣泛的三菱FR-A840-0.75K變頻器,帶有RS485通信接口。實訓臺可完成“變頻調速技術”課程的相關教學實訓。特別是系統提供開放式實訓教學,可充分培養學生的實際動手能力,為參加就業崗位打下堅實的基礎。
二、技術性能:
1.輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2.工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃)
3.裝置容量:<0.5KVA
4.重 量:<110Kg
5.外形尺寸:700cm×500cm×1700cm
6.安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準
三、結構組成:
實訓裝置由控制柜、變頻實訓組件、繼電接觸實訓組件、數字量/模擬量輸入輸出給定指示組件、三相異步電機、電機導軌、測速機構等組成。

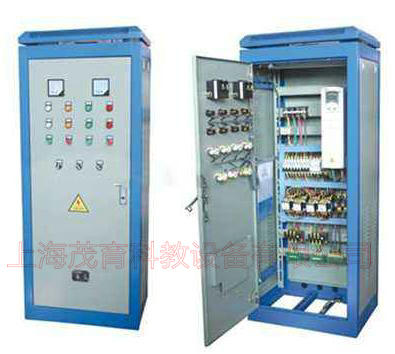

(一)控制柜
1.控制面板
控制面板采用鋁塑板,上面裝配有交流電壓表450V1只,交流電流表10A3只,指示燈7只,控制按鈕8只,轉換開關 1 只
2.繼電接觸組件
提供交流接觸器3只、時間繼電器1只,以上器件所有端子均已引至面板上,完全由操作者自由布線,實訓特點明顯。
3.變頻器實訓模塊
裝置采用三菱FR-A840-0.75K高性能變頻器,三相380V交流供電,內置EMC濾波器,輸出功率0.75KW。集成RS485通訊接口,具有V/F控制、無傳感器矢量速度/轉矩控制、閉環高精度轉矩/速度/位置控制等工作模式;集成12路數字量輸入/9路數字量輸出,3路模擬量輸入/2路模擬量輸出;具備輸入缺相、電壓不足、過電壓短路、瞬時停電、斷線檢測、位置誤差、失速防止等保護功能。
變頻器所有端子均已引至面板上,系統完全開放,操作者可搭建不同變頻調速控制系統,布線設計、線路走向,實現控制功能,更能鍛煉操作者的動手能力。
(二)三相鼠籠異步電機:交流380V/△
(三)電機導軌及光電編碼器一套
四、實訓項目:
繼電接觸控制實訓:
1.三相異步電動機點動控制和自鎖控制
2.三相異步電動機Y/△換接啟動控制
3.三相異步電動機聯鎖正反轉控制
4.三相異步電動機延時正反轉控制
變頻控制實訓:
5.變頻器功能參數設置與操作
6.變頻器報警與保護功能
7.多段速度選擇變頻調速
8.外部端子點動控制
9.外部端子遙控控制
10.控制電機運行時間操作
11.控制電機正反轉運動控制
12.電壓/電流監視器信號輸出及顯示
13.瞬間停電變頻器參數設定
14.外部模擬量(電壓/電流)變頻調速
15.基于變頻調速的RS485通信
16.基于三角波的變頻調速控制
17.三相異步電機的變頻調速
18.變頻恒壓供水模擬控制
19.基于三角波的變頻調速控制實時曲線
20.三相異步電機的變頻調速實時曲線
