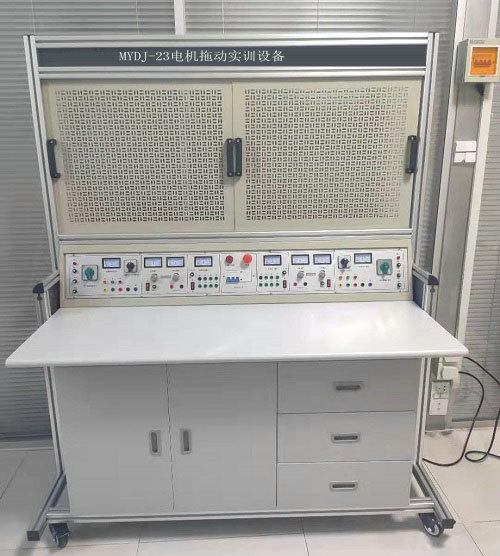

電機拖動實訓設備,電機拖動實訓裝置,電機拖動實訓平臺



一、產品概述:
電機拖動實訓設備主要由實訓桌和網孔板組成,學生通過實訓線路進行元器件的布局,安裝接線全部由學生自行完成,培養學生的動手能力和操作技能。實訓項目可自行確定,選擇相應的元器件來完成實訓項目,也可作為電工考證設備使用。適用于各類院校電工電子實驗教學中心、實訓中心、基地、電工電子實驗室、實訓室。
二、實訓臺特點:
1.電氣控制線路元器件都裝在網孔板上,操作方便、更換便捷,可擴展功能或開發新實訓
2.操作臺只需三相四線的交流電源即可投入使用,占地面積小,節約用房、減少基建投資
3.設有電壓型漏電保護器和電流型漏電保護器,確保操作者的安全;各電源輸出均有監示及短路保護等功能,各測量?jī)x表均有可靠的保護功能,使用安全可靠
4.實訓臺為單面雙人座,即可以二個學生同時進行實訓,電源獨立互不干擾
5.網孔板為掛件式,采用1.5mm厚的鋼板,網孔板的尺寸為600*700mm2,孔大小為5*10
三、技術參數:
1.輸入電壓:三相四線~380V±10% 50HZ
2.工作環境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃)海拔<4000m
3.裝置容量:<1.5kVA
4.外形尺寸:1430mm×680mm×1600mm
四、基本配置:

實訓臺提供線電壓380V和相電壓220V兩種電源、單相電源插座、交流電壓、電流表
1. 交流儀表
(1) 交流電壓表:0~500V帶鏡面交流電壓表二只,精度1.0級
(2) 交流電流表:0~5A帶鏡面交流電流表二只,精度1.0級,具有超量程報警、指示、切斷總電源等
2. 實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出,并設有急停按鈕。電源輸出設有短路保護
3.網孔板
每個工位提供一張網孔板(2張),尺寸660mm*600mm。
4.實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板、結構堅固,造型美觀大方,桌子左右各設有兩個抽屜(帶鎖),下部配置元件柜。
五、實訓所需元器件清單(每臺配置清單)
序號 名        稱 型號與規格 數量 備注
1 日光燈管套件(鎮流器) 10W 1套
2 空氣開關 DZ47-63LE4P5A 1只
3 保險絲座 RT18-32/3P 1只
4 直插式保險座 RT14-20 2只
5 熔斷器 RT18-20/3A 3只
6 熔斷器 RT14-20/2A 2只
7 交流接觸器   3只
8 接觸器輔助觸頭   3只
9 熱繼電器   2只
10 通電延時時間繼電器 ST3PA-B/380V(0-10S) 1只
11 時間繼電器座 PF-083A 1只
12 按鈕開關盒 3孔 2只
13 電阻 75Ω/75W 3只 裝實驗臺上
14 電阻 10Ω/25W 1只
15 二極管 1N5408 4只
16 行程開關 LX9-222 2只
17 行程開關 LX9-001 2只
18 塑料安裝卡子   200只
19 自攻螺絲   100只
20 接線端子排 JF5-2.5/5 2條
21 G形導軌 0.2米 1根
22 三相鼠籠式異步電動機 AC380V   Y/△ 2臺
六、參考實訓項目:
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.三相異步電動機Y/△自動控制線路
5.接觸器聯鎖的正反轉控制線路
6.按鈕聯鎖的三相異步電動機正反轉控制線路
7.雙重聯鎖的三相異步電動機正反轉控制線路
8.三相異步電動機多地控制
9.三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
10.工作臺自動往返控制線路
