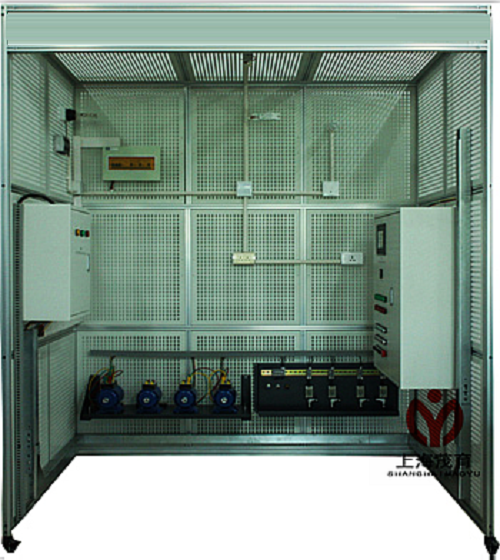

供配電及照明系統應用平臺,供配電及照明系統應用裝置




一、產品概述:
供配電及照明系統應用平臺按實際房間比例設計,利用房間內部的立體空間以培養學生電氣安裝技能為主,融電鉗工技能實訓、電氣故障診斷和電氣故障維修為一體的技能性實訓裝置。
二、實訓平臺介紹:
電氣安裝部分
提供各種導線,斷路器、接觸器、 PLC、觸摸屏、傳感器、 各種電機等器件,以及橋架、梯式橋架、硬質阻燃塑料管(PVC)、鍍鋅鋼管、塑料線槽、及配套工具,由學生按照工程圖完成工業電路和電器控制的布線及接線安裝。通過本套實訓裝置可以使學生學習元器件選用方法,并能掌握各種工具的用途及使用方法,熟悉電氣安全操作規程,讓學生熟悉橋架、 梯式橋架制作、 硬質阻燃塑料管(PVC)明敷設施工工藝、鍍鋅鋼管敷設施工工藝、塑料線槽配線安裝施工工藝、管內穿線絕緣導線安裝施工工藝。鍛煉學生上電調試排故技能。
照明安裝部分
提供各種導線,斷路器、漏電保護器、電度表,日光燈、聲控開關,插座, 應急裝置等器件,以及線槽, PVC管、配電箱及配套工具, 由學生按照工程圖完成照明電路和配電箱的安裝及接線。通過本套實訓裝置可以使學生學習元器件的選用并能掌握各種常用工具的使用方法,熟悉施工安全操作規程及各種走線工藝。
三、配置清單表:
以下配置清單為選配,學校根據需要向廠家申請購買。
1、配電箱部分

序號 名稱 規格/型號 單位 數量 備注(說明)
1 三相四線電度表   1 5A,接線端子連接
2 單相電度表   1 (選配)5A,接線端子連接
3 閘刀開關   1 3極,30A
4 電流互感器   3 30/5
5 漏電型空氣開關 DZ47LE-62/C32 1 3P+N
6 空氣開關 DZ47-62/C6 2 3P
7 漏電型空氣開關 DZ47LE-62/C6 1 2P
8 空氣開關 DZ47-62/C3 3 1P
9 電流表 2L6-A 3 5A
10 電壓表 2L6-V 1 400V
11 電壓轉換開關   1
12 配電箱箱體   1 含接地排、接零排
2、照明套件
序號 名稱 規格/型號 單位 數量 備注(說明)
1 日光燈組件 8W 1
2 節能燈 9W 2
3 鈉燈 100W 1 含燈頭及鎮流器和燈罩
4 螺口平燈頭 E27 2
5 聲控開關   1
6 泰力1插   1
7 泰力2插   1
8 泰力1開 118型(帶明裝底盒 1
9 飛雕2開 86型(帶明裝底盒) 4
10 飛雕4開 86型(帶明裝底盒) 2
11 吸頂燈 11~12W 1 配節能燈管
12 觸摸開關   1
3、電氣控制箱
序號 名稱 規格/型號 單位 數量 備注(說明)
1 組合開關 ZH20A 1
2 塑殼開關 20A 2
3 接觸器 CJ20-9A/220V 7
4 軟啟動器 10A 1
5 三菱PLC FX2N-24MT 1
6 三菱模擬量模塊 FX0N-3A 1
7 三菱變頻器 D740/0.75kW 1
8 時間繼電器   2
9 熱繼電器   3
10 溫度控制器   2
11 繼電器 JQX-13F(2組觸點) 1
12 接線端子排
13 開關電源 24V/5A一只,2A一只
14 安裝導軌
4、電機
序號 名稱 規格/型號 單位 數量 備注(說明)
1 三相交流異步電動機(單速60W)   1
2 三相交流異步電動機(單速60WY/△接法)   1
3 三相交流異步電動機(雙速60W)   1
4 步進電機   1
5 交流伺服電機   1
6 它勵直流電動(60W/110V)   1
5、指令與指示元件
序號 名稱 規格/型號 單位 數量 備注(說明)
1 行程開關   4
2 光電傳感器   4
3 電容式傳感器   1
4 電感式傳感器   1
5 溫度傳感器(熱電偶)   1
6 按鈕   11
7 指示燈   15
8 觸摸屏   1
9 選擇開關   2
6、線路器材
序號 名稱 規格/型號 單位 數量 備注(說明)
1 PVC管 Φ16 2
2 PVC直通 Φ16 10
3 PVC壁疏 Φ16 25
4 扎帶 3×100mm 1
5 M4×20螺絲(帶螺帽) 200只/套 1
6 線槽 3025 2
7 絕緣導線 BV1.5mm㎡ 3
8 PVC線槽 5025 3
