燃氣實訓室簡介

燃氣實訓室主要承擔城市熱能應用技術、制冷與空調技術專業等有關家用空調、中央空調的維修實訓以及院內有關燃氣設備的實訓。
一、主要儀器設備：
實訓設備包括壁掛式空調、柜式空調、大型中央空調模擬裝置、燃氣灶具熱工性能測定裝置、冰箱模擬裝置、燃氣灶、燃氣熱水器、燃氣壁掛鍋爐及暖通設備常用安裝、維修工具等。

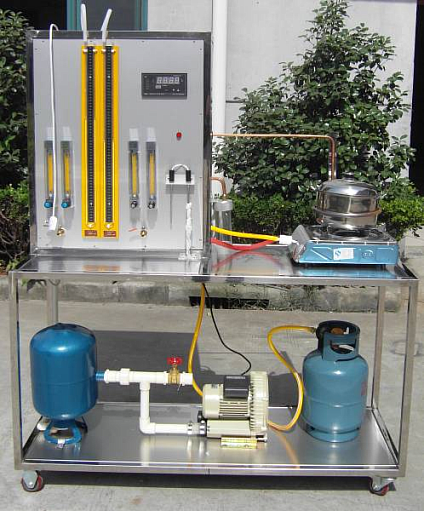

1、MYCN-17 燃氣灶具熱工性能測定裝置

裝置功能：

1）用于測定燃氣灶具的熱負荷及熱效率

2）外形尺寸：1400×500×1600

主要配置：

1）燃氣灶、燃氣調壓器、濕式氣體流量計、標準鋁鍋、溫度計、U型壓力計、秒表、大氣壓力計、干濕溫度計、攪拌器、小型氣源鋼瓶，可活動支架等。

2）家用液化石油氣標準燃氣灶1臺

3）標準鍋（26 cm）1套：附帶攪拌器及溫度計

4）濕式氣體流量計,0-2 m3/h，分度值不大于0.02L

5）精密水銀溫度計：量程0～50℃，最小刻度0.1℃

6）精密水銀溫度計：量程50～100℃，最小刻度0.1℃

7）水銀溫度計：量程 0～50℃，最小刻度0.1℃，分度值≤0.5℃

8）電子天枰：測量范圍0～20kg, 分度值為0.001kg

9）燃氣調壓器技術參數：放散壓力范圍RAF：0.0001～0.01Mpa；

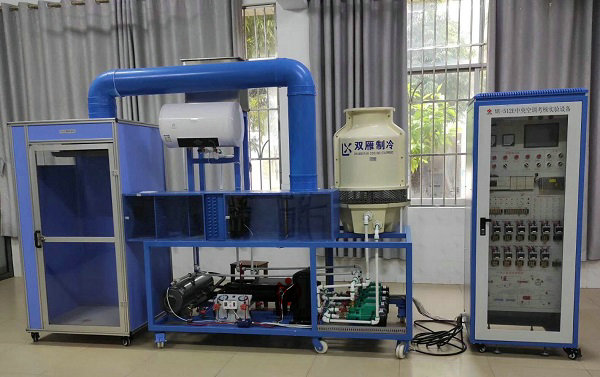

2、MYCN-15 中央空調實驗設備

本裝置適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。

裝置特點：

1）中央空調系統實訓平臺是根據目前國內建筑電氣，樓宇智能化精心設計的綜合實驗裝置，本裝置結合當前安防領域的先進技術，從教學實驗的要求的角度出發，以工程化的設計理念完整的實現了中央空調全空氣調節系統的工作過程。

綜合性；采用國內先進的二次回風系統，在同一臺實驗臺上完整的完成不同制冷系統工況

工程化；數字輸入輸出模塊整套控制系統大部分采用工業現場實際應用部件,水閥調節采用4-20MA電流輸入型PDI調節方式，控制冷凍水流量。

開放性；裝置采用透明化，開放性設計，學生能夠清晰的了解整個系統工作原理

安全保護；裝置設有強電漏電系統裝置

2）實用性強控制器采用市場上廣泛應用的DDC控制器及相關繼電器、控制開關、指示燈、標準通信接口可編程控制器，上位機軟件實時顯示系統運行狀態及數據。

3）直觀性強實訓裝置直觀展示了中央空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有系統完整流程圖、交流電壓表、交流電流表、真空壓力表、信號指示燈使整個系統的實時工作狀態一目了然；便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。

4）綜合性強整套實訓裝置集制冷系統、電氣控制系統、故障模擬系統于一體，滿足對實訓的要求。

5）中央空調制冷、制熱循環輸送管路：用最新型色鋁塑管以及銅件連接,并標有明顯的走向標志。輸送管路經電磁閥、風機盤管輸送給模擬房間或模擬風管、根據所需調節風速開關或風量。

6）帶電腦串行接口,組成智能化測試裝置：系統的控制軟件采用全漢化菜單式操作。測溫器是高精度的熱電鍋,自A/D摸數轉換器轉換成數字信號,經Rs232電腦接口輸出,在電腦安置相關程序之后,屏上清楚記錄、采樣、通過打印機輸出進行理論分析。

7）制冷量調節控制裝置：

A）通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向電子控制系統，可實現雙向熱泵功能、冷庫控制，空用制冷機組，變頻機組、中央空調機組的的節能控制和流量自動調整。

B）軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能：

8）系統特點：

A）4路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。

B）閥的開度實時顯示：控制對象為最大500P開度設定。可自行制冷系統制冷劑流量設定最小開度。

C）24路參數控制參數設置：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等24個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。

D）自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的閥門開度。

E）6路用戶模擬環境數據入設定如下圖：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定閥的標準開度值。具體參照24路參數設定

F）多達8路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。

G）過冷/熱度控制范圍：2-15攝氏度�？勺孕性O(shè)定制冷主機的過/冷、過熱度為設計提供數據。

H）制冷劑：適應R134AR22R410A等其它冷媒

9）脫機手動設定

A）溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示

B）調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。

C）數碼管顯示器在線顯示開度和溫度以及故障代碼。

D）數碼管顯示器在線顯示開度和溫度以及故障代碼

二、實驗室建設目的：
學生通過對暖通產品的安裝、運行、維護和保養等一系列的實訓，能夠較好的掌握基本操作技能，提高故障處理和解決問題的能力。為將來走向暖通產品安裝與售后崗位打下良好的基礎。
三、實訓室主要承擔實訓項目：
1、家用空調安裝操作
2、空調常見故障維修
3、壁掛式空調性能檢測
4、中央空調運行
5、燃氣設備結構認知
6、燃氣壁掛爐常見故障維修
