傳感器技術實訓臺,傳感器技術實訓設備,傳感器技術實訓裝置




一、產品概述:(32種傳感器)
傳感器技術實訓臺是適應不同類別,不同層次的專業要,最新推出的模塊化的新產品。傳感器技術實訓臺主要用于各大中專院校開設的“自動檢測技術”、“傳感器原理與技術”、“非電量電測技術”、“工業自動化儀表與控制”、“機械量電則”等課程的實驗需要。適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。也適合技工學校機電類專業自動控制技術教學內容的實習,還適合職業培訓學校的安裝、維修電工中級班,安裝、維修電工高班,安裝、維修電工技師班,安裝、維修電工高級技師班的培訓和實操。
二、技術參數:
1、輸入電源:AC220V±5%  50±1Hz
2、額定電流:≤5A
3、直流電源:±5V   ±15V
4、穩壓系數:±1%
5、電壓紋波:≤10mV
6、非線性誤差:≤5%
7、測量精度:≤1%
8、功  耗:100VA
9、輸出電流:1A
10、相對溫度:-5℃~40℃
11、相對濕度:<85%(25℃)
12、實驗臺規格外形尺寸:1600×750×1100mm
三、主要結構:

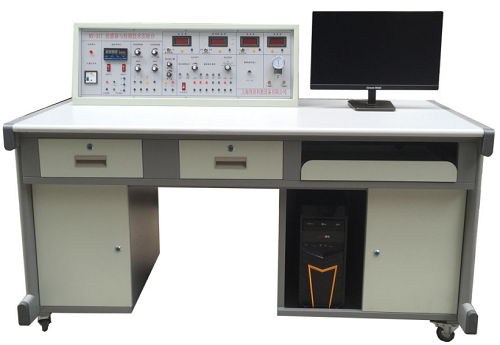

該設備由主控臺、傳感器、實驗模塊、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成,實驗桌柜存放實驗模塊,抽屜存放各種傳感器。
1、實驗桌:規格1500×700×780mm,實驗桌的兩個特點柜可分別安放實驗模板和計算機主機及鍵盤,中間抽屜安放傳感器。實驗桌面板采用密度板,防火板粘面后成形制作。實驗臺規格:920×280×340mm。
2、傳感器:傳感器外殼采用進口透明有機玻璃與硬聚氯制做,內部裝置各種精密傳感器,透明直觀。
3、傳感器轉換電路板采用模塊式結構,模塊上印有轉換原理圖與接線口,學生做實驗時快捷方便,有助于學生增加感性認識、提高實驗效果,而且老師可以帶到課堂上講課用。
4、一個模塊對應一類傳感器,實驗接線方便,電源具有自動保護功能。
5、學校選購可根據要求增減實驗項目,實驗項目還可以根據新產品的開發不斷拓展。
四、主控臺功能:
1、實驗臺提供四組直流穩壓電源:±5V、±15V;±2V~±10V分五擋輸出,2~24V可調,具有短路保護功能。
2、低頻信號發生器:1Hz-30Hz輸出連續可調,Vp-p值10V,最大輸出電流0.5A。
3、音頻信號發生器:0.4KHz-10KHz輸出連續可調,輸出電壓范圍:0VP~10VP連續可調,最大輸出電流:0.5A(有效值0.4KHz)。
4、差動放大器:通頻帶0-10KHz,可接成同相、反相、差動結構,增益為1-150倍的直流放大器。
5、數字式電壓表:三位半顯示,量程±2V、±20V,輸入阻抗100KΩ,精度1%。
6、數字式頻率/轉速表:由四只數碼管,2只發光管組成,輸入阻抗100KΩ,精度1%。頻率測量范圍1-9999 Hz,轉速測量范圍1-9999r/min。
7、溫度表:0-150℃度,精度1%。
8、高精度溫度控制PID調節儀,多種輸入輸出規格,具有人工智能調節以參數自整定功能。
9、機械式壓力表:0-40Kpa,精度2%。
10、手動氣壓源:0-40Kpa。
三源部分:
1、加熱源:16V交流電源加熱,溫度控制范圍0~150℃。
2、轉動源:0-12V直流電源驅動,轉速可調范圍0~2400轉/分。
3、振動源:振動頻率1-30Hz(可調),共振頻率13Hz左右。
數據采集卡及處理軟件:
數據采集工作12位AD轉換、RS232、USB接口,分辨率由1/22048,采樣周期1m-100ms,采樣速度可選擇,即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面,可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
五、傳感器種類及技術指標:(參考值)
序號
實 驗 模 塊
傳 感 器 名 稱
量 程
精 度
1
電阻霍爾式傳感器模塊
電阻式傳感器
±2mm
±1.5%
2
霍爾式傳感器
≥2mm
0.1%
3
電容式傳感器模塊
電容式傳感器
±5mm
±1.3%
4
電感式傳感器模塊
電感式傳感器
±5mm
±3%
5
光電式傳感器模塊
光電式傳感器
0-2400轉/分
≤1.5%
6
渦流式傳感器模塊
渦流式傳感器
≥1mm
±3%
7
溫度式傳感器模塊
溫度式傳感器
0-100℃
±2%
8

磁電式傳感器

0.5V/m
9
壓電式加速度傳感器模塊
壓電式加速度傳器
1-30Hz
±2%/s
10
光纖式傳感器模塊
光纖式傳感器
≥1.5mm
±1.5%
11
壓力傳感器模塊
壓力傳感器
0-50kpa
±2%
12
超聲波傳感器模塊
超聲波傳感器
20-60cm
1cm
13

MQ3氣敏傳感器
50-200ppm

14
濕敏傳感器模塊
濕敏傳感器
10-95%RH
±5%
15

霍爾式測速傳感器
0-2400轉/分
±1.5%
16

渦流測速傳感器
0-2400轉/分
≤1.5%
17

磁電測轉速傳感器
0-2400轉/分
≤1.5%
18

轉速傳感器
0-2400轉/分
≤1.5%
19
熱電偶、熱電阻傳感器模塊
K 型熱電偶傳感器
0-100℃
±3%
20
E型熱電偶傳感器
0-100℃
±3%
21
Pt100鉑電阻傳感器
0-100℃
±3%
22
Cu50銅電阻傳感器
0-100℃
±3%
23
移相器、相敏檢波器模塊



24
熱釋電紅外傳感器模塊
熱釋電紅外傳感器

3200V/W
25
硅光電池傳感器模塊
硅光電池傳感器

0.35A/W
26
集成溫度傳感器模塊LM35
集成溫度傳感器LM35
0-100℃
±2%
27
PN結、正與負溫熱敏電阻傳感器模塊
PN結溫度傳感器
0-100℃
±3%
28
正溫熱敏電阻傳感器
0-100℃
±3%
29
負溫熱敏電阻傳感器
0-100℃
±3%
30
光敏二極管、光敏三極管與光敏電阻傳感器模塊
光敏二極管傳感器
隨光照度變化
±3%
31
光敏三極管傳感器
隨光照度變化
±3%
32
光敏電阻傳感器
電阻隨光變化
±3%
六、傳感器實驗內容如下:                     帶*實驗為思考實驗
實驗一
電阻式傳感器的單臂電橋性能實驗
實驗二
電阻式傳感器的半橋性能實驗
實驗三
電阻式傳感器的全橋性能實驗
實驗四
電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五
電阻式傳感器的振動實驗*
實驗六
電阻式傳感器的電子秤實驗*
實驗七
變面積式電容傳感器特性實驗
實驗八
差動式電容傳感器特性實驗
實驗九
電容傳感器的振動實驗*
實驗十
電容傳感器的電子秤實驗*
實驗十一
差動變壓器的特性實驗
實驗十二
自感式差動變壓器的特性實驗
實驗十三
差動變壓器的性能實驗
實驗十四
激勵頻率對差動變壓器特性的影響
實驗十五
差動變壓器的振動實驗*
實驗十六
差動變壓器的電子秤實驗*
實驗十七
光電式傳感器的轉速測量實驗
實驗十八
光電式傳感器的旋轉方向測量實驗
實驗十九
接近式霍爾傳感器實驗
實驗二十
霍爾傳感器的轉速測量實驗
實驗二十一
霍爾傳感器的振動測量實驗
實驗二十二
渦流傳感器的位移特性實驗
實驗二十三
被測體材質對渦流傳感器特性的影響實驗
實驗二十四
渦流式傳感器的振動實驗
實驗二十五
渦流式傳感器的轉速測量實驗
實驗二十六
溫度傳感器及溫度控制實驗(AD590)
實驗二十七
K型熱電偶的溫度控制實驗
實驗二十八
熱電偶冷端溫度補償實驗*
實驗二十九
E型熱電偶的溫度控制實驗
實驗三十
Pt100鉑電阻的溫度控制實驗
實驗三十一
Cu50銅電阻的溫度控制實驗
實驗三十二
磁電式傳感器的特性實驗
實驗三十三
磁電式傳感器的轉速測量實驗
實驗三十四
磁電式傳感器的應用實驗*
實驗三十五
壓電加速度式傳感器的特性實驗
實驗三十六
光纖傳感器的位移特性實驗
實驗三十七
光纖傳感器的振動實驗
實驗三十八
光纖傳感器的轉速測量實驗
實驗三十九
壓阻式壓力傳感器的特性實驗
實驗四十
壓阻式壓力傳感器的差壓測量實驗*
實驗四十一
超聲波傳感器的位移特性實驗
實驗四十二
超聲波傳感器的應用實驗
實驗四十三
氣敏傳感器的原理實驗
實驗四十四
濕度式傳感器原理實驗
實驗四十五
氣體流量的測定*
實驗四十六
移相器實驗
實驗四十七
相敏檢波器實驗
實驗四十八
低通濾波器實驗
實驗四十九
熱釋電紅外傳感器實驗
實驗五十
硅光電池光電特性實驗
實驗五十一
集成溫度傳感器LM35溫度特性實驗
實驗五十二
集成溫度傳感器LM35測溫實驗
實驗五十三
PN結溫度傳感器測溫控制實驗
實驗五十四
正溫熱敏電阻溫度特性實驗
實驗五十五
負溫熱敏電阻溫度特性實驗
實驗五十六
光敏二極管特性實驗
實驗五十七
光敏三極管特性實驗
實驗五十八
光敏電阻特性實驗
實驗五十九
光敏電阻應用實驗
七、元器件透明模型:

 實驗模塊:

八、傳感器配置清單:
序號
器 件 名 稱
單位
數量
1
實訓臺
1
2
實訓桌
1
3
升降圓凳
2
4
電阻式霍爾式傳感器轉換電路
1
5
電容式傳感器轉換電路
1
6
電感式傳感器轉換電路
1
7
光電式傳感器轉換電路
1
8
渦流式傳感器轉換電路
1
9
溫度式傳感器轉換電路
1
10
壓電加速度式傳感器轉換電路
1
11
光纖式傳感器轉換電路
1
12
壓力傳感器轉換電路
1
13
超聲波傳感器轉換電路
1
14
熱電偶、熱電阻傳感器轉換電路
1
15
濕敏傳感器轉換電路
1
16
熱釋電紅外傳感器轉換電路
1
17
移相器、相敏檢波器、低通濾波器電路
1
18
硅光電池傳感器模塊
1
19
集成溫度傳感器模塊LM35
1
20
PN結與正、負溫熱敏電阻傳感器模塊
1
21
光敏二極管、光敏三極管 與光敏電阻傳感器模塊
1
22
電阻式傳感器
1
23
電容式傳感器
1
24
霍爾式傳感器
1
25
電感式傳感器
1
26
光電式傳感器
1
27
渦流式傳感器
1
28
渦流測速傳感器
1
29
溫度式傳感器
1
30
磁電式傳感器
1
31
磁電測速傳感器
1
32
壓電加速度式傳感器
1
33
光纖式傳感器
1
34
壓力傳感器
1
35
超聲波傳感器
2
36
氣敏傳感器
1
37
濕敏傳感器
1
38
霍爾式轉速傳感器
1
39
轉速傳感器
1
40
K型熱電偶傳感器
2
41
E型熱電偶傳感器
1
42
Pt100鉑電阻傳感器
1
43
Cu50銅電阻傳感器
1
44
熱釋電紅外傳感器
1
45
硅光電池傳感器
1
46
集成溫度傳感器LM35
1
47
PN結溫度傳感器
1
48
正溫熱敏電阻傳感器
1
49
負溫熱敏電阻傳感器
1
50
光敏二極管傳感器
1
51
光敏三極管傳感器
1
52
光敏電阻傳感器
1
53
加熱溫度室
1
54
位移臺架
1
55
光纖位移臺架
1
56
照度頭
1
57
光源
1
58
避光筒
1
59
測微器
1
60
壓力表
1
61
橡皮氣囊
1
62
三通管
1
63
鐵片、銅片、鋁片各一片
3
64
溫度計0-100℃
1
65
Φ8×4磁鋼
1
66
超聲波反射擋板
1
67
傳感器實驗指導書
1
68
實驗連接導線
25
69
數據采集連接線
1
70
數據采集處理軟件
1
