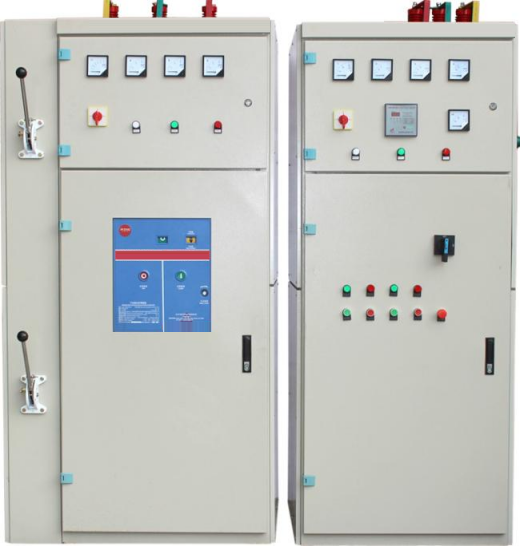

高低壓配電實驗實訓裝置,高低壓配電實驗實訓設備



一、主要技術參數:
1、額定絕緣電壓:直流660V
2、額定工作電壓:交流380V
3、輔助電路額定工作電壓:交流380V、220V
4、母線額定電流:100A
5、分支母線額定電流:10~16A;
6、柜體尺寸:柜高:2000mm,柜寬:600mm(800 mm),柜深:800mm
二、結構特征:
1、柜體由薄鋼板沖壓成形,采用標準化設計,結構零-件通用性強,機械強度高。
2、柜體上部為主母線室、前部為電器室、后部為電纜進出線室,各室間有鋼板或絕緣板作隔離,以保證使用安全。
3、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
4、高低壓配電實驗實訓裝置含多種GCK低壓電氣控制柜組成多種配電線路,0.4 KV電壓等級的配電柜。改變了屏式演試模式,貼近工程現場。
三、系統配置:
序號 設備名稱 型號 數量(套) 用途 功能要求 主要性能及技術指標
1 高壓模擬開關柜 GCK 1 高壓進線電源控制 1、帶有上、下高壓隔離開關
2、帶有真空斷路器
3、可以進行各相電壓轉換操作
4、有三相電流、電壓指示儀表
5、斷路器板前操作
6、設備帶有前后有隔離保護鋼板
7、前后開有觀察窗
8、進線方式:上下均可進出
9、高壓電壓互感器(模擬)
10、高壓電流互感器
11、過電流繼電器
12、中間繼電器
13、信號繼電器
14、模擬變壓器
1、電流互感器:
2、電壓互感器:
3、真空斷路器:
4、高壓隔離開關:
5、過流繼電器:
6、中間繼電器:
7、信號繼電器:
8、電壓表(指針式):4L6-V
9、電流表(指針式):4L6-A
2 低壓出線柜 GCK 1 動力
控制
1、帶有隔離開關(隔離開關帶熔斷器,板前操作)
2、出線開關(板前操作)
3、支路控制開關(三路輸出)
4、前后開有觀察窗
5、三相有功表
6、三相無功表
7、三相功率因數表
8、電力電容器
1、隔離開關(帶熔斷器):QSA
2、出線開關:DW10-630/100A框架式空氣斷路器
3、塑殼開關:AAM1
四、實驗項目:
1、高壓開關柜及其高壓電器的認識實驗
2、低壓開關柜及其低壓電器的認識實驗
3、真空斷路器的檢修
4、真空斷路器控制實驗
5、萬能斷路器的檢修
6、高壓開關柜的檢修
7、隔離開關的檢修
8、電壓互感器的檢修
9、電流互感器的檢修
10、高壓熔斷器的檢修
11、低壓斷路器的檢修
12、塑料外殼式斷路器的檢修
13、拆裝、檢修交流接觸器
14、過流繼電器的檢修
15、中間繼電器的檢修
16、電流表的檢修及認識實驗
17、電壓表的檢修及認識實驗
18、三相功率因數表的檢修及認識實驗
19、三相有功表的檢修及認識實驗
20、三相無功表的檢修及認識實驗
21、無功功率補償器的檢修及特性實驗
22、電力電容器的檢修及認識實驗
23、無功補償?shù)牟僮骷疤匦詫嶒?/span>
24、漏電開關的特性實驗
25、交流接觸器的電氣特性實驗
26、熱繼電器的電氣特性實驗
27、電源控制起停實驗
28、電力系統過流保護協調與控制實驗
29、正常運行的抄表實驗
30、正常運行時的監測實驗
