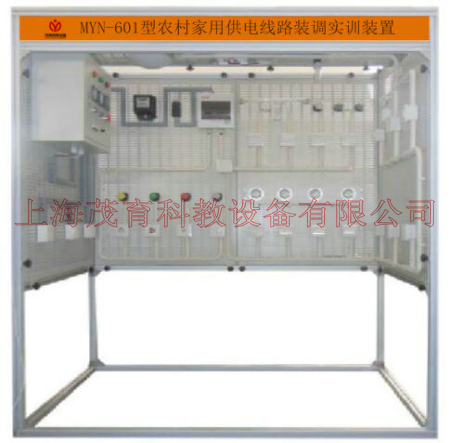

農村家用供電線路裝調實訓裝置,農村家用供電線路裝調實訓臺
農村在進行房屋改造、建造新房時,家庭供電線路安裝與調試工作是非常重要的。“農村家用供電線路裝調實訓裝置”是根據《全國鄉村電工考核培訓教材》、《農電安全培訓教材》及《家裝電工技能》等培訓教材而研制的。可完成農村家用供電線路設計與安裝、各線路的敷設、家用線路的調試、家用電器安裝與調試、家用配電盤安裝與調試、工具使用等實訓項目,可作為各職教中心、職業培訓和鑒定機構進行農村電工培訓和考核設備,也可作為農村電氣化技術、供用電技術及建筑電氣工程技術等相關專業的實訓設備。
二、產品特點:
1.裝置結構按農村房屋特點設計,能反映農村家庭供電線路結構。
2.所用實訓器件均為現場常用、典型的低壓電器元件。
3.所有的配電線路設計、器件安裝及線路敷設均由學生自己動手操作,培養學生的實踐能力。
4.實訓內容豐富,包括家用供電線路的總體設計、器件選型、安裝、接線、調試及試運行等項目,能較好地滿足相關專業的技能實訓及農村電工崗前培訓、考核要求。
三、技術性能:
1.輸入電源:單相三線~220V±10% 50Hz
2.工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3.裝置容量:≤3kVA
4.安全性能:具有漏電保護功能,安全性符合國家標準
四、實訓項目:
(一)家用供電線路的設計與安裝
1.家用供電線路的設計
(1)照明供電線路的設計
(2)家用電器供電線路的設計
2.家用供電線路敷設
(1)照明供電線路的敷設
(2)家用電器供電線路的敷設
(二)家用電氣器件的安裝
1.照明開關、插座、插銷的安裝技能
(1)照明開關的安裝、接線實訓
Ø 開關的安裝要求
Ø 明裝(拉線)開關的安裝、接線
Ø 暗裝開關的安裝、接線
(2)插座、插銷的安裝、接線、調試
Ø 兩孔明裝插座的安裝、接線
Ø 三孔明裝插座的安裝、接線
Ø 兩孔暗裝插座的安裝、接線
Ø 三孔暗裝插座的安裝、接線
Ø 插座的通電調試
Ø 插銷的安裝、接線、調試實訓
2.日光燈的安裝、接線、調試
(1)日光燈的結構認知
(2)固定日光燈的燈架
(3)日光燈的連接導線
(4)安裝燈管、啟輝器
(5)日光燈的通電調試
3.節能燈的安裝、接線、調試
(1)節能燈配件的選配
(2)安裝節能燈掛線盒
(3)節能燈的導線連接
(4)安裝節能燈的燈座
(5)安裝節能燈的燈管
(6)節能燈的通電調試
4.吊扇的安裝、接線、調試
(1)吊扇吊鉤的安裝實訓
(2)吊扇及調速器的安裝、接線實訓
(3)吊扇的通電調試實訓
(4)其他照明器具的安裝接線、調試
(三)小容量配電盤的安裝
(1)單相電度表的安裝與接線
(2)保護裝置的安裝與接線
