維修電工電氣控制技能實訓目的要求及實操設備的解析

電氣控制系統：一般稱為電氣設備二次控制回路，不同的設備有不同的控制回路，而且高壓電氣設備與低壓電氣設備的控制方式也不相同。具體地來說，電氣控制系統是指由若干電氣原件組合，用于實現對某個或某些對象的控制，從而保證被控設備安全、可靠地運行，其主要功能有：自動控制、保護、監視和測量。
維修電工：從事機械設備和電氣系統線路及器件的安裝、調試與維護、修理的人員。本文講述了維修電工的職業等級的要求以及維修電工應該具備的基本常識。

一、實訓目的
1、通過實訓培養學生正確使用電工工具、儀器儀表的能力，掌握安全用電與電工基本操作；
2、通過實訓使學生學會將原理圖轉換成安裝接線圖并進行安裝的能力；
3、通過實訓使學生通過電工基本操作技能訓練，注意與生產勞動相結合，重視工藝規程，促進理論聯系實際；
4、通過實訓使學生掌握如何合理安裝布置電氣設備，通過安裝接線與調試進一提高接線工藝及分析問題與排除故障的能力。
二、實訓要求
1.能正確熟練使用電工工具及其儀器儀表；
2. 本實訓要求每人一組完成實訓項目，嚴格遵守作息制度，不得遲到缺課；
3.能正確熟練掌握電工基本操作技能；
4、熟悉常用低電壓電器的結構、工作原理及使用；
5、根據原理圖畫出安裝接線圖并安裝接線。先自我檢查，再經老師檢查確認接線正確后，方可進行通電調試；若有故障則判斷故障的可能原因及排除故障；
6、注意安全用電與文明操作。
三、實操設備的介紹

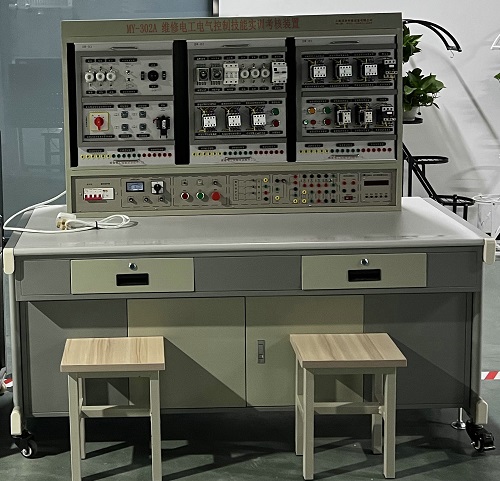

一）MY-302A 維修電工電氣控制技能實訓考核裝置特點：
1、電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性、科學性。
2、操作臺只需三相四線的交流電源，即可投入使用；
3、技能培訓用的控制線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動系統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；
4、繼電接觸控制線路實訓所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行
接線，有利于保護元器件；實訓時通過線槽走線，進行工藝布線訓練；
5、接觸器和熱繼電器等電氣元件均采用國內外知名品牌，保證設備的品質、性能；
6、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，當實訓時發生誤操作或因接線錯誤而造成短路時，裝置能自動保護，避免燒毀保險絲和損壞電器，保障實訓順利進行；
7、控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準；
8、實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷；
9、裝置上設有三相電源輸出短路軟截止保護功能，防止了學生實訓時由于接線錯誤或誤操作而發生短路損壞元器件，同時能保障實訓順利進行并節約了實訓的成本。
二）技術性能：
1、輸入電壓：三相五線制380V±10% 50Hz
2、工作環境：環境溫度范圍-10～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：1300×700×1600mm
三）基本配備：
（一）MY02電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
主控功能板配備資源：
1、三相四線電源輸入，經漏電保護器，總開關后,通過起、停按鈕控制接觸器通斷，并設有急�？刂瓢粹o；
2、控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三個電網電壓；
3、定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數, 為學生實訓技能的考核提供一個統一的標準；
4、智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。
5、交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源；
6、4只5408二極管，用于能耗制動的整流電路；
7、三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
（二）實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可用于放置掛件和實訓物品。
四）實訓項目：

1.單相啟動停止控制電路
2.異步電動機點動控制電路
3.異步電動機兩地控制電路
4.異步電動機聯鎖正反轉控制電路
5.雙重聯鎖控制電路
6.自動順序控制電路
7.手動順序啟動
8.異步電動機星、三角控制電路
9.異步電動機能耗制動控制電路
10.按鈕聯鎖的三相異步電動機正反轉控制線路
11.接觸器聯鎖的三相異步電動機正反轉控制線路
12.雙重聯鎖的三相異步電動機正反轉控制線路
13.單向減壓啟動及反接制動控制線路
14.異步電動機反接制動控制電路
15.自動往返控制線路

16.正反轉點動、啟動控制電路
17.帶有點動的自動往返控制電路
18.異步電動機自鎖控制電路
19.異步電動機單相點動、啟動控制電路
20.三相異步電動機定子串電阻減壓啟動手動控制線路
21.三相異步電動機定子串電阻減壓啟動自動控制線路
22.接觸器控制雙速電動機的控制線路
23.時間繼電器控制雙速電機的控制線路
24.C620-1型車床控制電路
25.電動葫蘆控制電路
26.Y3150型滾齒機控制電路
27.電動葫蘆電路
28.Z3040搖臂鉆床電路
29.CA6140車床電路

掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。
1．MY-01維修電工實訓組件（一）
掛板上裝有熱繼電器、交流接觸器（380V）、按鈕指示燈（6.3V），接線端子等。
2．MY-02維修電工實訓組件（二）
掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。
3．MY-03維修電工實訓組件（三）
掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。
4.三相鼠籠式電動機380V/Y
5.三相鼠籠式電動機380V/Y（帶速度繼電器）
6.雙速異步電動機380V/YY/△
7.三相鼠籠式電動機380V/△
四、總結：
電氣控制技術實習是在學習常用低壓電氣設備、電氣控制線路的基本控制環節，典型機床電氣控制線路等章節的基礎上進行的實踐性教學環節、其目的是培養我們掌握本專業所學必須的基本技能和專業知識。
通過學習使學我們熟悉并掌握各種常用的低壓電器設備的構造、工作原理及使用方法，初步掌握電氣控制基本控制的原理、連接規則、故障排除方法，學習常用機床的電氣控制的線路結構、工作原理、故障分析和排除方法。
