序號 | 教學單元 | 課程內容與教學要求 | 活動設計建議 | 參考課時 |
單 元 一 |
機電設備安裝工程概述 |
1.機電設備安裝的任務和準備工作 (1)明確機電設備安裝的任務 (2)掌握機電設備安裝的一般過程和安裝的準備工作 2.機電設備安裝工程測量、測試基礎 (1)明確常用測量工具:鋼直尺、塞尺、90o角尺、游標卡尺、外徑千分尺、百分表、量塊、正弦規、水平儀、讀數顯微鏡、水準儀、經緯儀的用途及測量方法 (2)了解測量誤差的定義、產生的原因及分類 3.機電設備在安裝位置的測試 (1)掌握機電設備在安裝位置的常用兩種測量方法:設備平面位置測量方法、設備標高測量方法 (2)明確研究機構平衡的目的和分類;了解回轉件平衡試驗的實現 (3)了解旋轉機械振動及其種類;簡諧振動的運動規律及其性質;周期振動的定義及性質;了解時域-頻域分析的定義;了解轉子的臨界轉速 4.機電設備安裝工程中的起重搬運 (1)掌握機電設備常用的起重方法和運輸方法 (2)掌握千斤頂?shù)挠猛竞统S玫娜N類型、手搖絞車的構造及工作原理、自行式起重機的定義、分類及應用場合。 |

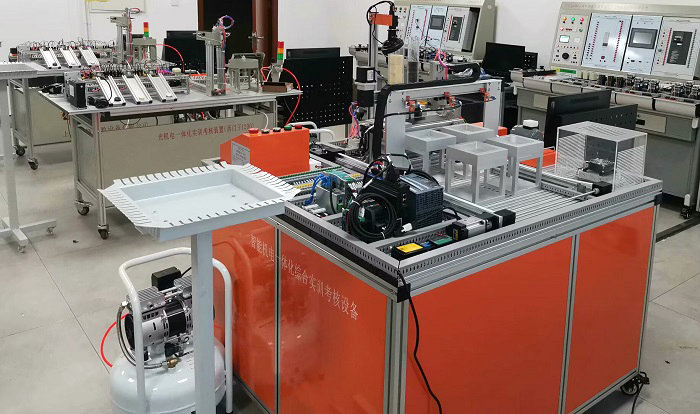

1.現場觀察認識實訓室 2.通過模擬演示、教學視頻和多媒體課件等進行安全教育 3.教師現場示范常用測量工具的使用方法,學生操作,老師巡視,糾正錯誤操作 4.通過多媒體課件和視頻學習相關知識 |
6 |
單 元 二 |
機電設備安裝基本工藝過程 |
1.機電設備安裝前的準備工作 (1)明確設備安裝前的主要工作 (2)掌握設備開箱時的注意事項 (3)掌握設備清點的主要工作 (4)掌握設備保管的注意事項 2.基礎放線與機電設備的就位 (1)明確設備工藝布局的定義、明確工藝布置圖的繪制方法、工藝布置圖上應標出的內容;掌握考慮工藝的布置原則;了解機械加工車間內機床的布置方法 (2)明確影響機電設備安裝質量的因素;設備基礎的設計依據;掌握設備基礎的類型、設備基礎的一般要求;了解地腳螺栓的確定 (3)掌握基礎放線的方法、明確放線時的注意問題 (4)掌握設備就位的定義及常用的就位方法 3.機電設備的拆卸 (1)明確拆卸前的準備工作和拆卸注意事項 (2)掌握擊卸、壓卸和拉卸、加熱拆卸三種拆卸方法的應用場合 (3)了解銷連接、鍵連接、螺紋連接的拆卸方法 4.機電設備的清洗 (1)明確清洗的定義、必要性、清洗前的準備工作、清洗時常用的材料和用具 (2)掌握清洗的方法、步驟及安裝設備前清洗的注意事項 (3)掌握三種零部件:油孔、滾動軸承、齒輪箱的清洗方法 5.機電設備的潤滑 (1)了解潤滑的必要性 (2)了解對潤滑油、潤滑脂的要求 6.機電設備的裝配 (1)明確裝配的定義及重要性 (2)了解裝配時連接的種類 (3)明確裝配前的準備工作 (4)了解常用裝配方法及其適用范圍 (5)了解過盈連接的裝配方法壓裝法、熱裝法、冷裝法;能根據需要選擇過盈連接裝配方法 7.機電設備的找正 (1)掌握機電設備找正的定義 (2)掌握找正設備中心的步驟、找正設備標高的方法、找正設備水平度的方法 (3)掌握調整設備標高和水平度的方法 8.機電設備的初平和精平 (1)掌握初平的定義、目的、測量工具及注意事項 (2)明確精平的原因及作用 (3)了解臥式車床和鏜床、立式車床、龍門刨床和銑床、導軌磨床的精平方法 9.二次灌漿 (1)掌握二次灌漿的定義、作用、灌漿操作要點及注意事項 (2)掌握壓漿法工藝過程 10.機電設備的四種安裝方法 (1)掌握整體安裝法的優點及適用范圍 (2)掌握座漿安裝法的操作步驟 (3)掌握無墊鐵安裝法的種類、安裝過程擴注意事項 (4)掌握三點安裝法的操作步驟 11.機電設備的工程驗收 (1)了解檢驗和調整的目的 (2)掌握滾動軸承游隙、滑動軸承的檢驗和調整;掌握齒輪傳動、聯軸器傳動機構的檢驗和調整;掌握螺旋機構、液壓傳動系統的檢查和調整;掌握密封性能的試驗方法及步驟 (3)明確試運轉的準備工作、試運轉的步驟、試車完畢應做的工作,能排除常見故障 |
通過多媒體、視頻演示等,學習機電設備安裝的工藝過程 |
34 |
單 元 三 |
典型機器零部件的安裝 |
1.機械裝配基礎知識 (1)了解機械裝配的概念 (2)了解機械裝配中的共性問題 2.螺紋連接、鍵連接、銷連接的安裝工藝 (1)掌握螺紋連接的種類、預緊、防松裝置及螺紋連接的裝配工藝要點 (2)掌握鍵連接的作用、裝配工藝要點 (3)掌握銷連接裝配的作用;了解銷的種類;掌握銷連接的裝配工藝要點 3.軸承的裝配 (1)掌握剖分式滑動軸承、軸套式滑動軸承、動壓油膜軸承的裝配 (2)了解典型滾動軸承的裝配要點;滾動軸承間隙的種類及調整方法 4.傳動機構的裝配 (1)了解皮帶傳動機構裝配的主要技術要求、帶輪安裝在軸上采用的配合方式及傳動帶張緊力的調整 (2)了解鏈傳動機構的裝配方法 (3)掌握齒輪傳動機構裝配技術質量要求、圓柱和圓錐齒輪傳動機構裝配工藝;了解蝸輪蝸桿傳動機構的裝配工藝 5.聯軸器的安裝 (1)了解聯軸器的作用及聯軸器裝配包括的內容 (2)了解聯軸器找正時可能出現的四種情況;掌握聯軸器找正的常用五種方法及適用場合 6.過盈配合件的安裝 (1)了解過盈配合的裝配方法 (2)了解驗收裝配的機件和測量實際過盈 (3)了解驗收裝配的機件和測量實際過盈、壓力的計算、裝入方法 (4)了解熱裝的基本原理、加熱溫度的確定、加熱方法、加熱溫度的測定、裝入方法 (5)了解冷裝配合的定義、冷卻溫度計算及常用冷卻劑的冷卻溫度及冷裝 配合注意事項 (6)了解液壓無鍵連接的原理和基本結構、裝配與拆卸工藝過程 |
通過多媒體、視頻演示等,學習典型機器零部件的安裝工藝 |
34 |
單 元 四 |
典型機電設備安裝 |
1.金屬切削機床的安裝工藝 (1)了解金屬切削機床的分類、型號的編制方法、表面成形運動及輔助運動 (2)掌握常用機床的一般規定、金屬切削機床安裝的基本方法 (3)掌握機床精度的檢驗方法 (4)了解機床安裝驗收和檢驗標準 2.活塞式壓縮機的安裝工藝 (1)了解活塞式壓縮機的工作原理、分類及結構 (2)了解無油潤滑空氣壓縮機的技術性能參數、主要部件、裝配順序及注意事項 (3)了解設備調整試運行的有關事項:壓縮機的冷卻、壓縮機的壓強、壓縮機的主要檢測溫度、試運行時停車情況、壓縮機的故障及其排除方法 3.鍋爐的安裝工藝 (1)了解鍋爐的作用、分類、主要組件及其作用;掌握鍋爐鋼架、汽包及受熱面的安裝及檢測 (2))了解鍋爐水壓試驗?zāi)康、試驗壓力、試驗前的準備工作、試驗的程序、試驗時的注意事項及水壓試驗的合格標準 (3)了解煮爐的目的、方法及注意事項;了解烘爐的目的、時間及合格標準;明確鍋爐試運行的目的、條件及其要求 4.橋式起重機的安裝工藝 (1)了解橋式起重機的分類、構造及安裝程序 (2)掌握橋式起重機軌道的安裝及安裝質量技術要求 (3)了解橋式起重機的解體搬運、試車檢查項目、試車程序、試車前主要檢查檢查項目及技術質量要求 5.垂降式電梯安裝工藝 (1)了解電梯的結構和工作原理;明確電梯安裝前需做的準備工作 (2)掌握導軌架和導軌的安裝、轎廂的組裝、緩沖器和對重裝置的安裝方法 (3)了解安裝后試運行前的準備工作; 明確試運行和調整項目、試運行和調整后的試驗與測試 (4)掌握電梯安裝和調試中的安全注意事項 *6.鋼結構安裝工藝 (1)了解拼裝要點、角鋼框及屋架的拼裝方法 (2)了解鋼結構安裝前的檢查、鋼柱的安裝、鋼屋架的安裝方法 (3)了解鋼結構的運輸途徑和堆放注意事項 7.金屬儲油罐的安裝工藝 (1)了解金屬儲油罐的種類和特點 (2)了解固定頂儲油罐、浮頂儲油罐、懸鏈式無力矩儲油罐、套頂儲油罐的作用及特點 (3)掌握金屬儲油罐的安裝施工方法:正裝法、倒裝法、卷裝法及優缺點比較 |
1.通過多媒體、視頻演示等,掌握典型機電設備的安裝工藝。 2.以雙柱立式車床為例,通過實物、多媒體或視頻多種方式結合演示機床安裝的基本方法。 3.以車床為例,通過現場實物、多媒體或視頻演示等,說明機床精度的檢驗方法。 4.以LW-20/7-X型無油潤滑空氣壓縮機為例,通過實物、多媒體或視頻多種方式結合演示,說明其性能參數、結構和安裝。 |
34 |
合計 | 108 |
