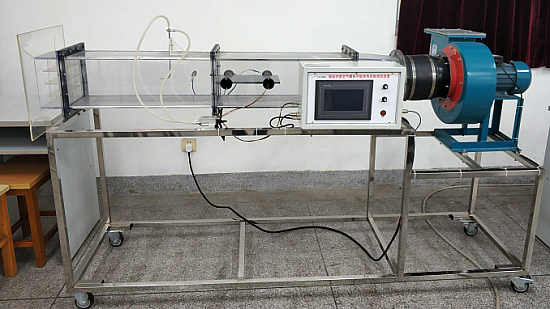

空氣縱掠平板放熱系數測試平臺

一、MYLT-46A空氣縱掠平板放熱系數測試平臺-實驗?zāi)康模?/strong>
1、了解對流換熱的實驗研究方法。
2、了解空氣流速及平板壁面溫度的測量的方法，測定空氣橫掠平板平均表面?zhèn)鳠嵯禂?shù)，根據對受強迫運動放熱過程的相似分析，并將結果整理成準則關系式。
3、學習測量風速、溫度、熱量的基本技能。

二、技術參數：
1、工作環境：常溫、常壓下運行,
2、工作電源：三相五線380V±10%，50Hz，功率1500W。
3、安全保護：具有接地保護，漏電保護，過流保護。
4、外型尺寸：2100×500×1500mm。
三、主要配置及參數：
1、風道：采用矩形風道，有機玻璃材質，包括風道進口集流段、整流格柵段、風道壓力和空氣溫度測量段、試件段、變徑段（測腔體溫度），測速段和風機段，風道內截面尺寸100×200mm。
2、離心風機1臺：150FLJ6-2N，中壓AC220V，50HZ，330W，2600r/min。
3、變頻器1臺：AC220V，0～50HZ變頻調節風量。
4、平板試件：采用紫銅板，試件尺寸300mm*200mm*8.4mm，表面黑度ε=0.2，導熱系數λ=15(W/m℃)。
5、平板加熱器：云母片纏繞加熱絲，上下面覆蓋云母片，兩塊銅板將平板加熱器壓在中間，構成平板試件，并使用導熱硅膠密封，平板試件加熱功率500W。
6、PT100溫度熱電阻8個：顯示精度0.1℃，套管8個。
7、硅膠軟管測壓環2個、差壓傳感器、畢托管1個：流量系數0.996。
8、電加熱器配備電子集成固體調壓模塊無機調節。
9、7英寸彩色觸摸式液晶顯示屏，PLC：數據采集采用模擬量輸入/輸出模塊、配備RS485連接口。實驗數據處理軟件：通過圖形元件結合變量來采集實驗數據，通過歷史數據表格來記錄歷史數據，利用XY曲線來觀察數據變化趨勢。
10、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器1個、變頻器控制面板1個、線槽等組成，控制箱面板采用鋁質凹字技術制作。
11、不銹鋼框架實驗臺（38*38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
