恒溫恒濕機組系統模擬實訓裝置

一、MYKT-25 恒溫恒濕機組系統模擬實訓裝置-概述
本裝置是采用直流式空氣處理系統，并配置壓縮機、風冷冷凝器、蒸發器、加濕器、電加熱器和風管等真實部件，可測量壓力、溫度、濕度等過程參數。通過對本裝置的實驗，能使學生熟悉直流式系統的空氣處理過程，并得到熱工測量和計算的基本訓練。本裝置適用于“制冷空調原理及應用、制冷空調技術、建筑電氣控制技術等課程的實驗教學。

二、裝置特點
1、安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
2、直觀性好：裝置直觀展示了恒溫恒濕機組空氣調節系統的結構，風道采用有機玻璃面板，可清楚地看到空氣循環系統的組成部件
3、恒溫恒濕空調采用大風量，低焓差的送風方式，以保持較小的溫、濕度均恒性。而普通家用空調送風方面力求舒適。一般恒溫恒濕空調送風量為普通家用空調送風量的2~3倍。
4、因濕度快速變化，機組需要頻繁除濕，而恒溫恒濕空調采用制冷除濕方式，所以要求空調制冷系統能頻繁啟動，對制冷系統要求非常高；而家用空調壓縮機不能頻繁啟動，設置有壓縮機三分鐘停機保護。
5、實驗臺面板上噴繪有恒溫室恒濕機組制冷流程圖，
6、采用了二用節流方式：1.手動節流，2.毛細管節流
7、可選擇電子膨脹閥節流方式
8、提供軟件可監控電壓，電流，頻率，功率，功率因數，壓力，流量等的，可實時顯示在PC上，并可打印。
9、空調的主要電氣可手動連接，具有很好的動手性,連接線采用專用的D4連接線。
三、技術性能
1、輸入電源：?jiǎn)蜗嗳€ AC220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、制冷劑：R22
4、裝置容量：＜1.5kVA
5、重量：100kg
6、外形尺寸：150×60×130cm
四、基本配置及功能
1、控制臺

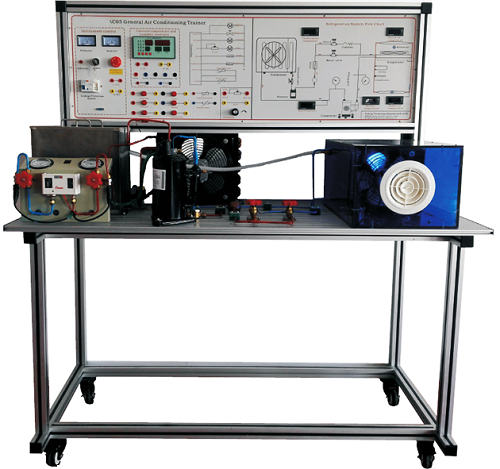

采用工業鋁型材結構和亞光彩色噴繪結構，造型新穎。最上層布置空氣循環系統，可直觀展示空氣處理機組結構；正面設有電源控制及測量?jī)x表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
2、交流電源
單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控制總電源
3、測量?jī)x表
(1) 4-20MA溫濕度傳感器2只，為了能夠直觀地讀數，將各組溫濕度信號取出溫度測量范圍為：-40℃～+120℃
濕度測量范圍為：0%～100%
(2) 真空壓力表2只（精度2.5級）
量程分別為-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力
4、控制儀表
(1) 壓力控制器1只
實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
5、空氣處理機組
空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器和風機.
6、風冷制冷機組：由2匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成
7、加濕系統：由蒸汽系統由蒸汽發生器和蒸汽噴管組成
8、控制系統，由智能恒溫恒濕控制系統自動控制
9、加熱系統：由PPT組成
五、配置表

1	壓縮機1P		1套
2	液視鏡		1套
3	冷凝器		1套
4	蒸發器		1套
5	風機		1套
6	高壓表	面板	1套
7	低壓表	面板	1套
8	風機		1套
9	手動膨脹閥		1套
10	過濾器	3/8	1套
11	毛細管		1套
12	溫度表	I900	1套
13	多功能軟件		1套
14	壓力傳感器	3PM-4-20MA	2套
15	高低壓控制器		1套

六、實驗項目
1、恒溫恒濕機組實訓系統工作原理
2、恒溫恒濕機組空氣調節運行工況實驗
3、電氣的自控制
4、制冷系統工作原理
5、除濕系統工作原理
6、加熱系統工作原理
7、制冷，加熱，除濕應用關系
8、溫度，濕度傳感器的應用
9、恒溫恒濕機組故障實訓
