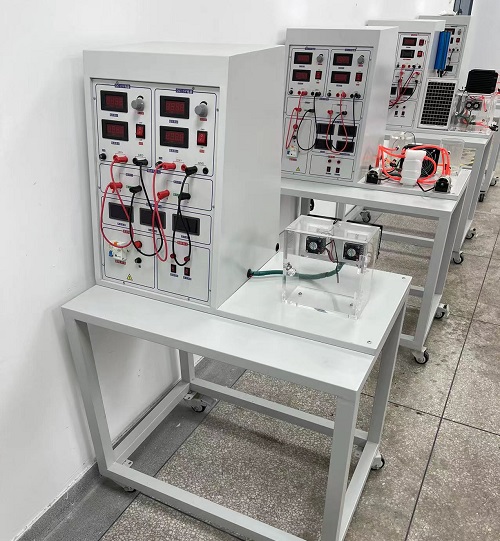

熱電/熱泵制冷技術實驗裝置

一、MYCN-22D 熱電/熱泵制冷技術實驗裝置-概述
熱電/熱泵制冷技術實訓裝置采用大功率半導體制冷片，可演示半導體制冷片不同的狀態，分別來演示并驗證：帕爾帖效應、塞貝克效應。

二、裝置特點
1、采用大功率半導體制冷組片，作為主要實訓主體
2、可以直觀的觀察制冷片冷端結冰的全過程，深入掌握半導體制冷片。
3、面板上提供的實驗連接端子，可連接帕爾帖效應、塞貝克效應實驗，既能定性觀察實訓現象、參數，又能通過測量?jī)x表定量測量。
4、平臺：采用一體化設計，不用再配置實驗桌子
三、技術性能
輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：＜0.8kVA
外形尺寸：1200mm×730mm×1400mm
安全保護：具有漏電保護裝置，安全符合國家標準
四、實訓裝置的基本配置及功能
1、直流數字電壓表2個：
測量范圍0～20V，A的輸入電壓、半導體制冷片B的輸入電壓。
2、直流數字電流表2個：
A的輸入電流、半導體制冷片B的輸入電流。
3、直流穩壓電2個
提供0～15V連續可調的直流電源.10A
4、溫度控制器2個
PID智能溫度調節器，具有 PID智能溫度控制加AI人工智能調節功能，分別可以監測半導體制冷片A、B的冷熱端溫度、
5、加熱器2個：
功率為180W，當制冷片工作在熱機時，加熱器對其表面進行加熱。
6、微型水泵（1個）：
使水冷液循環對半導體制冷片的熱端進行散熱。
7、led指示燈和直流電機：
Led模塊指示燈和直流電機作為負載：當工作在熱電效應時時，其輸出的電壓可以驅led指示燈和直流電機。
8、半導體制冷機組
由兩片制冷器、水排、散熱器、水泵、玻璃水箱、傳熱鋁板等組成的水冷式半導體制冷機器，可直觀觀察水冷散熱系統的工作原理及現象。
五、實訓項目
1、演示并驗證帕爾帖效應
2、演示并驗證塞貝克效應
3、半導體制冷片熱泵效應
4、半導體制冷片熱泵時的參數測試
5、半導體制冷片制冷效應
6、半導體制冷片制冷時的參數測試
7、半導體制冷片熱電效應
8、半導體制冷片熱電效應參數測試
