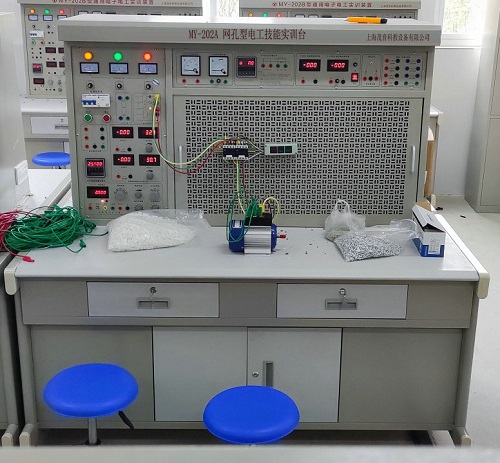

一、MY-202A 網孔型電工技能實訓裝置-為配合職業教育和就業人員實際操作、培訓、鑒定的需求,設備綜合了大中專院校、職業院校、技工學校的《電工技能訓練》《電工實訓》《電氣控制技術》《電力拖動控制線路與技能訓練》等相關科目的實驗及實訓教學內容。
實訓臺采用網孔板結構,訓練與鑒定接近工業現場,外形美觀,結構合理,牢固、耐用,實訓方式靈活,增加元器件即可增加實訓項目,適合各大中專、職業學院、技工學校和各類培訓機構訓練學生電工基本技能、專業技能和綜合技能,也可進行電工等級考核和技能鑒定。
二、技術性能:
1、工作電源:三相四線(或三相五線)~380V±5% 50Hz
2、溫度:-10℃~40℃,相對濕度<85%(25℃)
3、裝置容量:<1.0KVA
4、重量:200Kg
三、實訓屏構成與性能:
1、實訓屏外殼:鐵質雙層亞光密紋噴塑結構,鋁質面板。
2、電源及參數:
2.1、輸入電源:三相四線電源,輸入時紅、黃、綠三只指示燈亮。
2.2、電源輸出:總電源開關開啟后,打開電源開關鎖,按下啟動按鈕,三相四線電源輸出,三只450V電壓表指示工作線電壓。
2.3、恒流穩壓雙用電源:兩路獨立。每路輸出電壓0-30V,輸出電流4mA-1500mA,內置式繼電器自動換檔,多圈電位器連續調節,使用方便,電流電壓輸出有0.5級數字表指示。電壓穩定度<10-2,負載穩定度<10-2,紋波電壓<5mV。
3、安全保護:設有電壓型漏電保護器和電流型漏電保護器,并有單片機自動全程監控裝置過載或短路,自動切斷總電源,故障排除按下復位按鈕方可再次啟動電源,確保設備和操作者安全。
4、實驗管理器:平時作為時鐘使用,具有設定密碼,實訓考核時間、定時報警、切斷電源等功能;此外,還能自動記錄由于接線或操作錯誤所造成的告警次數,為操作者實訓、考核提供一個統一的標準。
5、智能功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路,同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級,功率因數測量范圍0.3-1.0,電壓電流量程為450V和5A,能自動判別負載性質(感性顯示“L”,容性顯示“C”,純電阻不顯示),并可存儲15組測量數據,供隨時查閱。
6、指針式測量電表:交流450V 1只,交流5A 3只,精度1.0級。
7、整流二極管:提供四只IN5408二極管,用于整流或能耗制動。
8、大功率電阻:三只75Ω/75W電阻用于電動機降壓啟動,一只10Ω/25W電阻用于異步電動機的能耗制動。
9、單、三相插座:為外部儀器提供工作電源。
四、實訓操作桌:鐵質雙層亞光密紋噴塑,桌面為防火、防水、耐磨高密度板,設有抽屜和元件儲存柜,結構堅固、造型美觀大方
五、參考實訓考核項目:
1.低壓驗電筆的使用 |
24.常用開關繼電器拆裝、 |
