制冷熱泵循環教學實驗臺
2024-07-02

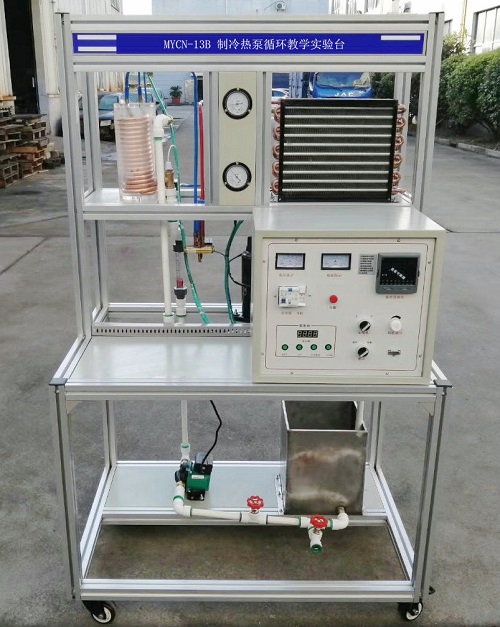

制冷熱泵循環教學實驗臺
MYCN-13B
制冷熱泵循環教學實驗臺
-
概述:
1、適用于制冷、空氣調節、食品冷凍、家電等專業的教學。系統由壓縮機、蒸發器、冷凝器組成,蒸發器采用透明耐壓玻璃作殼體,可直接觀察到制冷劑的蒸發和冷凝現象,并通過進出水溫的變化可觀測制冷效果。
2、系統由一套風冷機組、一套冷水系統組成,通過實驗,可撐握風冷冷水系統的工作方式、組成特性和系統工況。
二、主要配置:
實驗裝置由制冷系統、溫度測試、流量測量以及控制系統等組成。
1、溫度檢測:8路彩色液晶顯示,吸氣溫度、排氣溫度、冷凝溫度、節流入口溫度、蒸發器進溫度、進水溫度、出水溫度、室內環境溫度
2、可以測定吸氣壓力、排氣壓力
3、控制屏 采用不銹鋼結構底架,面板為雙層彩色噴塑結構,造型新穎,可 直觀展示制冷系統結構;正面設有電源控制及測量儀表功能板;底部裝有四個帶剎車的萬向輪, 便于移動和固定。
三、技術參數:
1、交流控制單元 單相三線220V交流電源供電,經漏電流保護器控制總電源,動作電流30mA
2、制冷系統 125W壓縮機、風冷凝器、視液鏡、干燥過濾器、動節流閥、儲液器和石英玻璃冷水蒸發器;制冷劑:600A,循環水量:流量1噸,揚程9米,流量計:4-90L/h;
3、水箱:49×35×30cm;
4、外形尺寸:1000×700×1500mm 工作電壓:220V 功率:500W
5、冷凝器、系統為風冷式冷凝器,與工業制冷冷凝器一致,
6、水冷蒸發器、可觀察制冷工質在玻璃蒸發器中的蒸發過程,及壓縮機的工作現象。
7、★在蒸發器不同壓力下,實現壓縮機在不同制冷量的測試,具有壓縮機過冷/過熱自動調節
8、★改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法,操作調節方式,技術參數調整.
9、制冷量調節控制系統:
1)、通過自動調節提高冷媒流量
,可以有效降低壓縮機的排氣溫度,擴大壓縮機高效做功區。采用雙向電子控制系統,可實現雙向熱泵功能、冷庫控制,空用制冷機組,變頻機組、中央空調機組的的節能控制和流量自動調整。
2)、軟件控制,
能在線控制系統的溫度,讀取機組在最佳溫度系統制冷冷媒的流量開度數,調整制冷機組的過熱度,過冷度。該文本顯示界面的左側,以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分,是對通訊信息的顯示,包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分“數據信息”中,顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能:
3)、系統特點/調試控制軟件:
A)、4路實時溫度顯示:控制器同時檢測系統的制冷多點溫度,來控制機組過冷/過熱度。
B)、閥的開度實時顯示:控制對象為最大500P開度設定。可自行制冷系統制冷劑流量設定最小開度。
C)、24路參數控制參數設置:控制器內所有與控制相關的溫度參數、時間參數、控制參數、等24個參數都可以調整,以適應制冷/熱泵/冷庫/水機等設備。
D)、自動調節:設備運行時有斷電記憶功能,保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的閥門開度。
E)、6路用戶模擬環境數據入設定如下圖:在調試中通過軟件模擬設定,可模擬制冷主機組在各個溫度條件下,閥的開度狀態來積累大量數據,從而根據每一個制冷機組的特點來設定閥的標準開度值。具體參照24路參數設定
F)、多達8路設備運行監控:在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
G)、過冷/熱度控制范圍:2-15攝氏度。可自行設定制冷主機的過/冷、過熱度為設計提供數據。
H)、制冷劑:適應R134AR22R410A等其它冷媒。
4)脫機手動設定
A)溫度和開度可顯示查詢/設置:控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
B)調節功能:在機組開發和調試階段,可以通過控制器手動調節功能,取得有效的試驗數據。
C)數碼管顯示器在線顯示開度和溫度以及故障代碼。
D)數碼管顯示器在線顯示開度和溫度以及故障代碼
四、實訓功能:
1、進行制冷循環過程演示,可觀察制冷工質的蒸發、
2、可演示制冷系統的常見故障
3、可演示水系統的循環原理
4、手動膨脹閥的使用
5、演示風機冷機組的工作工況
6、節流自動控制/手動控制
