二氧化碳P-V-T關系儀 實驗說明書


一、二氧化碳P-V-T關系儀實驗目的
1、了解CO2臨界狀態的觀測方法,增加對臨界狀態概念的認識;
2、增加對課堂所講的工質熱力狀態、凝結、汽化、飽和狀態等基本概念的理解;
3、掌握CO2的p-v-t關系的測定方法,學會用實驗測定實際
氣體狀態變化規律的方法和技巧;
4、學會活塞式壓力計、恒溫器等熱工儀器的正確使用方法。
二、實驗設備

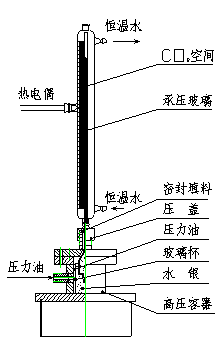

整個實驗裝置由壓力臺、恒溫器和實驗臺本體及其防護罩等三大部分組成

實驗臺本體
三、
二氧化碳P-V-T關系儀實驗原理
實驗工質二氧化碳的壓力值,由裝在壓力臺上的壓力表讀出。溫度由實驗臺上的溫度顯示表讀出。比容首先由承壓玻璃管內二氧化碳柱的高度來測量,而后再根據承壓玻璃管內徑截面不變等條件來?yè)Q算得出。
a)已知CO2液體在20℃,9.8MPa時的比容(20℃,9.8Mpa)=0.00117m3·㎏
b)實際測定實驗臺在20℃,9.8Mpa時的CO2液柱高度Δh0(m)
c)∵(20℃,9.8Mpa)=
       ∴
式中:K——即為玻璃管內CO2的質面比常數
所以,任意溫度、壓力下CO2的比容為:  (m3/kg)
    式中:Δh=h-h0
          h ——任意溫度、壓力下水銀柱高度
          h0——承壓玻璃管內徑頂端刻度
四、實驗步驟:
1、關壓力表及其進入本體油路的兩個閥門,開啟壓力臺油杯上的進油閥,搖退壓力臺上的活塞螺桿,直至螺桿全部退出。這時,壓力臺油缸中抽滿了油,先關閉油杯閥門,然后開啟壓力表和進入本體油路的兩個閥門。搖進活塞螺桿,使本體充油。如此交復,直至壓力表上有壓力讀數為止。
2、把水注入恒溫器內,至離蓋30~50mm。檢查并接通電路,啟動水泵,調節溫度旋扭設置所要調定的溫度。
3、測定低于臨界溫度t=20℃時的等溫線。
(1)將恒溫器調定在t=20℃,并保持恒溫;
(2)壓力從4.41Mpa開始,當玻璃管內水銀柱升起來后,應足夠緩慢地?fù)u進活塞螺桿,以保證等溫條件。否則,將來不及平衡,使讀數不準;
(3)按照適當?shù)膲毫﹂g隔取h值,直至壓力p=9.8MPa;
(4)注意加壓后CO2的變化,特別是注意飽和壓力和飽和溫度之間的對應關系以及液化、汽化等現象。將測得的實驗數據及觀察到的現象填入表1。
4、測定臨界參數,并觀察臨界現象。
(1)按上述方法和步驟測出臨界等溫線,并在該曲線的拐點處找出臨界壓力pc和臨界比容c,并將數據填入表1;
(2)、觀察臨界現象
a)整體相變現象:由于在臨界點時,汽化潛熱等于零,飽和汽線和飽和液線合于一點,所以這時汽液的相互轉變不是象臨界溫度以下時那樣逐漸積累,需要一定的時間,表現為漸變過程,而這時當壓力稍有變化時,汽、液是以突變的形式相互轉化。
b)汽、液兩相模糊不清的現象:處于臨界點的CO2具有共同參數(p,v,t),因而不能區別此時CO2是氣態還是液態。如果說它是氣體,那么,這個氣體是接近液態的氣體;如果說它是液體,那么,這個液體又是接近氣態的液體。下面就來用實驗證明這個結論。因?yàn)檫@時處于臨界溫度,如果按等溫線過程進行,使CO2壓縮或膨脹,那么,管內是什么也看不到的,F(xiàn)在,我們按絕熱過程來進行,首先在壓力等于7.64Mpa附近,突然降壓,CO2狀態點由等溫線沿絕熱線降到液區,管內CO2出現明顯的液面。這就是說,如果這時管內的CO2是氣體的話,那么,這種氣體離液區很接近,可以說是接近液態的氣體;當我們?cè)谂蛎浿,突然壓縮CO2時,這個液面又立即消失了。這就告訴我們,這時CO2液體離氣區也是非常接近的,可以說是接近氣態的液體。既然,此時的CO2既接近氣態,又接近液態,所以能處于臨界點附近?梢赃@樣說:臨界狀態究竟如何,就是飽和汽、液分不清。這就是臨界點附近,飽和汽、液模糊不清的現象。
5、測定高于臨界溫度t=50℃時的等溫線。將數據填入原始記錄表1。
五、實驗結果處理和分析
表1

t=20℃ t=31.1℃(臨界) t=50℃
p
(Mpa)
Δh v=
Δh/K
現象 p
(Mpa)
Δh v=Δh/K 現象 p
(Mpa)
Δh v=
Δh/K
現象




進行等溫線實驗所需時間
                分鐘 分鐘 分鐘




圖三   標準曲線

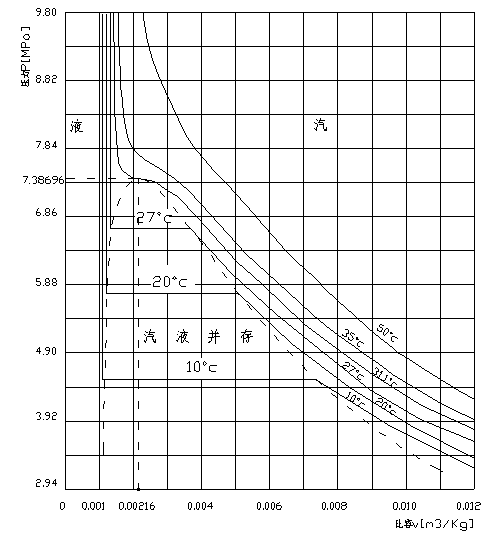

1、按表1的數據,如圖三在p-v坐標系中畫出三條等溫線。
2、將實驗測得的等溫線與圖三所示的標準等溫線比較,并分析它們之間的差異及原因。

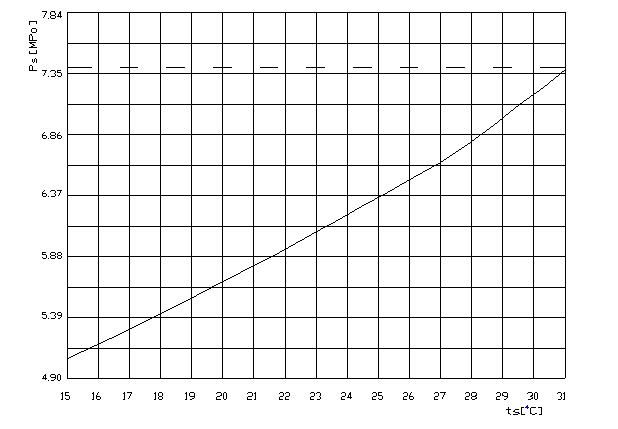

3、將實驗測得的飽和溫度和飽和壓力的對應值與書中的曲線相比較。
4、將實驗測定的臨界比容c與理論計算值一并填入表2,并分析它們之間的差異及其原因。
臨界比容Vc[m3/Kg]                    表2

標準值 實驗 Vc=RTc/Pc Vc=3/8 RT/Pc
0.00216



說明:電加熱水,水再通過夾套加熱玻璃管中的二氧化碳用儀表控制溫度!
