普通型氣—氣熱管換熱器實驗臺
2024-07-01
普通型氣—氣熱管換熱器實驗臺
MYR-6A
普通型氣—氣熱管換熱器實驗臺
-
概況:
熱管由管殼、外部擴展受熱面(散熱器)、端蓋組成。它的下部是由一根高效換熱管組成的換熱系統,上部則是內部真空的散熱器殼體組成的重力熱管系統。其工作原理是:熱水流過換熱管時,把熱能交換到液體工質中,液體工質在極小的熱阻下迅速蒸發汽化擴散到散熱器上部,整個散熱器達到很高溫度并向外散熱。氣體工質在散熱的同時冷凝為液體工質,并依靠自身重力回流到殼體底部,繼續進行下一個相變傳熱循環。熱管的傳熱原理決定著熱管具有以下基本特性:較大的傳熱能力,熱管巧妙的組織了熱阻較小的沸騰和凝結兩種相變過程,使它的導熱系數高達紫銅導熱系數的數倍以至數千倍;優良的等溫性,熱管內腔的氣體是處于飽和狀態,飽和氣體由蒸發段流向冷凝段的壓力差很小,因而熱管具有優良的等溫性;不需要輸送泵及密封潤滑部件,結構簡單,無運動部件和噪音。
二、
實驗目的:
1、測量翅片管式熱管換熱器換熱量與分析熱端介質溫度關系。
2、可進行熱管傾斜角度對熱管工作性能影響的實驗。
三、
主要配置:

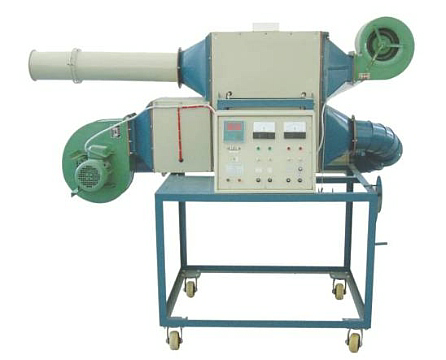

翅片管式熱管換熱器,加熱段循環加熱風道,被加熱段加熱風道,鼓風機,風機,笛形管流量計配差壓傳感器,加熱由固體調壓模塊無級調節,信號輸入巡檢儀顯示溫度、壓差,電流表,電壓表,不銹鋼臺架及控制屏等。
四、
技術參數:
1、低噪音離心風機 型號:CF-11 功率:1.1KW 轉速:2800
2、流量:1900-2500 全壓:959-1200
3、工作電壓:380V±10%3.5KW
4、外形尺寸:1500×500×1700mm
5、工作環境:溫度-10~+40℃
6、環境濕度:相對濕度<85%(25℃)
