太陽能發電教學實驗臺
2024-07-31
太陽能發電教學實驗臺
產品介紹:
MY-PV04

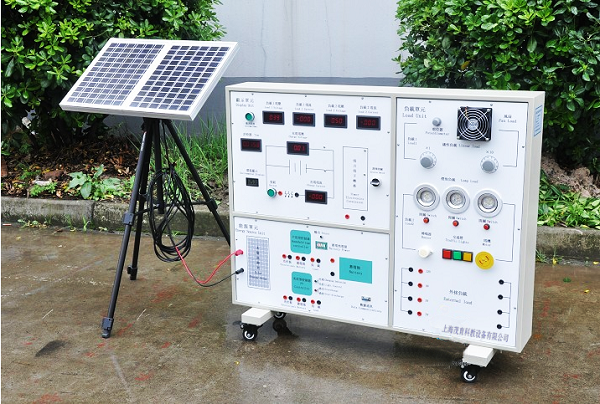

太陽能發電教學實驗臺
-
由太陽能電池組件模塊、蓄電池模塊、控制器模塊、負載調節控制模塊、監控儀表模塊、PC機監控模塊,等部分組成。
一、主要技術規格參數:
太陽光電實習教學模塊
1、系統規格
◆ 系統最大電壓:21.5V
◆ 系統最大電流:2A
◆ 系統最大功率:25W
2、太陽能電池規格:單晶硅太陽能電池
◆ 元件尺寸(L*W*H):621*281*28mm,
◆ 最佳功率:20W
◆ 最佳工作電壓:17.05±0.5V
◆ 最佳工作電流:1.20±0.10A,
◆ 短路電流:1.34±0.10A,
◆ 開路電壓:21.0±0.5V
3、太陽能控制器規格:
3.1、光電型控制器:
額定電壓:12V,額定電流為10A,配置鉛酸蓄電池,負載為100W以下的12V直流負載,控制單元一通道為光控輸出,另一通道為多類定時輸出。
3.2、戶用型控制器:
額定電壓:12V,最大光電電池功率:60W,最大負載電流:5A,過放電壓:11.0 ± 0.5, 蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關。
4、電表規格:
◆ 電流表:× 3個,2A, 顯示模式︰0.5”LCD液晶顯示
◆ 電壓表:× 3個,20V,顯示模式︰0.5”LCD液晶顯示
◆ 溫度表:× 1個,0~99.9℃
5、負載:
◆ 風扇:×1個,額定電壓:12V,工作電流:0.25A,功率:3W
◆ 交通燈:2組(R,G,B),額定電壓:12V,工作電流:0.25A,功率:3W
◆ LED燈:1組(7顆)
◆ 蜂鳴器:×1個
◆ 馬達:×1個,額定電壓:12V,工作電流:0.25A,功率:3W
◆ 開關:×1個
◆ 按鈕:×1個
6、電池:
閥控式密封鉛酸蓄電池,額定電壓:12V,額定容量(20hr) :3.3Ah,充電方法(恒壓),循環︰最大充電電流為825mA
7、電阻器:
◆ 可變電阻,電阻值調整范圍為0~1kΩ
◆ DC/DC:5個DC/DC電源模塊
◆ 提供DC轉AC模塊
◆ 支援外接PC計算機量測太陽能電池I-V特性曲線(VB軟件or LabView)
8、系統外形尺寸;
長1100×寬780×厚120(㎜)平腳40×40×500(㎜)附滾輪方便推動至戶外教學。
9、太陽能電池調節鋁合金支架(WF-6663A)
◆ 最高工作高度1695㎜,最低工作高度455㎜,承載8㎏,凈重1.8㎏,最大管徑26㎜,收縮高度620㎜
二、
太陽能發電教學實驗臺
實驗內容:
實驗一
太陽能電池發電原理實驗
實驗1-1
太陽能光電板能量轉換實驗
實驗1-2
環境對光電轉換影響實驗
實驗二
太陽能電池光電系統直接負載實驗
實驗三
光電控制型太陽能系統發電實驗
實驗3-1
光電型控制單元工作原理實驗
實驗3-2
光電型控制單元充放電保護實驗
實驗四
用戶型太陽能發電和利用實驗
實驗4-1
用戶型控制單元工作原理
實驗4-2
用戶型控制單元充放電保護實驗
實驗五
太陽能系統電器負載實驗
實驗六
綜合實驗
實驗七
太陽能電池基本特性測試實驗
實驗八
外部擴充DC轉AC外接電器實驗
實驗九
單晶太陽能電池I-V特性曲線實驗
