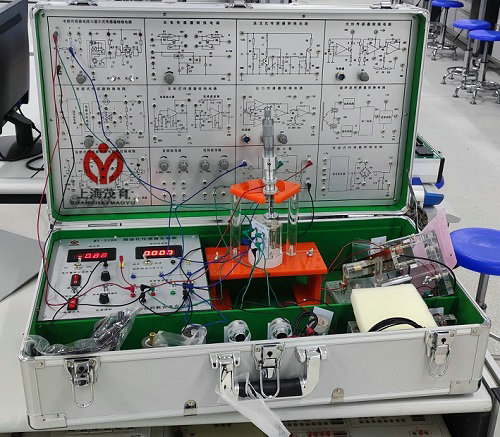

MY-318B 傳感器檢測技術實驗箱(12種傳感器)適應不同類別、不同層次的專業教學實驗設備?赏瓿蓚鞲衅髟砼c應用、自動檢測技術、工業自動化儀表與控制、非電量電測技術、傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室,迅速開設實驗課提供了理想的實驗室設備。
二、技術規范及要求:
1、輸入電源:AC220V±5% 50±1Hz
2、額定電流:≤5A
3、直流電源:±5V ±15V
4、穩壓系數:±1%
5、電壓紋波:≤10mV
6、非線性誤差:≤5%
7、測量精度:≤1%
8、功 耗:100VA
9、輸出電流:1A
10、相對溫度:-5℃~40℃
11、相對濕度:<85%(25℃)
12、實驗箱外形尺寸:660×400×230mm
三、實驗箱技術要求:
1、實驗箱提供四組直流穩壓電源:±5V、±15V,具有短路保護功能,一組加熱源。
2、低頻信號發生器:1Hz-30Hz輸出連續可調,Vp-p值10V,最大輸出電流0.5A。
3、音頻信號發生器:0.4KHz-10KHz輸出連續可調,輸出電壓范圍:0VP~10VP連續可
調,最大輸出電流:0.5A(有效值0.4KHz)。
4、差動放大器:通頻帶0-10KHz,可接成同相、反相、差動結構,增益為1-150倍的直
流放大器。
5、數字式電壓表:三位半顯示,量程±2V、±20V,輸入阻抗100KΩ,精度1%。
6、數字式頻率/轉速表:由四只數碼管,2只發光管組成,輸入阻抗100KΩ,精度1%。頻率測量范圍1-9999 Hz,轉速測量范圍1-9999r/min。
7、機械式壓力表:0-40Kpa,精度2%。
8、手動氣壓源:0-40Kpa。
四、振蕩器要求:
1、低頻振蕩器:1Hz-30Hz輸出連續可調,Vp-p值10V,最大輸出電流0.5A。
2、振動源:振動頻率1Hz-30Hz,共振頻率12Hz左右。
3、轉動源:0-12V直流電源驅動,轉速可調范圍0~2400轉/分。
五、數據采集卡及處理軟件:
數據采集工作12位AD轉換、分辨率由1/22048,采樣周期1m-100ms,采樣速度可選擇,即可單次采樣亦能連續采樣。標準RS-232接口,與計算機串行工作。提供的處理軟件有良好的計算機界面,可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
六、傳感器(12種)種類及技術指標:
序號 | 實 驗 模 塊 | 傳 感 器 名 稱 | 量 程 | 精 度 |
1 | 電阻與霍爾式傳感器模塊 | 電阻式傳感器 | ± 2mm | ± 1.5% |
2 | 霍爾式傳感器 | ≥ 2mm | 0.2% | |
3 | 電容式傳感器模塊 | 電容式傳感器 | ± 5mm | ± 3% |
4 | 電感式傳感器模塊 | 電感式傳感器 | ± 5mm | ± 2% |
5 | 光電式傳感器模塊 | 光電式傳感器 | 0-2400轉/分 | ≤ 1.5% |
6 | 渦流式傳感器模塊 | 渦流式傳感器 | ≥ 1mm | ± 3% |
7 | 集成溫度式傳感器模塊 | 溫度式傳感器 | 0-100℃ | ± 2% |
8 | 磁電式傳感器 | 0 .5V/m | ||
9 | 壓電式加速度傳感器模塊 | 壓電式加速度傳器 | 1-30Hz | ± 2%/s |
10 | 光纖式傳感器模塊 | 光纖式傳感器 | ≥1.5mm | ± 1.5% |
11 | 壓阻式壓力傳感器模塊 | 壓力傳感器 | 0-50kpa | ± 2% |
12 | 超聲波傳感器模塊 | 超聲波發射傳感器 | 20-60cm | |
13 | 超聲波接收傳感器 | 20-60cm |
七、檢測與轉換(傳感器)技術實驗箱特點:
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做,內部裝置各種精密傳感器。
2、每種傳感器每個獨立,傳感器上印有原理圖與接線口,給學生做實驗時快捷方便,而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構,模塊上印有轉換原理圖與接線口。
4、學校選購可根據要求增減實驗項目,實驗項目還可以根據新產品的開發不斷拓展。
八、傳感器實驗內容如下:(帶*為思考實驗)
實驗一 | 電阻式傳感器的單臂電橋性能實驗 |
實驗二 | 電阻式傳感器的半橋性能實驗 |
實驗三 | 電阻式傳感器的全橋性能實驗 |
實驗四 | 電阻式傳感器的單臂、半橋和全橋的比較實驗 |
實驗五 | 電阻式傳感器的振動實驗* |
實驗六 | 電阻式傳感器的電子秤實驗* |
實驗七 | 變面積式電容傳感器特性實驗 |
實驗八 | 差動式電容傳感器特性實驗 |
實驗九 | 電容傳感器的振動實驗* |
實驗十 | 電容傳感器的電子秤實驗* |
實驗十一 | 差動變壓器的特性實驗 |
實驗十二 | 自感式差動變壓器的特性實驗 |
實驗十三 | 差動變壓器的性能實驗 |
實驗十四 | 激勵頻率對差動變壓器特性的影響* |
實驗十五 | 差動變壓器的振動實驗* |
實驗十六 | 差動變壓器的電子秤實驗* |
實驗十七 | 光電式傳感器的轉速測量實驗 |
實驗十八 | 光電式傳感器的旋轉方向測量實驗 |
實驗十九 | 接近式霍爾傳感器實驗 |
實驗二十 | 霍爾傳感器的轉速測量實驗* |
實驗二十一 | 霍爾傳感器的振動測量實驗* |
實驗二十二 | 渦流傳感器的位移特性實驗 |
實驗二十三 | 被測體材質對渦流傳感器特性的影響實驗 |
實驗二十四 | 渦流式傳感器的振動實驗 |
實驗二十五 | 渦流式傳感器的轉速測量實驗 |
實驗二十六 | 溫度傳感器及溫度控制實驗(AD590) |
實驗二十七 | 磁電式傳感器的特性實驗 |
實驗二十八 | 磁電式傳感器的轉速測量實驗 |
實驗二十九 | 磁電式傳感器的應用實驗* |
實驗三十 | 壓電加速度式傳感器的特性實驗 |
實驗三十一 | 光纖傳感器的位移特性實驗 |
實驗三十二 | 光纖傳感器的振動實驗 |
實驗三十三 | 光纖傳感器的轉速測量實驗 |
實驗三十四 | 壓阻式壓力傳感器的特性實驗 |
