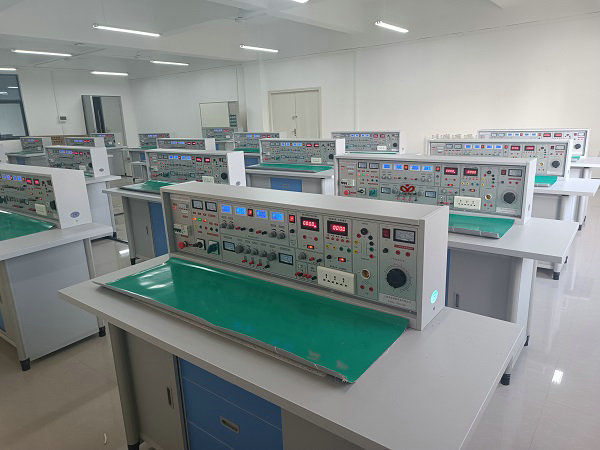

一、MY-13C 電工電子實驗室設備,電工電子實驗臺是根據依據中職電工電子類課程的實驗內容精心設計的,實驗內容包括電路分析、電工基礎、電工學、電子技術、電子學、模擬電子技術、數字電子技術、電力拖動等課程實驗項目,具有針對性、實用性、科學性和先進性,實驗桌中央配有通用電路板,電路板注塑而成,表面布有九孔成一組相互聯通的插孔,元件盒在其上任意拼插成實驗電路,元件盒盒體透明,直觀性好,盒蓋印有永不褪色元件符號,線條清晰美觀。設備實訓內容分為幾個層次和若干模塊,不同學制,不同生源的學?筛鶕自己的實際情況選擇實訓項目。為學校迅速開設電工電子實訓課程提供了理想的實訓設備。
二、實訓臺功能及結構:
1.實驗臺外殼尺寸:123×35×20cm |
24.開關1:控制各低壓交流電、信號源
28.旋鈕:E單元0~240V電壓調節 |
三、主要技術指標:
1、輸入工作電源:三相四線
2、輸出電源及信號:A單元:三相四線、B單元:交流3、6、9、12、15、18、24V、C單元:雙路恒流穩壓電源(具有過載及短路保護功能),二路輸出電壓都為0~30V,內置式繼電器自動換檔由多圈電位器連續調節,使用方便,輸出最大電流為2A,具有預 設式限流保護功能。電壓穩定度:<10-2 負載穩定度:<10-2 紋波電壓:<5mv、D單元:直流穩壓5V,電流0.5A、E單元:交直流電壓0~240V連續可調,電流2A、F單元:220V電壓輸出,供外接儀器使用。
3、單次脈沖源:每次均可輸出一對正負脈沖
4、函數信號發生器(正弦波、三角波、矩形波)
①頻率范圍:5HZ-550KHZ分五個頻段
②頻率指示:由HZ表直接讀出
③電壓輸出范圍:正弦波:5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減:0db、20db、40db具有連續細調
矩形波:5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V,幅度連續可調
三角波:5HZ-550KHZ>1V
5、音頻功率放大器:輸入音頻電壓不低于10mv,輸出功率不小于1W,音量可調,內有喇叭,用于放大器電路擴音,也可作信號尋跡儀器使用。
6、智能型多功能交流測量電表:精度1.0級,能同時測量電路電流I、電壓U、功率Kw、電能Kwh和工作時間T,八位液晶顯示。
7、絕緣電阻:>5MΩ
8、漏電保護:漏電動作電流≤30mA
四、結構與配備:
1、實驗操作桌材質:由雙面飾面板制成,不變形,不褪色。尺寸:160×70×80cm,鋁合金框架,造型美觀大方,中間設有抽屜,存放工具,儲存柜,用于儲存元器件。
2、實驗桌:1臺學生實驗桌,一臺兩座,桌子外形尺寸:160×70×110cm。桌中央配置通用九孔電路板(尺寸:35×90cm ),根據實驗電路在其上任意拼插元件盒成實驗電路,元件盒盒體透明直觀,內裝元件一目了然,盒蓋印有永不褪色元件符號,盒蓋與盒體結合采用較科學的壓卡式結構,維修拆裝方便。每張臺桌配有一粒膠皮板,保護通用底板與桌面。
五、實驗項目:
(1)電工實驗: |
|
1.電工測量儀表的使用 |
17.交流電路參數的測量 |
(2)電子實驗: |
|
1.晶體二極管的特性及檢測 |
23.集成運放微分電路 |
