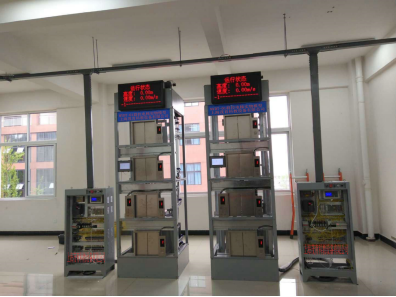

電梯控制實訓室主要功能及設備介紹

電梯控制實訓室是電氣自動化控制實訓基地之一,主要承擔著機電工程系電氣自動化專業、機電一體化技術專業與數控技術專業《機床電氣排故》《電氣控制故障分析》等課程教學、實訓教學及社會電類相關專業的電氣控制技能培訓等教學任務。
一、主要功能
1、完成日常教學和實訓教學中對電梯控制的教學要求
2、在教師帶領下的學生第二課堂項目開發
3、社會培訓教學。
二、主要設備
1、MYS-516C四層實物電梯實訓考核設備

本設備采用交流變頻調速器與PLC程編的開關量與數字量雙制式控制,并且在電梯上設置了電路、電器、變頻、PLC、機械等常見的40多項故障供學生動手實操。整套設備設計科學合理,透明直觀,是工業自動化控制及樓宇自動化教學設備領域的一大突破性革新。
主要參數:
1)輸入電源:AC380V±5%(三相五線) 50Hz     2)額定電流:2.5A
3)環境溫度:-5℃~40℃                    4)相對濕度:≤90%(25℃)
5)外形尺寸:980×830×3200mm              6)變 頻 器:FR-A540-0.75KW
7)P  L   C:三菱FX系列                   8)設備重量:550Kg
2、MYDT-01群控電梯實物模型

本電梯實物模型是專門為職業院校開設的電氣自動化、機電一體化、機械制造與自動化等相關專業而研制的,裝置根據智能建筑中升降電梯的機構按照一定的比例縮小設計,所用設備、器件與實際電梯基本一致,采用槽鋼方管框架結構整體設計,正面使用茶黑色有機玻璃面板,融低壓電氣、PLC、變頻調速、智能人機、傳感檢測、視頻監控、智能考核系統等于一體,實現智能電梯復雜的開關量控制、時序邏輯控制。通過該裝置的操作訓練可考核學生掌握智能電梯的裝調與維護綜合能力,如電梯呼梯盒的安裝、井道信息系統的安裝、平層開關檢測位置調整、門機機構調整、電氣控制柜的器件安裝、接線、變頻器參數設置、PLC編程與調試、電梯群控功能調試、電梯故障排除、運行維護等,除了滿足專業實訓教學,還能開展技能考核實訓。
1)設備高度仿真:按照實際電梯縮小比例設計,包含電梯全部要素,電梯為四層,高度3米。
2)透明結構設計:電梯內部結構、運行過程一目了然。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理。
3)設備為二座四層群控電梯,每部電梯系統均由一臺PLC控制,PLC之間通過通信模塊交換數據,電梯外呼統一管理,接近現實中的樓宇電梯控制。學生通過本裝置實訓,不但可以練習單座電梯控制、提高故障的檢測和排除能力,還可以學習電梯群控技術。
4)智能電梯具有機械故障設置和智能故障設置兩種設置方式,方便用戶操作。
技術性能:
1)輸入電源:三相五線制AC380V±10%,工頻50Hz;
2)工作環境:溫度-10℃~+40℃ ,相對濕度<85%(25℃),海拔<4000m;
3)裝置容量:<1.5KVA;
4)整機尺寸(對象+控制柜+電腦桌):4360mm×860mm×3000mm;
5)單臺電梯尺寸:980mm×860mm×3000mm;
6)控制方式:開關量/數字量雙控及VVVF技術;
7)安全保護措施:具有接地保護、漏電保護功能,安全性符合相關的國標標準。
3、MY-513A 透明仿真教學電梯模型(4層)

本教學電梯模型是配合大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程演示實驗,使更多的人能夠更好地了解電梯、使用電梯,培養出更多的電梯專業人才,適應電梯行業的發展需要。
本透明電梯是根據最常見的升降式電梯結構,采用透明有機材料制成,其結構與實際電梯完全相同,且?guī)缀蹙邆淞藢?shí)際電梯的所有功能。事實上可以把它看作是小型化了的真實電梯。為了便于教學,電梯大部分部件均是采用透明有機材料制成,使得電梯的內部結構一目了然;同時,電梯的運行過程,以及每個動作都十分明了,且可以反復實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理,達到事半功倍的效果。解決了以往電梯教學中單純理論的教學方式或是參觀實際電梯時所帶來的不安全,無法全面了解其內部結構及運行過程等實際問題。
電梯的電氣控制系統采用三菱的可編程控制器(PLC)智能控制,交流變頻調速驅動,其硬件結構的組成及功能與實際電梯完全一樣。具有自動平層、自動關門、順向響應轎內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。且具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。
整套配備:
1)主電梯模型——包括松下VF100型變頻器、三菱FX1N-60MR型可編程控制器(PLC);
2)PLC外設專用通訊電纜;
3)三菱編程器操作手冊;
4)三菱PLC專用編程工具軟件;
5)教學電梯使用說明書。
三、實訓項目
1、傳感器檢測
2、變頻器的使用
3、轎廂自動開關門控制
4、電梯模擬運行呼叫指示驅動、樓層顯示
5、門機力矩安全保護、廳門安全控制
6、電梯終端開關保護
7、電梯升降減速控制
8、光電編碼器的定位及認識
