家用電器綜合實訓室建設規劃及功能介紹

一、基本概況
家用電器綜合實訓室是重要的職業技能課程教學實訓室，是電子信息省級示范實驗實訓中心建設的實訓室之一，是學院專業課教學實訓室，擁有先進的實訓儀器設備。主要承擔著電子信息類專業學生的《電視機技術》實驗實訓教學，支持學生開展電子設計競賽和創新活動，同時可面向社會提供家用電子產品維修工的中、高級職業技能培訓與鑒定服務。
二、功能與特色
本實訓室屬于教、學、做一體化實訓室，主要承擔電視機技術實驗實訓教學工作，主要開設實驗內容為驗證性、設計性和綜合性實訓，其中一分室，實驗資源主要完成電視機基礎實驗教學工作，幫助學生了解電視機基本原理、結構和基本器件，電視機以模塊形式進行分解，功能明確具體，可以單獨完成電視機各部分的實驗任務，可以完成電視機整機裝配調試；二分室實驗資源是整套機器，主要完成電視機綜合實訓測試教學工作，有助于學生掌握電視機整機拆裝、綜合檢測、調試方法，熟悉彩色電視機各主要部件在機內的分布位置并了解其作用。本室特色是：把黑白、彩色、分立、集成電路恰當?shù)亟Y(jié)合在一起，實驗操作靈活，兩個分室資源配合使用，提升了學生對電視機的實際操作能力，培養了學生的團隊協作意識和創新精神。
三、主要開設項目
本室共開設有實驗實訓項目12個，其中驗證性實驗7個，綜合性實訓5個。
一）驗證性項目
1、黑白電視機整機認識與高頻頭實驗
2、中頻放大電路實驗
3、視放電路實驗
4、伴音電路實驗
5、穩壓電源電路實驗
6、同步分離與場掃描電路實驗
7、行掃描電路與顯像管電路實驗
二）綜合性項目
1、彩色電視機整機認識與拆裝
2、彩色電視機白平衡調整
3、彩色電視機的三基色原理與色度信號測試分析
4、彩色電視機彩條波形的觀測
5、彩色電視機的測試點波形觀測和故障演示分析
四、面向?qū)I(yè)
應用電子技術、電子信息工程技術等專業的學生提供實驗、實訓、實習和科研環境的專業實驗室。
五、主要儀器設備
第一分室主要設備：MYK-A2 家用電器實訓裝置、MYN-720家電技術綜合實訓系統、MY-510 液晶電視實訓考核裝置。

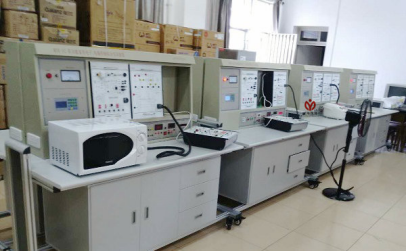

1、MYK-A2 家用電器實訓裝置

本裝置是依照勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》及職業教育的教學和實訓要求而研制的。家用電器實驗臺適合中高職院校的應用電子技術、家用電器維修、電子電器應用與維修專業等專業的家用電子產品原理與維修的實訓教學。家用電器實驗臺包括電話煲、全自動洗衣機、抽油煙機、吸塵器、空氣凈化器、電熱水器、電烤箱、電飯煲、微波爐等故障分析與判斷方法。能使學生更全面的了解和掌握家用電器的工作原理和維修技能。
技術性能：
工作電源：AC220V±5% 50HZ
安全保護：漏電保護（動作電流≤30MA），過電流保護，熔斷器保護
最大輸入額定功率：1200W
環境溫度：－10℃~60℃
外型尺寸：1600×700××1650mm

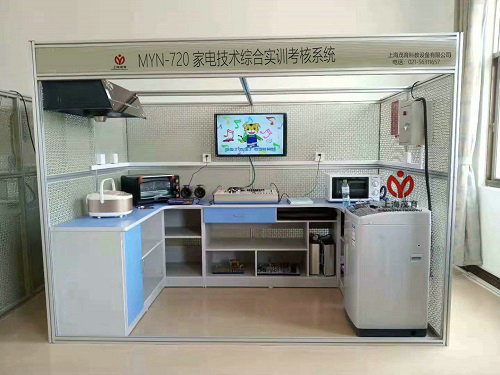

2、MYN-720家電技術綜合實訓系統

本系統綜合了機電類、電熱類、電磁類各種常用家電電氣控制實訓項目，能滿足各類學校的相應課程的實訓教學目標。裝置采用掛件式模塊化結構，從電源到電氣控制掛件、掛件到實物模型之間連接采用專用導線連接，配套部件的性能、規格等均密切結合實訓的需要，加上詳盡的實訓指導書完全滿足實訓內容要求。
外形結構：
通過模擬廚房的立體形式來展示各種小家電的實訓模塊，方便學生更加直觀的去學習，該房間采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面靜電噴塑，色彩穩重，外表美觀大方，不易退色。裝置配有專用電源臺，裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下，為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。裝置設有實訓平臺，臺面采用貼面防火板后成型制作，基材為25mm厚E1級刨花板；臺身：采用18mm三聚氰胺飾面E1級刨花板,其他部位采用2mm厚優質PVC封邊條，機械封邊；可開設電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗衣機常用家電結構拆卸分析、元器件識別檢測、常見典型故障分析排除等實訓項目。
每個操作臺都設有獨立元件柜，便于對元件的保管和安裝施工，有利于教學的安裝培訓和使用方便。通過模擬廚房的立體形式來展示各種小家電的實訓模塊，方便學生更加直觀的去學習，可以根據學校的實際教學條件分組完成各種小家電的實訓內容。
技術性能：
輸入電源：三相四線（或三相五線）～380V±10% 50Hz
工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
裝置容量：≤2kVA
安全保護：具有漏電壓、漏電流保護，安全符合國家標準
裝置結構尺寸：2700MM×1600MM×2000MM（長×寬×高）

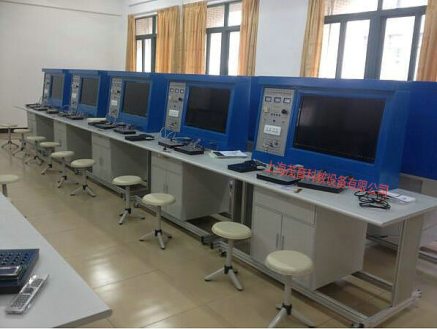

3、MY-510 液晶電視實訓考核裝置

本裝置適合信息技術類電子技術應用專業的《液晶彩色電視機原理與維修》、液晶彩色電視機維修實訓》課程的教學與實訓，也適合技工學校電子類專業《液晶彩色電視機維修》課程的實習，還可用做職業技能鑒定部門和職業培訓機構家電維修中級、高級班的培訓考核設備。
裝置構成：本實訓臺包括電源控制屏、電視機彩色信號發生器、智能考核系統、液晶電視檢測系統、液晶電視等組成。
電源控制屏對整個實訓臺的供電系統進行控制，當漏電電流>30mA時，實訓臺整機斷電；電視機彩色信號發生器具有100頻道射頻輸出和視頻全電視信號輸出，為電視機提供彩色信號；
實訓內容：共設有十二項故障，有電源輸入故障、反饋信號采集故障、電源輸出故障、PWM控制故障、遙控故障、按鍵故障、液晶屏顯示故障、無聲故障等。故障現象有三無、指示燈無聲無圖像、有聲無圖像、無聲有圖像、黑屏、藍屏等。
通過在本裝置上進行故障排查實操練習，可以了解并掌握液晶電視機整機工作原理、開關電源供電和各種保護原理、數字主板對音像視頻信號的處理原理等；并掌握萬能表、示波器等工具檢測和液晶電視機電路的維修方法；并可以設計EMI濾波器電路、PFC功率因數校正電路、PWM控制電路、開機/待機控制電路、過壓/過流/過溫保護電路等，為踏入社會工作打好基礎。
創新特色：
本實驗臺為鋁合金骨架，結構牢固、規格標準、外型美觀大方。
實驗臺采用可拆分式“模塊”結構，具有任意組合，利于功能升級；同時也解決了整機維修難的問題，只要將體積小的掛箱寄回廠家就可以快速、方便的解決相應的問題；另外模塊還可以做為單獨電源使用，移動到任何位置，方便教學；為保證實驗安全，高壓電源輸入輸出采用高安全、可靠的互套插座；低壓信號、電源模塊采用大、小兩種市場上常用大小的插座輸出，這種雙插座接口輸出方便適合不同接插線、連接口的使用。
液晶電視可獨立使用：本裝置實訓操作并不針對電視機內構件，而是另外一套經過故障鏡像的組件。此設計可以保證不會因?yàn)閷W(xué)生的誤操作而影響液晶電視機，保證液晶電視的使用壽命。另外在電視機背部插接上通過本公司專門設計的故障消除接口，電視機還可以移動至其他地方正常使用。
技術性能：
輸入電源：?jiǎn)蜗嗳€制AC220V±10% 50HZ
工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
整機容量：＜300VA
安全保護：動作電流≤30mA、動作時間≤0.1s
外形尺寸：1650mm×660mm×1600mm
液晶電視，亮度500cd/m2,反應時間＜16ms，液晶電視型號用戶可自定義。
彩色信號發生器：PAL-D/K信號制式，共有100頻道射頻輸出和全電視視頻輸出。共有圓、點、格、黑白格、彩色、單色等16種彩色信號形式，可通過按鍵直接選擇。
實訓桌：整體結構采用鋁合金框架落地臺式，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。
第二分室主要設備：MY-510B音視頻維修技能實訓裝置、MY-510A 家電音視頻維修技能實訓考核裝置、MY-511G 家用電器實驗設備

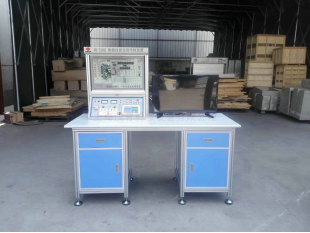

1、MY-510B音視頻維修技能實訓裝置

本裝置是根據勞動和社會保障部發布的《家用電子產品維修工"職業技能實訓和鑒定設備技術規范》及職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
裝置特點：
電子科技的發展，精密的液晶電視主板、元器件用放大鏡也難易看清、阻礙了教師、學生及電子愛好者對電路的分析研究、維修實訓等重重困難，為此我對液晶電視主板進行解剖分析研究從而研發出一款將精密主板線路板放大、全方位解剖設計每元器件獨立清楚的展示在眼前、模塊式組合、元件直觀、貼片插件通用、焊接調試便利、為實驗實訓考核提供舒適的產品、解決了長期以來困擾教學的難題填補了產品的空白。

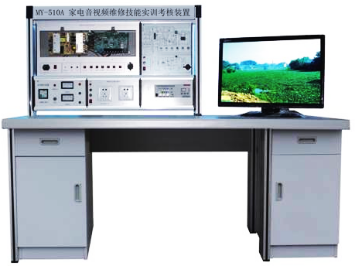

2、MY-510A 家電音視頻維修技能實訓考核裝置
