電機拖動實驗室課程設計及主要實訓項目的介紹

電機拖動實驗室主要服務于機電一體化技術、工業機器人技術、無人機應用技術、數控技術、機械設計與制造等專業的一體化教學和電機與電氣控制技能實訓。為電機與電器技術 、機電一體化專業《電機拖動》、《電機及拖動基礎》、《電機實驗》、《電力拖動》等課程課程的“教、學、做”一體化提供場所，同時也可開展高等職業教育實際操作、技能培訓、職業資格鑒定等工作。能夠承擔中、高級維修電工技能鑒定的考核項目，并積極開展對外電工技術技能培訓業務。
一、電機拖動實驗室開展主要實訓項目：
主要承擔《電機與拖動》、《低壓電氣控制》等課程的實驗實訓任務，開設實訓項目有：低壓電器元件的檢測；電機機械參數測定；繼電接觸器控制的電動機起動、制動、調速等電路技能訓練等。
1）直流電動機的啟動與調速實驗；
2）直流電動機的正反轉實驗；
3）直流電機機械特性；
4）通過旋轉編碼器的電動機轉速顯示實驗；
5） 三相異步電動機的點動和自鎖控制；
6）三相異步電動機正反轉實驗等。
二、電機拖動實訓室開設項目一覽表

電機拖動實訓室開設項目一覽表
序號	課程名稱		實驗項目名稱		實驗項目類型	學時數
1	電機學工程實訓		認識實驗		基礎性	2
2			三相變壓器實驗		基礎性	2
3			直流電機機械特性與傳動實訓		基礎性	2
4			三相異步電機的特性實訓		基礎性	2
5			三相異步電動機傳動實訓		設計性	2
6			三相異步電動機傳動繼電器控制實訓		綜合性	4
7			同步電機實訓		基礎性	2
8	電機及拖動基礎實訓		認識實驗		基礎性	2
9			單相變壓器實驗		基礎性	2
10			三相異步電機結構與裝配實訓		基礎性	2
11			三相鼠籠異步電機的工作特性		基礎性	2
12			鼠籠式三相異步電動機的啟動與調速		綜合性	4
13			繞線式三相異步電動機的啟動與調速		設計性	4
14	變頻控制技術		變頻器基本操作		基礎性	2
15			變頻器外部操作與組合操作		綜合性	2
可開設實驗項目數					15
基礎性實驗數		10	綜合性實驗數	3	設計性實驗數	2

三、電機拖動實訓室主要設備功能介紹

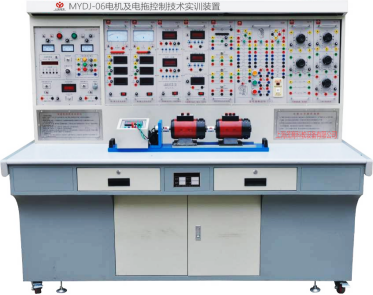

1、MYDJ-06電機及電拖控制技術實訓裝置

本裝置是綜合了目前我國高等院校電機學、電機與拖動、電機導軌等課程實驗大綱的要求。特別適用于高等院�，F(xiàn)有的電機及電氣技術實驗室的更新與改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設電機與拖動實驗課提供了理想的實驗設備，
裝置特點：
1）綜合性強：實訓裝置綜合了目前國內各類院校電機及電氣類課程的全部實訓項目。
2）適應性強：能滿足各類學校相應課程的實訓教學，實訓的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實訓，只需添加部件即可，永不淘汰。
3）整套性強：從儀器儀表、專用電源、電機及其它實訓部件到實訓連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實訓的需要進行配置。
4）直觀性強：各實訓掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5）科學性強：實訓裝置占地面積少，節約實訓用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實訓噪聲小，整齊美觀，改善實訓環境；電氣控制實訓，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎；測量儀表采用指針式（帶超量程告警等）、數字式、智能化及人機對話等相結合，密切結合教學實訓需要進行配置，使裝置測量手段現代化；設有定時器兼報警記錄儀，為學生實訓技能的考核提供一個統一的標準。
6）開放性強：控制屏供電隔離（浮地設計），并設有內、外電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便；各測量儀表均有保護功能。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實訓創造了條件，有利于提高學生分析問題和解決問題的能力。
7）對于基于PLC及變頻器的電氣控制實訓項目，能夠結合MCGS組態軟件與計算機進行通信監控實訓裝置的運行狀態，更加貼近工業現場。
8）實訓裝置包含了部分電機學試驗及所有電機拖動及控制的實訓項目，使學生能夠了解基本的理論知識及熟練掌握操作技能。
2、MYDJ-07 電機裝配技能實訓裝置

本裝置是根據勞動和社會保障就業培訓技術指導中心編寫的《國家職業資格培訓教程—常用電機裝配工》（初級）為指導依據，為了推動常用電機裝配工職業培訓和職業技能鑒定的開展而研制的實訓裝置。內容包括電機的加工與裝配、檢測工作等方面的技能，適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。
裝置特點：
1）實訓裝置采用模塊化的方式，進行技能訓練
2）該實訓裝置配備相應的電機裝配工具及儀器
3）控制屏采用實訓臺結構，將測量儀器固定于控制屏上
4）本裝置具有良好的自身保護體系，為實現開放性實訓室提供了優良的實訓設備
5）具有漏電壓、漏電流保護裝置、儀器超量稱保護裝置，安全符合國家標準

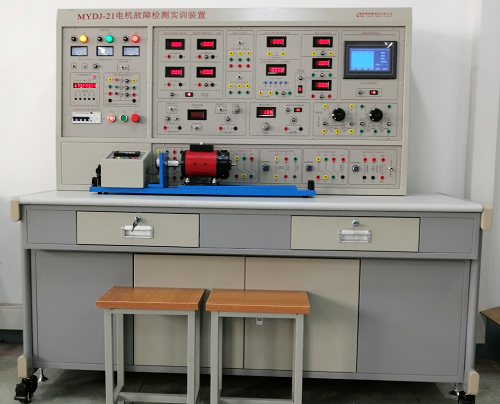

3、MYDJ-21B 電機故障檢測實訓考核裝置

技術參數：
1）輸入電壓：三相四線制380V±10%  50Hz
2）工作環境：環境溫度范圍為—5℃～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m
3）裝置容量：≤1.5kVA
4）安全保護：具有過流、漏電、短路、超量程等
裝置的配置：實訓裝置由電源控制屏、實訓桌、儀表及連接導線等組成。
4、MYDJ-04變頻調速實驗裝置

本裝置采用FR-A740-1.5K型變頻調速器(380V、1.5kW)為主機，內置FR-A5AP選件，外配脈沖編碼器電機制動測速系統。整臺設備能夠完成開環與閉環系統實驗以及變頻調速器所有功能實驗。敞開式的結構，能讓學生綜合地學習和掌握變頻調速器結構原理、檢測維護。它適用于大中專院校、職校、技校自動化專業配套教學，特別是系統提供開放式實訓教學，可充分培養學生的實際動手能力,為參加就業崗位打下堅實的基礎。
5、MYDJ-21 電機裝配與運行檢測實訓考核裝置

本裝置是一種新型的電機實驗臺，同時具備了三相異步電動機、步進電機、伺服電機等多種電機的實驗功能。且采用數字化檢測手段，更直觀地反應了電機控制的過程，強化了多種電機制作和電氣控制（拖動）方式，是一款可滿足多層次教學的實訓考核設備。適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站進行技能實訓與技能鑒定的考核裝置。
裝置特點：
1）安全性強：各電源輸出、各測量儀表均有可靠的保護功能，具有完善、可靠的人身安全保護體系。
2）適應性強：能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合。
3）科學性強：采用高精度智能化數據測量，實驗儀表采用指針式、數字式等多種形式，測量數據精度高。還可以利用計算機與其聯網，通過組態軟件在計算機組態，完成對實驗裝置的遠程監控。
4）綜合性強：同時提供多種交流與直流電機，在一個實驗平臺上即可完成多種電機控制實驗。節省實驗用房，安裝方便靈活。
5）配套性強：從儀器儀表、專用電源、電機裝配工具到實驗連接專用導線等均配套齊全，儀器儀表、部件的性能、規格等均密切結合實驗的需要進行配套。
四、實驗室規章管理制度
一）物的管理
1、管理內容：實驗室對于物的管理，主要包括了實驗室的布局、儀器構成以及設備配置還有工作環境以及儀器的使用以及維修等各外方面的內容。
2、管理目標：對于實驗室物的管理，主要是關于實驗室的構建的，在管理過程中必須要懂得需要什么樣的儀器，相應的儀器有什么樣的功能，會不會在使用過程中干擾實驗等。在管理過程中要做好相應的管理登記工作，在購買儀器的過程中不要求最好，只求經濟與實用。
3、規章制度：只有制定和完善了相應的規章制度，才可以在平時管理過程中嚴格的遵守，從而有效的確保實驗的正常進行以及成功。
二）人的管理
對于實驗室的人員管理，主要包括了日常員工的招聘以及配制還有培訓以及工作分配和人際關系處理等多個方面。在管理過程中也要做好實驗室物和人的相互配合，這樣才可以使得管理效果達到事半功倍的效果。
實驗室管理內容還是有著比較細致的劃分的，也只有在人員管理以及物件管理方面都做好，才可以達到十分有效的管理效果。
