新能源汽車實訓室簡介

‌新能源汽車實訓室‌是面向新能源汽車檢測與維修技術、汽車檢測與維修技術等專業的專項職業技能訓練場所。實訓室主要用于承擔相關課程的教學與社會培訓,如《專業導論》、《新能源汽車綜合維修實訓》、《充電樁安裝與維護》等,以及新能源汽車高壓故障診斷及維修相關內容的教學。
二、新能源汽車實訓室配置方案-總體目標:
新能源汽車實訓室的建設是對于汽車電子專業的學生,新能源汽車技術課程是汽車電類課程的延伸課程,要求在學習中給予足夠的重視。學生通過理論和實踐的學習,掌握新能源汽車原理與構造知識;新能源純電動車電氣結構基礎知識;新能源混合動力車電氣結構基礎知識;會新能源汽車電子故障分級與診斷;具有新能源汽車動力系統安裝、檢測、調試能力。為學生今后頂崗實習,完成各種常見電路的設計和維修打下堅實基礎。通過學習和訓練,并能達到中級汽車維修電工和汽車裝配工水平。





四、新能源汽車實訓室要求:
序號 設備名稱 所開實驗項目 數量
1 MYXNY-120B交直流智能充電實訓臺 實訓項目:
1、充電樁內部電路原理實訓。
2、充電樁的部件組成及作用實訓。
3、充電樁的操作方法實訓。
4、操作充電樁對蓄電池充電全過程實訓。
5、故障設置、排除思路和方法實訓。
6、充電槍握手、充電機與BMS報文發送與接收驗證。
3套
2 MYXNQ-97L比亞迪整車故障設置與檢測連接平臺 實訓實驗項目要求
1、了解純電動汽車的技術參數;
2、熟悉各總成零部件的名稱和功能;
3、了解純電動汽車各總成之間的控制關系;
4、熟悉控制模塊的組成;
5、了解電機控制器模塊的結構和工作原理;
6、掌握電機控制器模塊的檢測方法;
7、了解DC-DC轉換器模塊的結構和工作原理;
8、掌握DC-DC轉換器模塊的檢測方法;
9、了解動力配電箱模塊的結構和工作原理;
10、掌握動力配電箱模塊的檢測方法;
11、了解電池管理單元的結構和工作原理;
12、掌握電池管理單元的檢測方法;
13、熟悉電機總成的結構、工作原理及工作過程;
14、掌握電機總成的檢測方法;
15、了解交流車載慢充的結構和工作原理;
16、掌握交流車載慢充的檢測方法;
17、了解直流快充的結構和工作原理;
18、掌握直流快充的檢測方法;
19、了解檔位控制器的結構和工作原理;
20、掌握檔位控制器的檢測方法;
21、了解主控ECU的結構和工作原理;
22、掌握主控ECU的檢測方法;
23、了解加速踏板的結構和工作原理;
24、掌握加速踏板的檢測方法;
25、了解自動空調的結構和工作原理、掌握自動空調的檢測方法、模擬訓練自動空調的故障診斷與排除。
26、了解網關控制的結構和工作原理、掌握網關控制的檢測方法、模擬訓練網關控制的故障診斷與排除。
27、了解EPS系統的結構和工作原理、掌握EPS系統的檢測方法、模擬訓練EPS系統的故障診斷與排除。
28、了解EPB系統的結構和工作原理、掌握EPB系統的檢測方法、模擬訓練EPB系統的故障診斷與排除。
29、了解智能鑰匙控制系統的結構和工作原理、掌握智能鑰匙控制系統的檢測方法、模擬訓練智能鑰匙控制系統的故障診斷與排除。
30、了解BCM控制系統的結構和工作原理、掌握BCM控制系統的檢測方法、模擬訓練BCM控制系統的故障診斷與排除。


3套
3 MYXNQ-145動力電池PACK裝調技術系統 實訓項目
1.學員動手組裝電池包及BMS,認知新能源動力電池包(BMS)控制原理。
2.學員動手組裝電池包及BMS,認知新能源動力電池包(BMS)主要零部件功能。
3.通過連線運行實測,熟悉新能源動力電池包(BMS)各種狀態下邏輯控制關系,電流,電壓,電池壓差,電池溫度等參數變化規律實訓實驗。
4.通過連線實測,熟悉BMS如何采集動力電池組壓差,并控制充電和放電過程。
5.通過連線實測,熟悉BMS如何采集動力電池組溫差,并控制充電和放電過程。
四、基本配置
磷酸鐵鋰動力電池包,BMS鋰電管理一體機,動力電池包觸摸顯示屏,充電機,國標充電插口,國標充電槍,緊急斷電開關,霍爾電流傳感器,直流接觸器,DC-DC轉換器,輔助蓄電池,放電控制繼電器與放電負載,電阻,可移動實訓臺(帶檢測端子的原理面板)、無紙化考核平臺。
3套
4 MYXNY-12D純電動汽車電池包總成拆檢實訓臺 實訓項目:
1、學員動手組裝電池包及BMS,認知新能源動力電池包(BMS)控制原理。
2、學員動手組裝電池包及BMS,認知新能源動力電池包(BMS)主要零部件功能。
3、單體電池充放電實驗。
4、單體電池內阻測試實驗。
5、純電動汽車動力電池包分解與組裝實訓。

5 MYXNQ-12B純電動汽車鋰電池組實驗臺 實訓項目:
1、了解電池管理單元的結構和工作原理;
2、掌握電池管理單元的檢測方法;
3、熟悉電池包體總成的充放電臺架結構;
4、熟悉電池包體總成的充放電臺架工作原理;
5、掌握電池包體總成的充放電臺架操作技巧;
6、掌握電池包體總成的維護注意事項;
7、掌握電池包體總成的測試方法;
8、掌握電池包體總成的測試安全事項;
9、掌握純電動汽車電池組故障排除方法。
3套

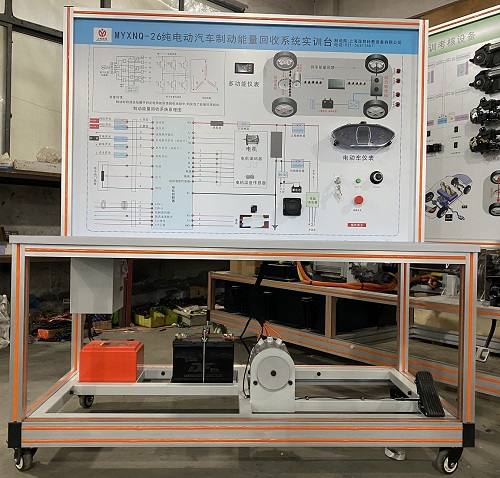

6 MYXNQ-26純電動汽車制動能量回收系統 實訓(實驗)項目
1、驅動電機及控制系統維護與保養、使用操作,驅動電機與控制系統結構原理功能、故障診斷與維修;
2、電動機性能、能量管理檢測;
3、手動維修開關結構原理功能;
4、高壓互鎖的保護作用;
5、車載充電機工作原理和引腳定義,車載充電機常見故障和更換,電池充電操作;
6、DC-DC轉換器工作原理和引腳定義,DC-DC轉換常見故障和更換;
7、電子油門踏板工作原理和引腳定義,電子油門踏板常見故障和更換;
8、檔位控制器(開關)工作原理和引腳定義,檔位控制器(開關)常見故障和更換;
9、剎車能量回收的結構原理功能認識。
3套
總配置要求清單:
一、電動汽車電器元件認知模塊
1 高壓連接器插拔實訓臺
2 霍爾電流傳感器實訓臺
3 熱敏電阻實訓臺
4 高壓大電流繼電器實訓臺
二、動力電池包性能學習和組裝練習模塊
1 新能源動力電池包(BMS)實訓臺
2 新能源動力電池包(BMS)組裝連接實訓臺
3 鉛酸動力電池組裝連接實訓臺
4 磷酸鐵鋰動力電池(方形)解剖實訓臺
5 磷酸鐵鋰動力電池(圓柱形)解剖實訓臺
6 膠體免維護鉛酸動力電池解剖實訓臺
7 車載充電機解剖實訓臺
三、電驅動傳動系統性能學習和組裝練習模塊
1 新能源電驅動傳動系統集成
2 新能源電驅動傳動系統集成組裝連接實訓臺
3 驅動電機解剖拆裝實訓臺
4 純電動車變速箱解剖拆裝實訓臺
5 電機控制器解剖實訓臺
6 新能源電驅動傳動系統集成-江淮iev-5系列
四、電動空調系統性能學習模塊
1 新能源電動車空調實訓臺
五、電動真空助力系統及液壓制動學習模塊
1 新能源電動真空助力液壓制動實訓臺
六、電動助力轉向(EPS)系統學習模塊
1 新能源電動轉向助力(EPS)實訓臺
七、整車功能及檢測學習和組裝練習模塊
1 新能源改裝實訓轎車
2 新能源改裝實訓轎車電驅動系統配件
八、電驅動系統提高學習模塊
1 新能源電驅動系統試驗臺(教學研究型)
九、電驅動系統能量回收提高學習模塊
1 新能源能量回收系統試驗臺(教學研究型)
十、工具、設備設施及配套儀表
1 智能移動講臺
2 新能源汽車專用萬能表
3 示波器
4 鉗型表
5 新能源汽車工具解決方案
6 安全保護設備
7 絕緣工作臺
8 絕緣測試儀
9 汽車電路檢測儀
10 絕緣扭力扳手
11 絕緣扭力扳手
十一、專用教學軟件模塊
1 FAMIC汽車專用教學軟件
配置說明:
1、本配置以國產新能源汽車(比亞迪純電動汽車)為例。
2、本配置以投資規劃在250——300萬元以內的規模設計
3、本配置硬件、軟件共約計費用為260萬元,預留40萬元考慮文化宣傳、多媒體附件和其他新能源汽車認知設備所需費用。
