家電維修實訓室建設方案

家電維修實訓室建設-是根據《教育行業標準-電子技術應用專業儀器設備配備標準》，依照勞動和社會保障部發布的《家用電子產品維修工職業技能實訓和鑒定設備技術規范》職業教育的教學和實訓要求而研制的，家電維修實訓室設備適合高職院校、中職學校的應用電子技術、家用電器維修、電子電器應用與維修專業等專業的家用電子產品原理與維修的實訓教學。



二、家電維修實訓室-配置：

序號	設備名稱	實驗目的	數量

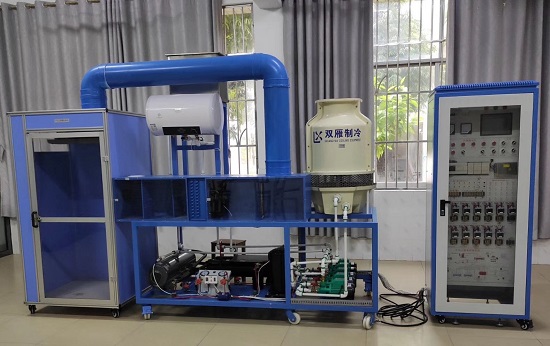

1	MY-512G 中央空調實訓考核裝置	實訓目的： 1、認識中央空調的結構及設備的實訓； 2、中央空調啟動和停止的實訓； 3、中央空調的運行、調節操作實訓； 4、對DDC控制中央空調的運行工況及各運行參數進行檢測實訓； 5、對可編程控制器DDC進行高級編程及DDC的安裝接線調試進行實訓； 6、配套壓力、溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空調的運行進行采集、實時監控等實訓； 7、組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、組態等功能； 8、遠程控制實訓； 9、網絡的安裝及設置實訓； 10、傳感器及變送器安裝和使用實訓。 11、觸摸屏實訓 12、屏和數字通信使用	2臺

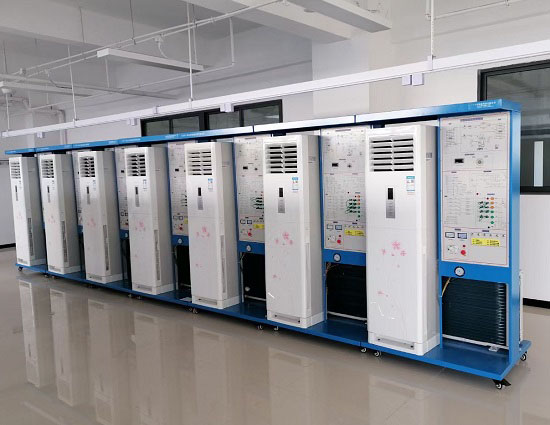

2	MYN-508M 柜式空調技能實訓考核裝置	實訓項目: 1、整流電路故障； 2、12伏電源電源電路故障； 3、5伏電源故障 ； 4、室內溫控探頭不良； 5、室外溫控探頭不良； 6、遙控接收頭損壞； 7、不制熱 ； 8、不制冷； 9、室內風機損壞； 10、室外風機塤壞； 11、風機電容器損壞； 12、蜂鳴器故障； 13、風向調節失控。	10臺

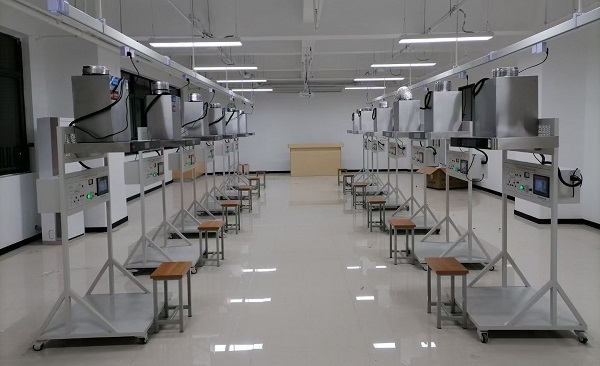

3	MY-509D抽油煙機維修技能實訓考核裝置	實訓目的： 1、變頻式抽油煙機常用元器件、控制芯片的認識和檢測 2、變頻式抽油煙機的工作原理介紹及分析 3、變頻式抽油煙機機械結構的認識及拆裝 4、電機及電機控制故障的檢測和排除 5、離心式風扇常見故障的檢測和排除 6、變頻式抽油煙機微處理變頻控制的常見故障的現象分析及排除 7、自動報警系統的常見故障及檢修 8、集成控制電路檢測和故障分析排除 9、濾油裝置的常見故障的檢測與維修 10、漏電安全防護報警系統故障分析和排除	10臺
4	MY-506B洗衣機維修技能實訓考核裝置	實訓目的： 1、全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測 2、全自動洗衣機機械結構的認識及拆裝 3、進水、排水常見故障的檢測和排除 4、洗滌、脫水常見故障的檢測和排除 5、全自動洗衣機程控器的檢測 6、電機及電機控制故障的檢測和排除 7、機械傳動系統的常見故障及檢修 8、加熱烘干系統常見故障的檢測和排除 9、集成控制電路檢測和故障分析排除 10、漏電安全防護報警系統故障分析和排除	10臺

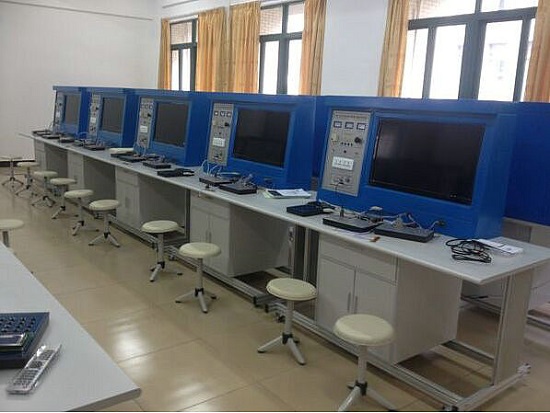

5	MY-510 液晶電視實訓考核裝置	實訓目的： 1、認識液晶電視的內部結構 2、認識液晶電視中各主要單元的基本結構 3、液晶電視整機工作原理 4、電源電路板總原理框圖 5、EMI濾波器及整流濾波電路 6、開關變壓器 7、PWM控制器FAN6755 8、FAN6755供電電路 9、FAN6755掉電、過壓保護電路 10、FAN6755驅動輸出與過流保護電路 11、FAN6755反饋電路 12．高壓逆變電路原理框圖 13、控制器KA7500C 14、液晶電視機主電路板工作原理 15、液晶顯示屏工作原理 16、液晶電視機電源板檢修思路 17、液晶電視機數字主板檢修思路 18、液晶電視機的基本檢修方法 19、重要器件的檢修方法 20、電源輸出異常檢修方法 21、背光燈異常檢修方法 22、有圖像無聲音故障檢測 23、鍵控/遙控無效的檢測流程 24、聲音正常，藍屏的檢測流程 25、智能考核軟件的使用	10臺

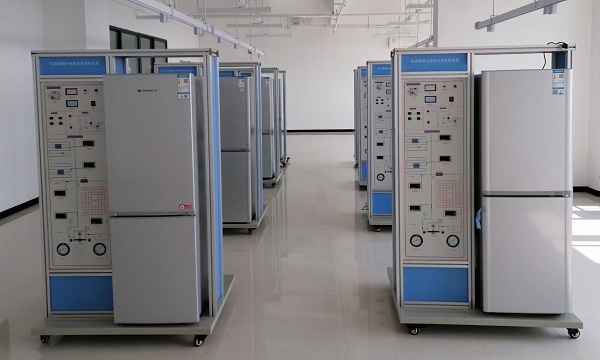

6	MYN-508H 冰箱實訓考核裝置	實訓目的： 初級技工基本技能實訓 1、專用工具的操作 2、制冷系統管件焊接 3、制冷系統試壓及檢漏 4、制冷系統抽真空及充注制冷劑 中級技能實訓（設計、安裝、調試及檢修） 5、電冰箱電氣線路器件的認識和測量 6、直冷式電冰箱電氣控制線路接線及系統運行 7、間冷式電冰箱電氣控制線路接線及系統運行 8、直冷式電冰箱維修實訓及故障分析 9、間冷式電冰箱維修實訓及故障分析	10臺
7	MYKT-16電熱水器維修與安裝實驗裝置	實訓目的： 1、電熱水器安裝與管路設計實驗 2、主板 +12V 電源丟失故障 3、紅外接收頭損壞故障 4、指示燈亮不加熱故障現象與維修 5、電熱水器加熱溫度低于設定溫度故障現象與維修 6、電熱水器溫度傳感器故障 7、按鍵開關損壞 8、漏電開關故障 9、電加熱故障 10、熱水器溫度保險故障	10臺
