序號 | 設備名稱 | 所開實驗項目 | 數量 |

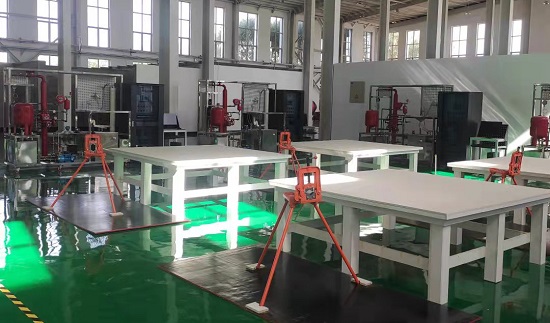

1 | MY-81 給排水設備安裝與控制裝置 |
通過項目任務實施,可考察的職業能力 1.系統竣工圖和控制電氣原理圖繪制 2.管材加工和連接:鍍鋅管、不銹鋼復合管、PPR、UPVC管的切割、套絲、熔接、連接。 3.配件和器件的安裝:完成生活給水系統、消防給水系統、熱水給水系統和排水系統中管路配件的安裝;完成水泵、壓力變送器、水表、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、水龍頭、淋浴器等水暖器件的安裝。 4.管道試壓與通水試驗 5.電氣設計、安裝與接線:水泵、配電柜、控制器、指令元件、操作元件的安裝、接線 6.控制程序設計與調試 (1)變頻控制程序設計與調試 (2)抄表計費程序設計 (3)噴淋滅火控制程序設計 (4)給排水監控程序設計 (5)組態監控系統設計 |
5套 |

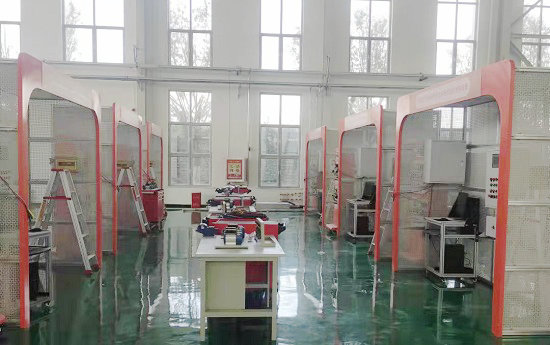

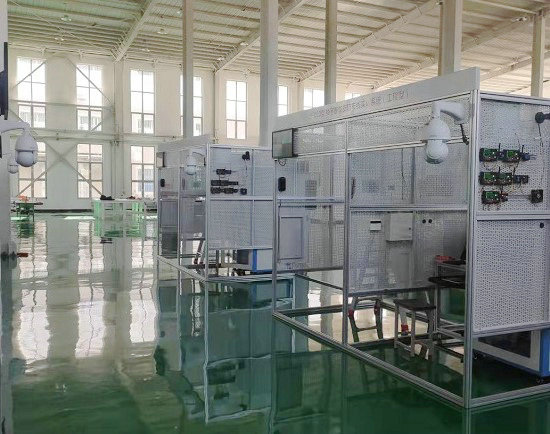

2 | MYLYJD-4 樓宇智能安防布線實訓系統 |
結構與組成: 本裝置采用模塊化設計,由建筑模型、對講門禁子系統、室內安防子系統、周邊防范子系統、視頻監控子系統、巡更子系統等組成。 建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成,設有總電源箱。建筑模型分為智能大樓(小區)和管理中心兩部分,智能大樓(小區)設有單元門和單戶窗,實現智能小區對講門禁系統的設備安裝等工程訓練,實現單元和單戶可視對講功能。 管理中心實現安保區域的集中監控和管理,安裝有管理中心機、視頻監控柜等典型管理設備。 在智能大樓(小區)內安裝煙感探測器、紅外探測器、溫感探測器、門磁、緊急按鈕、紅外對射和巡更點等。智能大樓(小區)的房間窗戶裝有幕簾探測器,實現室內安防與周界防范功能。 在管理中心區域和安保區域內,安裝典型監控器材(半球攝像機、紅外攝像機、槍機、一體化球形攝像機等),實現關鍵區域視頻監控,設有兩臺監視器,其中一臺為17寸液晶監視器,另一臺為19寸液晶顯示器。 系統中的各模塊既可單獨調試、運行,也可通過接線和配置,進行聯動實訓。功能區域之間采用工程橋架實現系統連接。 |
2套 |
3 | MYLYJD-5 樓宇智能化工程實訓裝置 |
通過項目任務實施,可考察的職業能力: 1、樓宇智能化工程設計能力 2、消防報警系統設計、安裝施工與調試能力 3、視頻監控系統設計、安裝與調試能力 4、對講門禁及室內安防系統設計、安裝與調試能力 5、綜合布線系統施工能力 6、DDC的接線、編程和調試能力 7、監控軟件組態、通訊和運行能力 8、智能建筑系統故障診斷與調試能力 |
2套 |
4 | MY-51C消防滅火系統實訓裝置 |
實訓項目: 1、系統結構與設備認識 2、噴淋滅火系統安裝與使用 3、自動充氣裝置的原理及管路結構 4、噴淋滅火系統伺應狀態操作 5、噴淋滅火系統調試 6、火災探測與火災報警 7、噴淋滅火操作 8、預作閥組控制器的手自動控制 9、噴淋系統系統綜合操作訓練 10、噴淋滅火系統與消防報警系統聯動 11、干式系統原理認識與閥門操作演示 12、消火栓滅火原理認識 13、消防火栓控制操作實訓 14、消防火栓的滅火演練 15、消防水帶的操作演練 |
2套 |
5 |
MY-68B供配電及照明系統綜合實訓裝置(LON總線型) |
五、實訓項目: 供配電系統部分: 1.儀表設備實訓項目 (1)常用供配電設備認知與應用 (2)電量傳感器認知與應用 2.線路安裝、調試和運行實訓 (1)智能建筑的供電運行線路組建與操作 (2)典型樓層配電運行線路組建與操作 (3)供配電系統中運行線路狀態的現場監測、抄表和控制 3.供配電自動化設備認知和運行控制實訓 (1)備自投聯動運行控制和調試 (2)應急電源配電線路運行和聯動控制 (3)配電線路功率因數補償運行控制 4.供配電系統綜合控制運行實訓 (1)供配電監控系統運行調度 (2)與消防自動報警系統的聯動控制 照明系統部分: 1.照明和控制設備認識與應用實訓項目 (1)常用燈具的認知與應用 (2)照度傳感器認知與應用 (3)動靜探測器認知與應用 (4)遙控照明控制器認知與應用 2.普通照明控制線路安裝和調試實訓項目 (1)照明燈具及普通控制設備的安裝和調試控制 (2)應急照明設備的控制 3.智能照明控制線路安裝和調試實訓項目 (1)時間表控制模式下照明線路組建和控制 (2)情景切換控制模式下照明線路組建和控制 (3)遠程強制控制模式下照明線路組建和控制 (4)動態控制模式下照明線路組建和控制 4.綜合調度控制部分 (1)供配電子系統和照明子系統聯合監控 (2)供配電子系統、照明子系統和其他樓宇子系統聯合監控 |
2套 |
6 |
MYLY-42A物聯網綜合應用實訓系統 |
物聯網工程綜合應用實訓系統-是針對物聯網專業實驗室建設需求設計的覆蓋物聯網基礎教學、智能家居、智慧農業等實際應用的綜合實訓系統,它綜合運用傳感器技術、RFID技術、無線傳感器網絡技術、嵌入式技術、Zigbee/Wi-Fi等通信組網技術等,依托部署在操作臺上的無線傳感網節點、執行器節點、嵌入式智能網關等,實現智能家居門禁安防監控、智能家居環境監測、家居設備智能控制、農業環境智能檢測等功能,可激發學生對物聯網學習的興趣,具有較高的性價比,能夠滿足物聯網教學、基礎實驗教學、應用創新等多層次需求。 | 5套 |
7 | 電腦 | i5-12500 內存:8G固態硬盤:512G N(W11H,260W,3+3)(惠普) | 11臺 |
