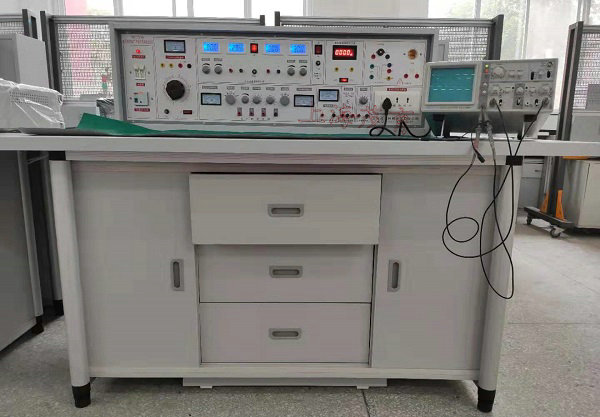

電子技能實訓臺的臺燈調光電路說明

一、電子技能實訓臺-實訓目的
1、了解時基電路NE555和晶閘管的特性及應用。
2、掌握NE555和晶閘管構成的模擬自然風控制器工作原理。
3、通過本實訓課,進一步熟悉電子電路的裝配、調試、檢測方法。

二、電子技能實訓臺實訓器材
1、萬用表;
2、組裝焊接工具;
3、元器件的配置見表20-1。
表20-1  元器件配置表
代 號 名 稱 規 格 代 號 名 稱 規 格
R1 電阻 68KΩ C4 滌綸電容 0.047μF/63V
R2 電阻 220 KΩ C5 滌綸電容 0.033μF/400V
R3 電阻 100 KΩ VD1 二極管 IN4007
R4 電阻 220Ω VD2 穩壓管 2CW1/7.5V
R5 電阻 100Ω 1/4W VTH 雙向晶閘管 3CTS3/3A600V
RP 電位器 WHT-0.5-470 KΩ IC 時基電路 NE555
C1 滌綸電容 0.47μF/400V XP 插頭 自制
C2 電解電容 220μF/25V XS 接線座
C3 電解電容 33μF/16V
三、工作原理
模擬自然風控制器電路工作原理如圖20-1所示,圖中R1、C1為降壓電路,VD1、C2組成半波整流和濾波電路,直流電壓由VD2穩定在7V~8V左右,RP、R3、C3和IC構成間接反饋式無穩態多諧振蕩電路。接通電源后,由于C3兩端電壓不能突變,IC⑥腳、②腳電位≤1/3Vcc,電路置位,③腳輸出高電平,VTH觸發導通,電扇運轉。隨著C3兩端電位的升高,達到2/3Vcc時,電路翻轉,③腳輸出低電平,C3兩端電壓通過⑦腳內部放電,電扇停止運轉。調節RP可改變C3充放電的時間常數,從而改變③腳輸出觸發脈沖的寬度,以控制雙向晶閘管VTH的導通時間。C5、R5是減小VTH每次導通時對負載的沖擊電流。
本裝置設計成插座式,即可供無調速器的電扇使用,也可接入有調速器的電扇。同時還可作為節日彩燈、舞臺燈光的控制使用。

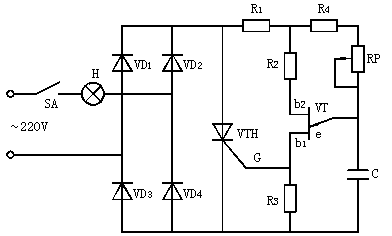

圖20-1  模擬自然風控制器工作原理圖
四、實訓步驟
1、組裝
模擬自然風控制器電路PCB板及裝配圖如圖20-2所示。按圖組裝電路,裝配工藝參考以下要求:
(1)電阻、二極管均采用水平安裝,貼緊印制板。電阻的色環方向應該一致。

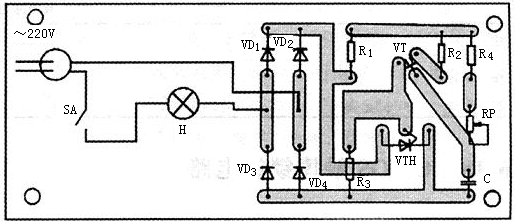

圖20-2  模擬自然風控制器電路PCB板及裝配圖
(2)三極管、單向晶閘管采用直立式安裝,底面離印制板(5±1)mm。
(3)電解電容器、絳綸電容器盡量插到底,元件底面離印制板最高不能大于4mm。
(4)電位器盡量插到底,不能傾斜,三只腳均需焊接。
(5)集成電路、繼電器、輕觸式按鈕開關底面與印制板貼緊。
(6)插件裝配美觀、均勻、端正、整齊,不能歪斜,要高矮有序。
(7)所有插入焊片孔的元器件引線及導線均采用直腳焊,剪腳留頭在焊面以上(1±0.5)mm,焊點要求圓滑、光亮,防止虛焊、搭焊和散錫。
整機可用珠光有機玻璃粘合而成,或借用其他電子產品的小型塑殼制作。直滑式電位器用螺絲直接安裝在印制電路板上,滑柄是金屬材料的,應套上絕緣塑套。
2、調試
本裝置只要裝配無誤,無須調試即能正常工作。試用時可先用15W、220V白熾燈代替電扇。接入市電后,便可發現白熾燈時亮?xí)r滅(表示電扇的運轉與停止)。調整RP可改變白熾燈亮、滅的快慢。本機設計燈亮(電扇運轉)的時間約為7s~18s。燈滅(電扇停止)的時間約為3~13s。調整R2的阻值,可改變電扇的間歇時間。調試正常后,即可接入電扇,觀察實效。
五、實訓報告
將實訓過程及發生的問題、處理結果填入實訓報告。報告格式自擬。
