數控模擬實訓室(數控車床)實訓室,數控車床,數控銑床


數控模擬實訓室(數控車床)實訓室涵蓋機械設計制造及自動化等專業所涉及的數控編程與操作、數字制造技術、三坐標測量技術等多個專業技術的實訓仿真課程。
目前承擔機械工藝技術等五個專業的實訓仿真教學,社會服務培訓,并向學生開放。
一、
數控模擬實訓室(數控車床)實訓室主要的實訓內容有:
1.FANUC數控車編程與操作仿真訓練;
2.GSK數控車編程與操作仿真訓練;
3.HNC數控車編程與操作仿真訓練;
4.三坐標測量技術編程與操作仿真訓練;
5.CAD/CAM技術。
二、
數控模擬實訓室(數控車床)實訓室,數控車床,數控銑床實驗室主要的配置設備:A、MY-CK6140型數控車床;B、MY-VML7135A型數控銑床;C、MY-CA6140A型普通車床;D、MY-X6340P型搖臂銑床;

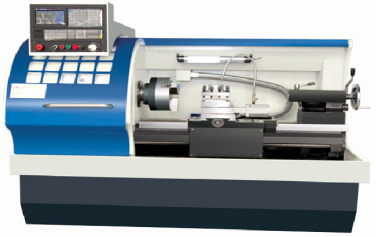

A、MY-CK6140型數控車床


機床特點:
1、本機床底座寬大厚實,重量足、重心低、支承優,為高速高精加工提供了有力保障;并對吊裝鏟運進行了合理安排。
2、床身及主要部件均采用高規格的云南優質鑄鐵,通過先進的全樹脂砂澆鑄型工藝,極大的提高了機床結構的精度和穩定性,適應高速度、高精度加工。
3、機床關鍵結構件均由五面體加工中心、龍門導軌磨、專用鏜銑臥加等大型進口高精度數控設備加工,工藝優、精度高。
4、機床的功能部件,包括主軸、滾珠絲杠、潤滑裝置、刀架、聯軸器、絲杠軸承等均為進口/國內名優產品,可靠耐用。
5、二軸進給系統導軌采用淬火并貼塑(硬軌)工藝,耐磨性強,精度保持性好;主軸系統結構先進,回轉精度高,抗振性好,具有較高的切削性能;縱、橫向采用滾珠絲桿傳動;動態響應優良,整機噪音低。
6、滾珠絲杠的結構,可完成精準的移動及定位,摩擦小、速度快、壽命長。
7、二軸滾珠絲杠均采用預拉伸安裝,提高了絲杠的剛度,最大限度地減少由于高速運轉熱變形引起的誤差。
8、滾珠絲杠軸承為進口專用絲杠軸承,極大的提高了進給軸的軸向剛性、精度和抗沖擊力。
9、滾珠絲杠與交流伺服電機軸采用彈性聯軸器進行無間隙直聯傳動,保證機械運動的準確定位。
10、配置自動集中潤滑系統,對導軌和滾珠絲杠進行定時定量潤滑。提高了機床加工精度和使用壽命。
11、機床配置防護罩,采用整體的鈑金防護底盤,加以得當?shù)乃碗姎馓幚,整體新穎美觀、可靠實用,
12、采用獨立冷卻水箱,鐵屑及冷卻液回收方便,無飛濺滲漏現象,為工廠管理和工作區域的衛生提供了有力的保障?呻S時快速排屑,節省時間人力。
13、數控系統及驅動單元均為著名品牌的成熟產品;PLC歷經多年應用,安全可靠;機床電氣設計精當、工藝規范、電器均為國際/國內品牌,故障低、經久耐用。
14、機床裝配工藝精細,運動部分經激光干涉儀和球桿儀補正精度,大大提高了機床運行精度,機械精度遠優于國標。
15、 臥式數控車床采用機電一體化設計,外形美觀,結構合理,用途廣泛,操作方便。該機床可實現自動控制,能夠完成車削多種零件的內外圓,端面、切槽、任意錐面、球面及公、英制圓柱螺紋、圓錐螺紋等工序。并配有完備的S.T.M功能,可發出和接收多種信號,控制自動加工過程。該機床床身導軌采用超音頻淬頭工藝,耐磨性強,精度保持性好;主軸系統結構先進,回轉精度高,抗振性好,具有較高的切削性能;縱、橫向采用滾珠絲桿傳動;動態響應優良,整機噪音低。該機床對于大、中、小批量、多品種、多規格零件的輪番加工有較強的適應能力,尤其是加工圓錐面、圓球面等特形零件更能顯示出它效率高、質量穩定可靠的優越性。
人員培訓

序號 項目 培訓內容
1 編程 1) 程式組成、坐標系介紹
2) 指令特別介紹講解
學員練習編程
2 操作 1) 機床整體結構、開機步驟、操作面板按鍵功能介紹
2) 加工程式編輯、操作講解、學員練習編輯程式
1) 刀具補正方法及工件移動設定講解及學員練習
2) 程式測試步驟講解及學員練習
3) 機床操作注意事項及防撞車注意事項
3 機械維護 1) 機械結構介紹
2) ·主軸結構介紹
3) ·X、Z軸結構介紹
4) ·換刀機構介紹
5) ·冷卻及潤滑系統結構介紹
1) 常見機械故障及維護:
·主軸異聲
·換刀動作分解
·X軸異聲及方向尺寸不準
·Z軸異聲及方向尺寸不穩
·撞車處理過程
4 電器維護 1) 常見電器元件及符號介紹
2) 基本電器知識介紹
3) 機床CNC電器控制圖講解
1) 常見電器故障排除
2) ·常見處理方法
3) ·伺服報警處理
4) ·模組及主機板指示燈說明
5) 參數含義及修改方法
5 測試 程式操作測試
機械、電器維護
機床的主要規格與參數
技術名稱 技術參數
床身上最大工件回轉直徑 Φ420mm
最大工件長度(頂尖距) 750mm
最大工件
加工直徑
床身 Φ420mm
拖板 Φ215mm
最大工件加工長度 650mm
主軸頭形式及錐孔 C6
主軸通孔直徑 Φ65mm
主軸轉速      (變頻無級) 50~2000/rpm
主軸功率 5.5KW
快速移動速度    X/Z軸 6000/8000mm/min
拖板最大行程    X/Z軸 X:260/Z:680mm
電動刀架形式及裝刀數 立式  4工位
刀桿截面尺寸 20×20mm
定位精度        X/Z軸 ≤0.02/0.03mm
重復定位精度    X/Z軸 ≤0.01/0.016mm
工件加工精度 IT6~ IT7
工件表面粗糙度 Ra1.6
頂尖套簡內孔錐度 莫氏4號
頂尖套筒最大移動量 150 mm
尾座套筒直徑 φ65 mm
橫向最大移動量 ±10mm
外形尺寸 2130×1400×1800 mm
機床凈重量 1750KG
電源類型/功率 三相AC380V ±10%  50HZ  ≤8KW

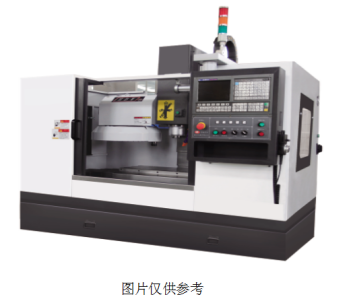

 B、MY-VML7135A型數控銑床

主要結構及特點
1、機身底座、滑塊、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構,金相組織穩定,在內部分布著網狀結構的加強筋,保證了基礎件的高剛性和抗彎減震性能;基礎件采用樹脂砂造型并經過噴砂回火震動實效處理,確保機床長期使用精度的穩定性,為機床性能的穩定性提供了保障;立柱底部為A字形跨式結構,結合大箱體底座,大幅減輕重切削時機身的振動;
2、本機床底座寬大厚實,重量足、重心低、支承優,為高速高精加工提供了有力保障;兩側大坡度的寬斜槽有利于排屑;并對吊裝鏟運進行了合理安排。
3、立柱為人字形,支承穩固,抗扭曲及沖擊的能力大為提高。主軸箱體、滑鞍、工作臺等都經過精心設計,充分考慮了高速高精的要求。
4、床身及主要部件均采用高規格的優質鑄鐵,通過先進的全樹脂砂澆鑄成型工藝,極大的提高了機床結構的精度和穩定性,適應高速度、高精度加工。
5、機床關鍵結構件均由五面體加工中心、龍門導軌磨、專用鏜銑臥加等大型進口高精度數控設備加工,工藝優、精度高。
6、機床的功能部件,包括主軸、滾珠絲杠、導軌、潤滑裝置、聯軸器、絲杠軸承等均為進口/國內名優產品,可靠耐用。
7、三軸進給系統均采用超音頻淬頭工藝,耐磨性強,精度保持性好;主軸系統結構先進,回轉精度高,抗振性好,具有較高的切削性能;
8、三軸滾珠絲杠均采用預拉伸安裝,提高了絲杠的剛度,最大限度地減少由于高速運轉熱變形引起的誤差。
9、滾珠絲杠軸承為專用絲杠軸承,極大的提高了進給軸的軸向剛性、精度和抗沖擊力。
10、滾珠絲杠與交流伺服電機軸采用彈性聯軸器進行無間隙直聯傳動,保證機械運動的準確定位。
11、配置自動潤滑系統,對導軌和滾珠絲杠進行定時定量潤滑,提高了機床加工精度和使用壽命。
12、機床配置全防護罩,采用整體的鈑金防護底盤,加以得當?shù)乃碗姎馓幚,整體新穎美觀、可靠實用,
13、采用獨立冷卻水箱,鐵屑及冷卻液回收方便,無飛濺滲漏現象,為工廠的管理和工作區域的衛生提供了有力的保障。數控系統及驅動單元均為著名品牌的成熟產品;PLC歷經多年應用,安全可靠;機床電氣設計精當、工藝規范、電器均為國內品牌,故障低、經久耐用。
14、機床裝配工藝精細,運動部分經激光干涉儀和球桿儀補正精度,大大提高了機床運行精度,機械精度遠優于國標。
設備用途及適應性
1、MY-VML7135A型立式數控銑床/加工中心是三軸控制的現代化加工機床,采用MY、FANUC、GSK等數控系統,可自動連續完成對零件的銑、鉆、鏜、攻等多種工序,適用于大批量生產各種平面、孔、復雜形狀表面的加工,節省工裝,縮短生產周期,提高加工精度。應用場合非常廣泛。
2、機床大件采用稠筋封閉式框架結構,剛性高,抗振性好,床身、立柱、銑頭、床鞍、工作臺等大件全部采用高強度鑄鐵,組織穩定,確保品質。合理的結構與加強筋的搭配,保證了基礎件的高剛性。寬實的機床床身,箱型腔立柱、負荷全支撐的導軌,可確保加工時的負載能力。
3、機床X、Y向導軌為直線導軌(即線軌),確保機床移動輕松、平穩。
4、Z向為貼塑-淬硬導軌組合,確保垂直方向的穩定性。
5、主傳動采用變頻主軸電機、同步帶輪、同步齒形帶傳動,傳動噪聲低。主軸在50-6000RPM范圍內無級變速,對各類零件加工的適應能力很強。主軸組件整套進口,可靠穩定,確保加工精度。X、Y、Z三軸采用高精密滾珠絲桿,搭配預壓式雙螺帽,確保最低背隙。三軸滾珠絲桿采用精密級滾珠絲桿專用軸承,運轉精度高。滾珠絲桿和伺服電機以彈性聯軸器直聯,效率高,背隙小。
6、本機床的數控系統,具有標準USB、RS232等標準通訊接口,因而機床可以進入系統或進入無人化車間自動運行。
機床主軸技術參數

名稱 技術參數
工作臺尺寸 800×320mm
行程 X軸/快速進給 510mm/15M
Y軸/快速進給 350mm/15M
Z軸/快速進給 420mm/10M
主軸轉速 60-6000rpm
刀柄形式 BT40
進給速度 8000mm/min
T形槽寬 14mm
T形槽間距 110mm
主軸端部到工作臺距離 70-470mm
主軸中心至立柱距離 375mm
工作臺最大承重 300kg
最小設定單位 0.001mm
重復定位精度 ±0.0075mm
定位精度 ±0.01mm
主電機 3.7kw
氣源壓力 4-6kgf/cm2
機床外形尺寸 2000×1720×2500mm
重量 約2600kg

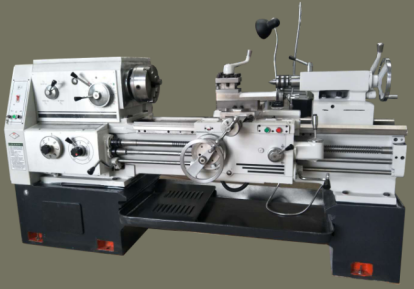

C、MY-CA6140A型普通車床

機床的特性和用途
1、臥式普通車床實訓裝置外形美觀,結構合理,用途廣泛,操作方便。該機床  可實現手動控制,能夠完成車削多種零件的內外圓,端面、切槽、任意錐面、球面及公、英制圓柱螺紋等工序。
2、該機床床身導軌采用超音頻淬頭工藝,耐磨性強,精度保持性好;主軸系統 結構先進,回轉精度高,抗振性好,具有較高的切削性能;動態響應優良,整機噪音低,質量穩定可靠的優越性。
3、該機床廣泛用于國內外中小型企業、大中職業院校。
機床主要參數

主要技術名稱 主要技術參數
床身回轉直徑 φ400mm
刀架上回轉直徑 φ210mm
最大工件長度/最大車削長度 1000mm
主軸中心至床身平面導軌距離 205mm
主軸孔徑/主軸孔前端錐度 φ52   /莫氏圓錐6號
主軸轉速級數 正轉24/反轉12
主軸轉速范圍 正轉 50Hz:11~1600;  60Hz:12~1680 r/min
反轉 50Hz:14~1580 ;60Hz:16.8~1896 r/min
縱向進給量范圍 64種
標準進給 0.08~1.59mm/r
小進給 0.028~0.054mm/r
加大進給 0.86~3.16mm/r
橫向進給量范圍 64種
標準進給 0.04~0.79mm/r
小進給 0.014~0.027mm/r
加大進給 0.86~3.16mm/r
刀架縱/橫向的快移速度 縱向4m/min / 橫向2m/min
加工
螺紋
范圍
公制螺紋44種 1~192mm
模數螺紋39種 0.25~48mm
英制螺紋21種 2~24牙/寸
徑節螺紋37種 1~96D.P
小刀架/橫向刀架最大行程 140/320mm
刀架轉盤回轉角度 ±90°
主軸中心線至刀具支承面距離 26mm
刀桿截面尺寸 25×25mm
尾座主軸直徑×行程及主軸孔錐度 φ75×150mm        莫氏圓錐5號
絲杠螺距 12mm
主電機功率 7.5KW
機床外形尺寸 2500×1100×1250mm
機床隨機附件
序號 名稱 規格 數量
1 卡盤扳手 配套 1套
2 刀架扳手 配套 1套
3 變徑套 5/4 1套
4 內六角扳手   1套
5 活動頂尖 MT5 1套
6 滑潤油壺   1套
7 調整墊鐵   1套
8 機床使用說明書   1本
9 機床合格證   1份

D、MY-X6340P型搖臂銑床

機床特點:
1、機床主要結構鑄件采用樹脂砂工藝鑄造,結構合理,加強筋板優化設計,外形美觀大方、整體結構緊湊,各鑄件經兩次時效處理。
2、機床各導軌通過精心設計,較窄的導軌間距,較寬的支撐導軌面,運動載荷性能好適用于進行大扭矩切削;軌道面采用耐磨的環氧樹脂,經手工精細研刮,導軌接觸面摩擦力極低。
3、導軌面經過超音頻淬火,硬度超過HRC45°,并由進口導軌磨床進行高精度磨削加工。
4、主軸軸承采用進口預壓高精度斜角滾珠軸承。
5、主軸能進行強力切削,適用于高速加工場合。
6、三軸采用高精度臺灣絲杠直接傳動,適用于工件高精度強力切削。
7、大功率、大流量、高揚程機床冷卻泵。
8、機床操作面板按人機工程學科學布局,易于操作符合安全規范;空氣開關、按鈕、繼電器、變壓器等均采用進口名牌優質元器件,保證整體機床的高可靠性。
9、銑頭采用臺灣原裝品牌,軸套筒可機動或手動進給,以方便鉆、鏜孔的加工。
10、機床廠家為國內十大品牌,關鍵零件和出廠精度均經過嚴格檢測。
機床參數
1、X 軸行程;700mm;
2、Y 軸行程;430mm;
3、Z 軸行程;500mm;
4、工作臺面積;1270×254mm;
5、銑頭最大回轉角度   縱向/橫向:±90°/±45°
6、機床重量:約1550kg
7、主軸孔錐度:R8
8、主軸轉速范圍:80-4450rpm(16速)
9、銑頭電機: 3.0 HP
10、冷卻泵電機:90 W
11、機床外形尺寸: 約1800×1780×2350mm
12、主軸端面至工作臺面距離:30-530 mm
13、主軸中心線到垂直導軌面距離:170-700 mm
14、T 型槽數及寬: 3×16mm
15、T 型槽中心間距:65 mm
16、軸徑:86 mm
17、主軸徑向跳動:0.005mm
18、主軸自動進給率:0.04,0.08,0.15 mm
19、主軸行程:127 mm
20、伸出臂旋轉:360°
21、主軸孔徑:24 mm
22、2軸數顯尺: X、Y軸
23、X向走刀器
機床附件
1、照明裝置:石英工作燈1 套
2、機夾刀柄:1 套(Ф3~Ф18)
3、工具箱:   1套
4、可調墊鐵: 4 個(承重2T)
5、組合壓板: 1 套
6、拉    桿: 1 套
7、手拉式潤滑系統:1 套
8. 平口鉗:1臺
三、
數控模擬實訓室(數控車床)實訓室建設的總結:
通過仿真訓練提高學生的實踐操作能力和探究能力,通過虛擬實驗平臺的運用,學生可以預習和復習實訓原理,了解實訓所需的用品、實訓的步驟,實訓的注意事項,同時在一定程度上拓寬了學生的知識領域,使學生的知識結構更加合理,以適應后續實訓課程的開展。
