機床電氣控制實訓室設備基本配置推薦標準

1、范圍:
   本標準適用于中等職業學校電氣技術應用、電氣運行與控制、供用電技術、電氣設備安裝、電子電器應用與維修、電子與信息技術、電子技術應用、通信技術等專業實訓基地儀器設備的基本配置。
要求
2、實訓教學場所:
2.1、使用面積
實訓基地應根據師生的健康、安全和設備配置要求,確定其使用面積,并符合國家相關規定。
2.2、采光
實訓室的采光應按照GB/T 50033的有關規定。
2.3、照明
實訓室的照明要求符合GB 50034的有關規定。
2.4、通風
應符合GBJ 16的有關要求。
2.5、電氣安裝
應符合GB 16895的有關規定。
2.6、消防
應符合GBJ 16的有關規定。
2.7、安全標志
應符合GB 2893、GB 2894的有關要求。
2.8、安全與衛生
應符合GBZ 1的有關要求。
3、儀器設備:
3.1、實訓室儀器設備配置標準見《電工電子類專業儀器設備配置標準》。
3.2、各實訓室儀器設備的配置數量,應能滿足50人同時進行實訓。
3.3、所配備的儀器設備,其質量應符合相關的國家標準或行業標準,并具有相應的產品質量證明。
3.4、各種儀器設備的安裝使用應符合國家或行業標準。

電工電子類專業儀器設備基本配置推薦標準
實訓教學場所 實訓項目
(模塊)
實訓教學目標 儀 器 設 備
序號 名稱 規格、主要參數或要求 單位 數量 執行標準代號 備注
機





實
訓
1.交流電動機雙重聯鎖控制電路制作
2.交流電動機Y-△啟動控制 電路制作
3.交流電動機反接制動電路制作
4.生產機械自動往返控制電路的制作
5.多臺交流電動機的順序控制電路的制作
1.了解電氣控制電路的組成和電氣控制電路的制作工藝;
2.認識控制常用的低壓電器;
3.學會閱讀電氣控制電路原理圖和接線圖;
4.掌握電路連接的方法,訓練控制電路制作的技能,形成簡單電氣控制電路的制作能力;5.了解電動機基本控制電路在生產實際中的應用。
6.學會生產設備電氣控制電路故障的分析判斷方法;
7.初步形成常用生產設備電氣控制電路故障檢測與排除能力。
1 控制柜式實訓裝置 控制柜:
符合國家標準的技術要求,
漏電保護和過載保護,網孔式底板或卡軌安裝;
面板:
配置和安裝測量?jī)x表、按鈕和指示燈等;
元器件:
具有速度、位置、電壓、電流、時間等控制環節的電動機基本控制電路所需配置元件的種類和數量。
25
2 裝配臺式實訓裝置 不銹鋼網孔板;
符合安全要求380V,220V,36V交流電源;
漏電、過載保護;
測量?jī)x表和電源指示;
元器件:
具有速度、位置、電壓、電流、時間等控制環節的電動機基本控制電路所需配置元件的種類和數量。
25
3 電動機 三相交流異步電動機:380V,
P≤1kW;
雙速三相交流異步電動機:380V,P≤1kW。
25
4 機床配線工具 根據工藝要求配置。 50
5 萬用表 MF47。 25
6 測速儀 數字。 ≥10
機





實
訓
6.車床銑床、鏜床、搖臂鉆床、平面磨床、天車等設備電氣控制電路故障檢查與排除 6.學會生產設備電氣控制電路故障的分析判斷方法;
7.初步形成常用生產設備電氣控制電路故障檢測與排除能力。

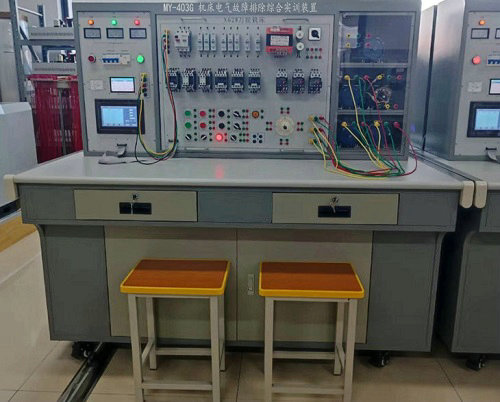

7 掛板式智能化機床控制實訓裝置 機床智能考核系統:
故障設置、試卷試題編輯功能,試題檢測、查找及答題功能,故障點自動恢復功能;
掛板:
配置相應的車床、銑床、鏜床、電動葫蘆智能化實訓考核掛板。
≥10
8 仿真式智能化機床控制實訓裝置 配備仿真機床,機床電氣控制柜,計算機、單片機和網絡接口等具有故障設置、故障檢測功能、集實訓與考核功能于一體的智能化成套設備。 ≥10   機床類型選配
7.數控車床(或數控銑床)簡單電氣控制系統故障的檢查與排除 8.了解數控設備電氣控制系統的組成;
9.學會數控設備電氣控制系統故障的分析和檢測方法;
10.初步形成數控設備電氣控制系統故障的檢測與排除能力。
9 數控設備控制實訓考核裝置 配備計算機、編程軟件、數控控制臺和教學生產機床等;
具有數控系統常見故障設置、檢測和排除功能;
機床配件及工裝卡具。
≥10   車、銑選配
