序號 | 名稱 | 規格 | 數量 | 單位 | 備注 | |

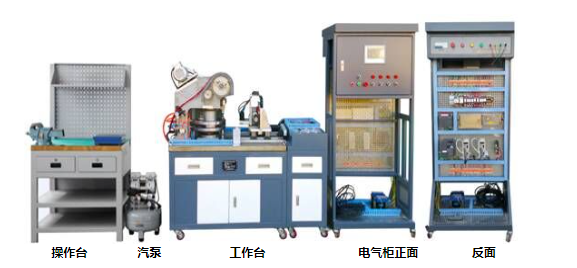

1 | 實訓臺 | 鐵質雙層亞光密紋噴塑結構,40mm厚鑄件平板臺面,桌子下方設有儲存柜,柜子上方設有2個抽屜,尺寸:1100mm×700mm×1500mm | 1 | 臺 | ||
2 | 控制臺 | 鐵質雙層亞光密紋噴塑結構,桌子下方設有儲存柜,柜子上方設有1個抽屜,尺寸:400mm×700mm×900mm | 1 | 臺 | ||
3 | 電氣控制柜 | 電源控制模塊 | 由三相電源總開關(帶漏電和短路保護)、三相熔斷器、交流接觸器、熱繼電器、中間繼電器、開關電源、鑰匙開關、急停按鈕、停止啟動按鈕(紅、綠)、系統控制旋鈕開關及指示燈等組成 | 1 | 套 | |
4 | 可編程控制器模塊 | 西門子S7-200 SMART CPUST40 | 1 | 套 | 二選1 | |
5 | 三菱FX3U-48MTES/A | 1 | 套 | |||
6 | 觸摸屏模塊 | 西門子7英寸,TFT真彩,65k色 | 1 | 套 | ||
7 | 電機驅動模塊 | 旋鈕開關、步進電機驅動器 M542、伺服電機驅動器TSTE 15C、隔離變壓器(380V/220V)、三菱FR-E740-0.75k-CHT變頻器 | 1 | 套 | ||
8 |
機械 設備 部件 |
傳動機構 | 主要包含帶傳動(同步帶、三角帶)、鏈傳動(單排鏈條)、齒輪傳動(直齒圓柱齒輪)等典型傳動機構, | 1 | 套 | |
9 | 二維送料部件(十字滑臺) | 主要由滾珠絲杠螺母副(長度分別為528mm、485mm;公稱直徑20mm;導程5mm;右旋)、直線導軌和滑塊(長度分455mm、335mm兩種;寬度15mm)、工作臺面、軸承(角接觸軸承、深溝球軸承)、軸承座、端蓋、墊塊等組成 | 1 | 套 | ||
10 | 轉塔部件 | 主要由上下八角盤定位銷、上下八角盤定位銷支架、下八角盤下料孔、鏈輪、鏈條、上下八角盤、傳動軸、圓錐滾子軸承、支座、端蓋等組成 | 1 | 套 | ||
11 | 模具 | 采用真實數控模具,含方孔模、圓孔模、腰孔模、三角模4種模具,另包括模具校棒1套 | 1 | 套 | ||
12 | 機械式?jīng)_料機構 | 主要由沖床床身、齒輪、端蓋、曲軸、軸瓦、支架、電機座、軸承、卸荷式帶輪裝置等組成 | 1 | 套 | ||
13 | 上下八角盤氣動定位模塊 | 主要由單電控二位五通閥、調壓過濾器、軸桿氣缸、三通、PU氣管、快換接頭、氣泵等組成 | 1 | 套 | ||
14 | 離合器機構 | 主要由支架、軸承、軸套、撥銷、電磁離合器、電磁制動器等組成。 | 1 | 套 | ||
15 | 工具 | 電工工具套件 | 含數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、螺絲刀、鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲等 | 1 | 套 | |
16 | 紫銅棒 | 一頭φ18、一頭φ14和φ30各1根 | 2 | 根 | ||
17 | 拉馬 | 1 | 件 | |||
18 | 一字螺絲刀 | 10〞通芯一字螺絲刀 | 1 | 把 | ||
19 | 內、外卡簧鉗 | 直嘴、彎嘴9寸內、外卡簧鉗各1把 | 4 | 把 | ||
20 | 橡皮錘、榔頭 | 圓頭鐵錘(1.5磅)、橡皮錘各1把 | 1 | 套 | ||
21 | 扳手組件 | 9件套內六角扳手;150mm、250mm活動扳手各1把;開口14-17呆扳手1套;開口為7、17梅花組合扳手各1把;M14、M18、M27圓螺母扳手1套 | 1 | 套 | ||
22 | 截鏈器 | 420~530 | 1 | 把 | ||
23 | 手輪 | 外徑100 | 1 | 套 | ||
24 | 活動手柄 | 螺紋為M8 | 1 | 套 | ||
25 | 量具 | 劃線平板 | 300mm×300mm | 1 | 塊 | |
26 | 游標卡尺 | 測量范圍:0~300mm,分度值:0.02mm | 1 | 把 | ||
27 | 深度游標卡尺 | 測量范圍:0~200mm,分度值:0.02mm | 1 | 把 | ||
28 | 直角尺 | 200×130×12.5mm | 3 | 把 | ||
29 | 杠桿式百分表 | 0~0.8mm,分度值:0.01mm;含轉接頭、磁性表座 | 1 | 個 | ||
30 | 百分表 | 0~10mm;含轉接頭、磁性表座 | 1 | 個 | ||
31 | 千分尺 | 0~25mm、25~50mm、50~75mm各1把 | 3 | 把 | ||
32 | 鋼直尺 | 500mm | 1 | 把 | ||
33 | 塞尺 | 測量范圍:0.02~1.00mm | 1 | 把 | ||
34 | 配件 | 零件盒、編程電纜、產品配套光盤(軟件、使用手冊、程序等) | 1 | 套 | ||
35 | 機械設備裝調與控制技術仿真教學軟件 |
本軟件采用3DPDF虛擬仿真技術,3D PDF結合了元數據,文字,圖像,視頻和表單的動態PDF文檔(即加入三維動畫的交互式PDF文檔),包含豐富的3D數據。軟件界面生動美觀、易學易用,可以提高教師教學和學生學習的興趣,加深學生對知識的理解和運用。軟件通過三維拆卸動畫、三維裝配動畫、模擬拆裝等方式,生動地展示了機械傳動機構、送料部件(十字滑臺)、轉塔部件、模具、機械式?jīng)_料機構等模塊的拆卸和裝配過程。?蓪現以下功能:
1.虛擬交互式拆卸動畫,均按機械結構順序進行,每一步都有動畫和詳細的拆卸文字介紹及注意事項。
2.軟件可自由的對模型進行旋轉、縮放、平移、隱藏、隔離、顯示等操作,設有旋轉模型、縮放模型、移動模型、隱藏所選、隔離所選、全部顯示、全屏切換、等按鈕。 3.軟件播放功能:設有第一步、上一步、播放全部、下一步、末一步等按鈕。 4.機械設備裝調與控制技術的基本知識及介紹 5.機械設備裝調與控制技術主要組成器件的結構及工作原理 6.自動送料部件(十字滑臺)的虛擬拆裝、三維動畫演示,拆卸和裝配各110步動作。 7.轉塔部件的虛擬拆裝、三維動畫演示 8.模具的虛擬拆裝、三維動畫演示,拆卸和裝配各24步動作 9.機械式?jīng)_料機構的虛擬拆裝、三維動畫演示 拆卸和裝配各102步動作 |
1 | 套 | ||
36 | 電腦桌 | 用于放置計算機,下方裝有四個帶剎車的萬向輪,尺寸:560mm×600mm×1020mm | 1 | 臺 | ||
37 | 計算機 | 主流品牌 | 1 | 臺 | 用戶自備 |
