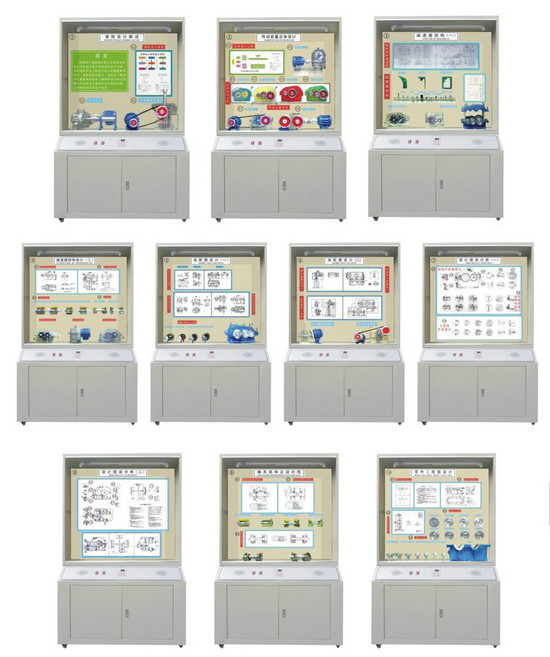

序號和名稱 | 陳列柜內容 |
第一柜 課程設計概述 | A、前言牌、課程設教材;B、電動絞車、電動螺旋起重機;C、課程設計進程、設計任務書 |
第二柜 傳動裝置總體設計 | A、總體設計進程、設計任務書(方案3);B、傳動方案擬定(方案1)(方案2);C、 傳動比合理分配 |
第三柜 減速器結構(一) | A、一級圓柱齒輪減速器裝配圖,二級圓柱齒輪減速器裝配圖;B、一級圓柱齒輪減速器,一級齒輪減速器(方形);C、減速器附件 |
第四柜 減速器結構(二) | A、圓錐一圓柱齒輪減速器裝配圖,蝸桿一齒輪減速器裝置圖;B、圓錐一圓柱齒輪減速器,電動機齒輪減速器,蝸桿一齒輪減速器;C、小錐齒輪軸系結構,蝸桿軸系結構 |
第五柜 裝配圖設計(一) | A、圓柱齒輪減速器裝配圖設計:第一、二、三階段草圖;B、軸結構設計過程,圓柱齒輪減速器;C、圓錐一圓柱齒輪減速器(含1級和2級減速器實物),蝸桿減速器(含風冷上置式和水冷下置式減速器實物) |
第六柜 裝配圖設計(二) | A、螺旋起重機裝配設計、變速傳動裝置;B、電動螺旋起重機裝配圖、變速傳動裝置裝配圖;C、電動螺旋起重機、變速傳動裝置圖設計 |
第七柜 設計錯誤分析(一) | A、結構不合理的設計;B、潤滑和密封不適當設計;C、工藝不良設計 |
第八柜 設計錯誤分析(二) | A、設計錯誤綜合分析、錯誤分類說明;B、綜合錯誤改正圖例 |
第九柜 零件工作圖設計 | A、軸零件工作圖正、誤比較說明;B、軸加工、工藝過程、箱體零件圖及實物;C、 齒輪工作圖及齒輪加工工藝說明 |
第十柜 軸系結構結構正誤對照 | A、圓柱齒輪軸系結構正誤對照模型;B、圓錐齒輪軸系結構正誤對照模型;C、蝸輪蝸桿軸系結構正誤對照模型 |
