液晶電視實訓考核裝置,液晶電視實訓考核設備,液晶電視實訓室

MY-510 液晶電視實訓考核裝置適合信息技術類電子技術應用專業的《液晶彩色電視機原理與維修》、液晶彩色電視機維修實訓》課程的教學與實訓，也適合技工學校電子類專業《液晶彩色電視機維修》課程的實習，還可用做職業技能鑒定部門和職業培訓機構家電維修中級、高級班的培訓考核設備。

一、裝置構成：

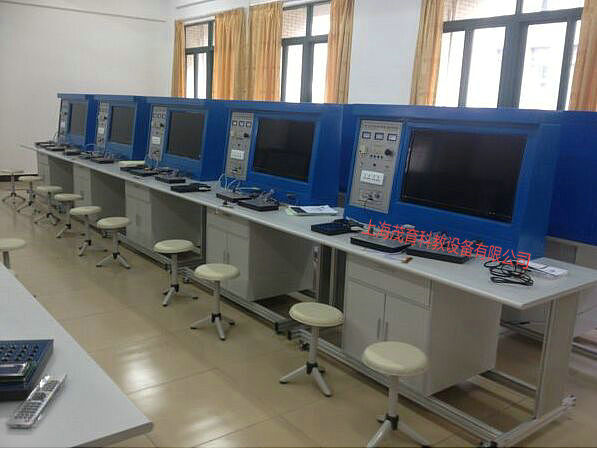

本實訓臺包括電源控制屏、電視機彩色信號發生器、智能考核系統、液晶電視檢測系統、液晶電視等組成。

1、電源控制屏對整個實訓臺的供電系統進行控制，當漏電電流>30mA時，實訓臺整機斷電；電視機彩色信號發生器具有100頻道射頻輸出和視頻全電視信號輸出，為電視機提供彩色信號；

2、實訓內容：共設有十二項故障，有電源輸入故障、反饋信號采集故障、電源輸出故障、PWM控制故障、遙控故障、按鍵故障、液晶屏顯示故障、無聲故障等。故障現象有三無、指示燈無聲無圖像、有聲無圖像、無聲有圖像、黑屏、藍屏等。

2、通過在本裝置上進行故障排查實操練習，可以了解并掌握液晶電視機整機工作原理、開關電源供電和各種保護原理、數字主板對音像視頻信號的處理原理等；并掌握萬能表、示波器等工具檢測和液晶電視機電路的維修方法；并可以設計EMI濾波器電路、PFC功率因數校正電路、PWM控制電路、開機/待機控制電路、過壓/過流/過溫保護電路等，為踏入社會工作打好基礎。

二、裝置創新特色：

1、本實驗臺為鋁合金骨架，結構牢固、規格標準、外型美觀大方。

2、實驗臺采用可拆分式“模塊”結構，具有任意組合，利于功能升級；同時也解決了整機維修難的問題，只要將體積小的掛箱寄回廠家就可以快速、方便的解決相應的問題；另外模塊還可以做為單獨電源使用，移動到任何位置，方便教學；為保證實驗安全，高壓電源輸入輸出采用高安全、可靠的互套插座；低壓信號、電源模塊采用大、小兩種市場上常用大小的插座輸出，這種雙插座接口輸出方便適合不同接插線、連接口的使用。

3、液晶電視可獨立使用：本裝置實訓操作并不針對電視機內構件，而是另外一套經過故障鏡像的組件。此設計可以保證不會因?yàn)閷W(xué)生的誤操作而影響液晶電視機，保證液晶電視的使用壽命。另外在電視機背部插接上通過本公司專門設計的故障消除接口，電視機還可以移動至其他地方正常使用。

三、技術性能：

1、輸入電源：?jiǎn)蜗嗳€制AC220V±10% 50HZ

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）

3、整機容量：＜300VA

4、安全保護：動作電流≤30mA、動作時間≤0.1s

5、外形尺寸：1650mm×660mm×1600mm

6、液晶電視，亮度500cd/m2,反應時間＜16ms，液晶電視型號用戶可自定義。

7、彩色信號發生器：PAL-D/K信號制式，共有100頻道射頻輸出和全電視視頻輸出。共有圓、點、格、黑白格、彩色、單色等16種彩色信號形式，可通過按鍵直接選擇。

8、實訓桌：整體結構采用鋁合金框架落地臺式，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。

四、實訓項目：

1、認識液晶電視的內部結構

2、認識液晶電視中各主要單元的基本結構

3、液晶電視整機工作原理

4、電源電路板總原理框圖

5、EMI濾波器及整流濾波電路

6、開關變壓器

7、PWM控制器FAN6755

8、FAN6755供電電路

9、FAN6755掉電、過壓保護電路

10、FAN6755驅動輸出與過流保護電路

11、FAN6755反饋電路

12、高壓逆變電路原理框圖

13、控制器KA7500C

14、液晶電視機主電路板工作原理

15、液晶顯示屏工作原理

16、液晶電視機電源板檢修思路

17、液晶電視機數字主板檢修思路

18、液晶電視機的基本檢修方法

19、重要器件的檢修方法

20、電源輸出異常檢修方法

21、背光燈異常檢修方法

22、有圖像無聲音故障檢測

23、鍵控/遙控?zé)o效的檢測流程

24、聲音正常，藍屏的檢測流程

25、智能考核軟件的使用

五、配置清單：

序號	名稱	數量	說明	備注
1	液晶電視	1臺		康佳24寸液晶電視
2	存儲柜	2臺
3	鋁合金實驗臺	1臺
4	電源掛箱	1臺		帶漏電保護
5	電源輸出掛箱	1臺
6	液晶電視電源考核板	1塊
7	液晶電視主板考核板	1塊
8	液晶電視智能答題器	1塊
9	萬用表	1只	數字式
10	一字螺絲刀	1把
11	十字螺絲刀	1把
12	實驗導線	5套
13	絕緣膠布	5卷
14	保險絲	20個	5A
