序號 |
名稱 |
主要元件或型號、規格 |
數量 |
1 |
實訓桌 |
1998mm×960mm×780mm(桌臺采用的是4040的鋁型材) |
1張 |
2 |
觸摸屏模塊 |
7英寸 ,昆侖通態 |
1塊 |
3 |
PLC模塊 |
選用西門子 SR40 4臺
西門子 ST40 1臺
通信線、5根,
能完成(1)網絡的硬件連接、調試;(2)網絡參數設置、調試;(3)基于以太網現場總線多臺PLC的復雜網絡數據讀寫程序編寫與調試。 |
1套 |
4 |
變頻器模塊 |
西門子 V20 功率≥0.37KW |
1塊 |
5 |
電源模塊 |
三相電源總開關(帶漏電和短路保護)1個,熔斷器3只,單相電源插座2個,安全插座5個; |
1塊 |
6 |
按鈕模塊 |
24 V/6 A、12 V/2 A各一組;急停按鈕1只,轉換開關2只,蜂鳴器1只,復位按鈕黃、綠、紅各1只,自鎖按鈕黃、綠、紅各1只,24V指示燈黃、綠、紅各2只; |
1套 |
7 |
物料傳送機部件 |
三相交流減速電機(AC380V,輸出轉速130r/min)1臺,送料盤1個,光電開關1只; |
1套 |
8 |
氣動機械手部件 |
單出雙桿氣缸2只,氣手爪1只,旋轉氣缸1只,磁性開關6只,氣流閥6只,非標螺絲2只,雙控電磁換向閥1只;單控電磁閥2只,電磁閥和氣缸都采用日本SMC |
1套 |
9 |
皮帶輸送機部件 |
三相減速電機(380 V,輸出轉速40r/min)1臺,平皮帶1400X98X1.5 mm 1條; |
1套 |
10 |
加工機構 |
主要由物料臺、物料夾緊裝置、龍門式二維運動裝置、主軸電機、刀具以及相應的傳感器、磁性開關、電磁閥(日本SMC)、直流電機、滾珠絲桿副、支架、機械零部件構成。 |
1套 |
11 |
物件包裝機構 |
主要由井式供料單元、三工位旋轉工作臺、平面軸承、沖壓裝配單元、光電傳感器磁性開關(歐姆龍)、電磁閥(日本SMC)、直流電機、支架、機械零部件構成。 |
1套 |
12 |
物件分揀部件 |
單出桿氣缸3只,金屬傳感器1只,光傳感器2只,磁性開關6只,物件導槽3個,單控電磁換向閥3只,氣缸和電磁閥均采用日本SMC |
1套 |
13 |
接線端子模塊 |
接線端子和安全插座 |
1塊 |
14 |
物料 |
金屬5個,尼龍黑白各5個 |
15個 |
15 |
安全插線 |
|
1套 |
16 |
氣管 |
Φ4Φ6,氣管為藍色,每臺配有足量氣管 |
1套 |
17 |
PLC編程線纜 |
|
1條 |
18 |
觸摸屏與計算機通信線 |
|
1條 |
19 |
觸摸屏與PLC通信線 |
|
1條 |
20 |
配套工具 |
|
1套 |
21 |
產品配套光盤 |
|
1套 |
22 |
線架 |
|
1個 |
23 |
電腦推車 |
|
1臺 |
24 |
靜音空氣壓縮機 |
0Mpa-1.0Mpa,氣泵噪音≦65分貝,符合國家標準 |
1臺 |
三、技術參數 :
1、交流電源:三相五線 AC 380V±10% 50 Hz;
2、工作溫度:-10~40 ℃;環境濕度:≤90%(25℃);
3、外形尺寸:長×寬×高=1998mm×960mm×1500mm;
4、整機功耗:≤1.5 kW;
5、安全保護措施:具有接地保護、漏電保護功能,安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

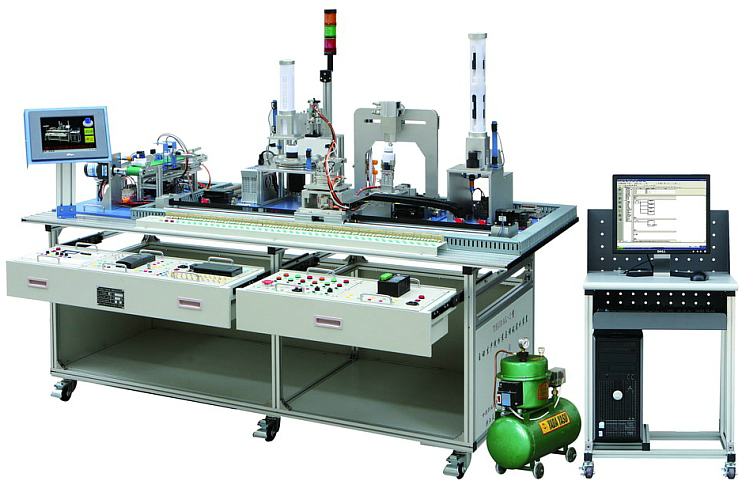

四、實訓裝置結構:
實訓裝置臺架為鋁合金導軌式,實訓考核裝置PLC模塊的I/O 端子、變頻器的接線端子、各常用模塊與PLC的連接端子,均與安全插座連接,使用帶安全插頭的導線進行電路連接;各指令開關、光電開關、傳感器和指示元件的電路,則通過端子排進行連接。插拔線連接電路與端子牌連接電路相結合,既保證學生基本技能的訓練、形成和鞏固,又保證電路連接的快速、安全和可靠。
1、鋁合金導軌式實訓臺:可以安裝送料機構、機械手、傳輸分揀機構。實訓模塊及PLC主機等可以放置在拉出式的支架上。
2、觸摸屏模塊:TPC7062TI模塊材料要求:高強度塑料外殼、重量輕,面板是鋁塑板,圖案、文字符號采用進口油墨絲印。
3、PLC模塊及變頻器模塊:PLC 40點以上IO西門子;變頻器:西門子;模塊材料要求:高強度塑料外殼、重量輕,面板是鋁塑板,圖案、文字符號采用進口油墨絲印。
4、電源模塊:三相電源總開關(帶漏電和短路保護)1個,熔斷器3只,單相電源插座2個,安全插座5個;
按鈕模塊:24 V/6 A、12 V/2 A各一組;急停按鈕1只,轉換開關2只,蜂鳴器1只,復位按鈕黃、綠、紅各1只,自鎖按鈕黃、綠、紅各1只,24V指示燈黃、綠、紅各2只;
5、一體化接線排:接線排殼體上兩側相對設置有一初級接線區(接線端子)和一次級接線區(安全插座);接線端子與對應的安全插座通過導電彈性件連接;接線排殼體邊緣卷折,設有固定用的螺孔,可以固定在實訓桌上。
6、井式上料機構:井式工件庫1件,物料推出機構1件,光電傳感器2只,磁性開關2只,單缸氣缸1只,單控電磁閥1只,警示燈1只,主要完成將工件庫中的工件依次推出。氣缸及附屬傳感器選用SMC。
7、氣動機械手裝置:四自由度氣動機械手,氣缸及附屬傳感器選用SMC;整個搬運機構能完成四個自由度動作,手臂伸縮、手臂旋轉、手爪上下、手爪松緊。氣缸及附屬傳感器選用SMC。
8、加工機構:主要由物料臺、物料夾緊裝置、龍門式二維運動裝置、主軸電機、刀具以及相應的傳感器、磁性開關、電磁閥、步進電機及驅動器、主軸電機、滾珠絲桿副、支架、機械零部件構成。
9、物件包裝機構:主要由井式供料單元、三工位旋轉工作臺、平面軸承、沖壓裝配單元、光電傳感器磁性開關、電磁閥(日本SMC)、直流減速電機、支架、機械零部件構成。
10、物料分揀裝置:傳送帶通過三相異步電動機驅動,在傳送帶端點處設計有落料口,通過光電傳感器檢測物料;傳送帶上裝有三個出料槽,對應位置有電感傳感器、光纖傳感器等,同時正對料槽位置裝有推料氣缸,共計三個氣缸。傳送帶采用可拆卸的鋁合金支架。氣缸及附屬傳感器選用SMC。
五、光機電一體化實訓裝置-實訓內容:
1、氣動系統的安裝與調試項目:
選用該裝置配置的單出桿氣缸、單出雙桿氣缸、旋轉氣缸等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控制元件,可完成下列氣動技術的工作任務:
項目一 氣動方向控制回路的安裝;
項目二 氣動速度控制回路的安裝;
項目三 擺動控制回路的安裝;
項目四 氣動順序控制回路的安裝;
項目五 氣動機械手裝置的安裝;
項目六 氣動系統安裝與調試;
2、電氣控制電路的安裝和PLC程序編寫項目:
選用該裝置配置的PLC模塊、變頻器模塊和指令開關、傳感器等,可完成下列PLC應用技術工作任務:
項目七 電動機正反轉控制電路的連接與控制程序編寫;
項目八 電動機調速控制電路的連接與控制程序編寫;
項目九 氣動方向控制程序編寫;
項目十 氣動順序動作控制程序編寫;
項目十一 氣動機械手控制程序編寫;
項目十二 皮帶輸送機控制程序編寫;
項目十三 機電一體化設備控制程序編寫;
項目十四 自動生產線控制程序編寫。
3、機電設備安裝與調試項目
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等,可完成下列機電設備安裝和機電一體化技術的工作任務:
項目十五 傳動裝置同軸度的調整;
項目十六 皮帶輸送機的安裝與調整;
項目十七 搬運機械手設備安裝與調試;
項目十八 物件分揀設備的安裝與調試;
項目十九 送料設備的安裝與調試;
項目二十 自動生產線設備安裝與調試。
4、自動控制系統安裝與調試項目
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等,可完成下列機電設備安裝和機電一體化技術的工作任務:
項目二十一 多種傳感器的安裝與調試;
項目二十二 機械手的自動控制;
項目二十三 皮帶輸送機的自動控制;
項目二十四 機電一體化設備的自動控制;
項目二十五 PLC控制系統的安裝與調試;
項目二十六 自動生產線的安裝與調試。
5. PLC工業通訊網絡的安裝及調試
系統選用西門子PLC主控制器,基于本網絡通信功能,可完成下列工業現場總線通信技術訓練任務:
項目二十七 S7網絡的硬件連接、調試
項目二十八 S7網絡參數設置、調試
