電力電子高級技師實訓考核裝置,電力電子高級技師實訓考核設備

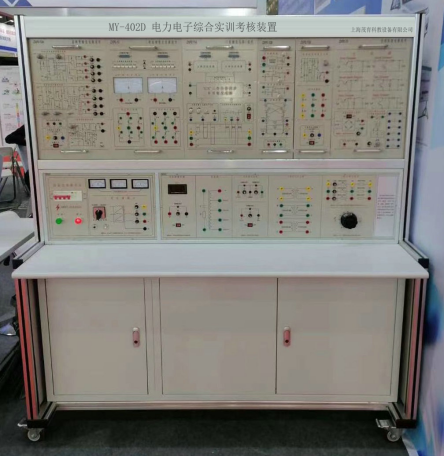

MY-402D 電力電子高級技師實訓考核裝置是為電子類工種和電工工種的等級電工實訓考核而設計,能反映電力電子技術的發展對工廠企業應用的及時性和先進性,結合上?茖W(xué)技術出版社出版的《職業技能鑒定培訓教材維修電工中級》中相關內容及要求,對相關工種技術工人進行實訓、考核、鑒定;適合各大中專院校開設的《電力電子學》、《變流技術》等課程學生實驗、實訓。
一、功能特點:
1、控制屏采用框架式結構,實訓考核組件可以自由結合,通用性強,增加核心部件即可擴展新課題的實訓、考核,與相應軟、硬件技術的發展而同步升級。
2、配置設故考核軟件,由教師通過電腦統一設置故障,方便、快捷,每個實訓項目可設故障點不少于30個,考核、訓練成績自動記錄、評分、存檔、極大提高學校管理水平。
3、采用德國流行的實訓考核裝置結構、技術和方法,合理科學,實訓從簡到難,循序漸進的原則,注重學員對電力電子線路細節分析及實際運用。
4、裝置保護功能完善、工藝先進、造型大方。
二、技術性能:
1、輸入電源:交流380V ±10% 50Hz,三相五線
2、輸出電源:
1)外部電源經安全隔離變壓器和多級安全保護裝置后從多組插座輸出,提供~380V、~220V、~110V交流電源。
2)直流電源:0~15V/1.5A電源為控制板供電,1路12V電源為故障設置電源。
3)真有效值電壓電流測量?jī)x表:數顯指示,測量電壓或電流的真有效值,量程為5A,500mA,50mA,500V,50V,5V共六檔,精度為0.2級,具有良好的過流、過載保護功能。
3、外形尺寸:1500×700×1400mm
4、工作溫度:-10~40℃;環境濕度:≤90%(25℃)
5、裝置容量:<1.5KVA 6、移動腳輪:100*60mm
三、構成與配備:
1、實訓桌:1500×700mm,鋼木結構。
2、掛箱支架:長1400mm,上下二層,內有滑槽。
3、實訓模塊配置:直流電動機模塊、電腦接口模塊、三相電源變壓器、同步變壓器模塊、雙脈沖控制器、晶閘管Ⅰ、晶閘管Ⅱ、二極管板、負載板、三相整流電路、TL494脈寬調制解調器、MOSFET模塊、三相逆變電路,真有效值電壓電流表模塊。
4、設故考核軟件:通過電腦自動設置實訓考核故障點,每個實訓項目設置故障點不少于30個,學生分析確定故障點后,在答題界面輸入答案后故障點自動消失,并自動記錄各項成績。(電腦自備)
5、附件:
1)電源插座掛板1塊
2)安全導線50根、標準導線50根
3)短接橋10只
4)通信電纜1組
5)數字萬用表1只。
四、實訓項目:
1、三相半波可控整流電路(電感性負載)
2、三相橋式半控整流電路(電阻性負載)
3、三相橋式半控整流電路(電感性負載)
4、三相橋式全控整流電路(電阻性負載)
5、三相橋式全控整流電路(大電感性負載)
6、帶平衡電抗器的雙反星形可控整流電路
7、A型雙象限直流斬波電路
8、B型雙象限直流斬波電路
9、橋式可逆直流斬波電路
10、降壓型直流斬波電路
11、升壓型直流斬波電路
12、升降壓型直流斬波電路
