鉗工實訓室簡介

‌鉗工實訓室是專業基礎技能實訓室之一，主要承擔機械、汽車、冶金等專業實踐教學的任務，同時可承擔鉗工基本技能和職業資格考證的實訓教學任務。‌ 實訓室設備包括鉗工臺、鉆床、砂輪機等，能夠進行銼削、鋸割、磨削、劃線、鉆孔、攻絲及配合工件等實訓項目。

二、鉗工實訓室-配置：

序號

設備名稱

實驗?zāi)康?/strong>

數量

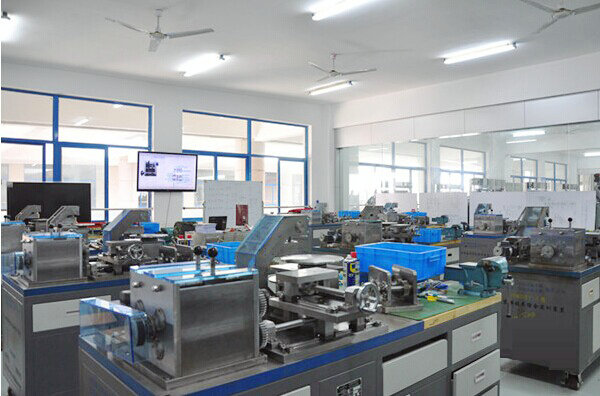

MY-522A 機械裝調技術綜合實訓裝置

實訓項目
項目一：鉗工基本操作技能實訓
任務一劃線技能訓練
任務二銼削技能訓練
任務三鋸削技能訓練
任務三鉆削技能訓練
任務四攻、套螺紋技能訓練
任務五刮削技能訓練
項目二：變速箱的裝配與調整
根據裝配圖及裝配工藝要求，進行軸承、軸、鍵、滑移齒輪、箱體等的裝配與調整。
項目三：減速器的裝配與調整
根據裝配圖及裝配工藝要求，完成減速器的裝配與調整。
項目四：沖床機構的裝配與調整
根據裝配圖及裝配工藝要求，完成沖床機構的裝配與調整。
項目五：間歇回轉工作臺的裝配與調整
根據裝配圖及裝配工藝要求，進行蝸輪蝸桿、四槽槽輪、軸承、支座等的裝配與調整。
項目六、二維工作臺的裝配與調整
根據裝配圖要求，進行直線導軌、滾珠絲杠、軸承、支座等的裝配與調整。
項目七、離合器的裝配與調整
根據裝配圖要求，進行離合器的活動端、固定端、操縱桿、支座等的裝配與調整。
項目八、機械傳動的安裝與調整
任務一帶傳動機構的裝配與調整
任務二鏈傳動機構的裝配與調整
任務三齒輪傳動機構的裝配與調整
項目十、機械系統運行與調整
根據總裝配圖要求，將各單元組裝成系統，按要求進行調整，達到預定功能。

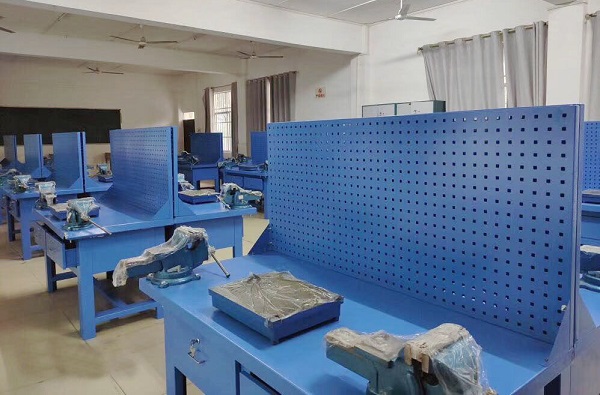

MY-QG01鉗工實訓臺

一、功能特點：
1、鉗工的主要任務：
加工零件：一些采用機械方法不適宜或不能解決的加工，都可由鉗工來完成。如：零件加工過程中的劃線，精密加工（如，刮削挫削樣板個制作模具等等）以及檢驗及修配等。
裝配：把零件按機械設備的裝配技術要求進行組件，部件裝配合總裝配，并經過調整，檢驗合試車等，使之成為合格的機械設備。
設備維修：當機械在使用過程中產生故障，出現損壞或長期使用后精度降低，影響使用時，也要通過鉗工進行維護合修理。
工具的制造和修理：制造和修理各種工具，卡具，量具，模具和各種專業設備。
2、鉗工各項操作技能：
劃線，鏨削，鋸削，銼削，鉆孔，擴孔，锪孔，鉸孔，攻螺紋，套螺紋，矯正和彎形，鉚接，刮削，研磨，機器裝配調試，設備維修，測量和簡單的熱處理。
3、鉗工的主要工具：
鉗工主要是以銼刀鉆鉸刀老虎鉗臺虎鉗車床銑床磨床為主的工具進行裝配和維修的技術工人。
4、鉗工的種類：
鉗工（普通鉗工）：對零件進行裝配，修整，加工的人員。
機修鉗工：主要從事各種機械設備的維修修理工作。
工具鉗工：主要從事工具，模具，刀具的制造和修理。
MY-QG01鉗工臺（4工位）配置：
可以完成常用工具的認識和使用，錘、鋸、銼、鑿、劃線、裝配、調試、安裝等教學工具。

序號	名稱	規 格	單位	數量
1	鉗工桌臺面	1500X1500X50mm（實心板變形小，承重佳。與鋼架強攻螺絲固定。）	張	1
2	操作臺面	1500X1500X1.5mm，優質鍍鋅鋼板	張	1
3	多功能防護網	1500X750X20mm 20X20金屬方管，壁厚1.0。R≥2.0金屬絲筋網格。壁厚≥1.0沖孔金屬隔板。	套	1
4	桌架	1500X1500X700mm 60X40金屬方管，壁厚≥1.5。壁厚≥1.0金屬雙側隔板。	套	1
5	工具抽屜	520X420X150mm，優質滑軌�；蛉摪�	只	4
6	臺虎鉗	6寸	臺	4
7	鋼鋸架		把	4
8	圓銼刀	8---12寸	套	2
9	半圓銼刀	8----12寸	套	2
10	方銼刀	8----12寸	套	2
11	扁銼刀	8----12寸	套	2
12	三角銼刀	8----12寸	套	2
13	劃線平板	300×400MM	臺	2
14	榔頭	1p	把	4
15	圓規	6寸	把	4
16	角尺	200×125mm	把	4
17	鋼尺	150	把	4
18	劃針	長120	支	4
19	內外卡鉗	6寸	套	2
20	三角刀	6寸	把	2
21	鏟刀	14寸	把	2
22	油石		塊	1
23	絲錐	M 6 8 10 12 14	套	2
24	扳牙	M 6 8 10 12 14	套	2
25	鑿子		套	2
26	什錦銼	一組	套	2
27	手虎鉗	40 mm	把	2
28	鋼鋸條	50條	盒	2
29	活動扳手	200×24	把	4
30	鋼絲鉗	8寸	把	4
31	一字批	4寸	把	4
32	十字批	4寸	把	4
33	呆扳手	8、10、14	套	2
34	鐵皮剪刀		把	2
35	絲攻扳手		把	4
36	扳牙扳手		把	4
37	尖嘴鉗	6寸	把	4
38	鋼絲刷		把	4
