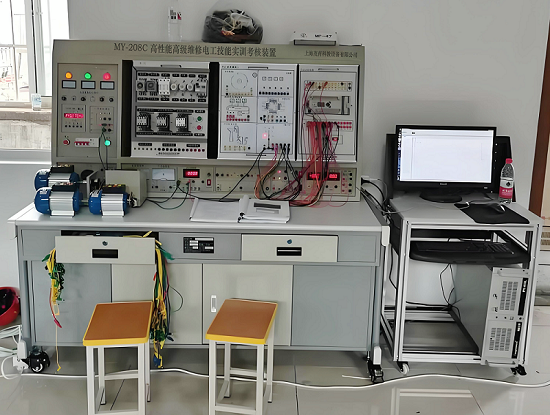

高級電工培訓考核裝置

一、MY-208 高級電工培訓考核裝置-是根據勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的,它適用于《中級維修電工》、《高級維修電工》和教材要求的電氣控制線路,通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練,快速掌握課程要求的實際應用技術和操作技能,具有針對性、實用性、科學性和先進性,它能滿足技師技術及中、高級維修電工考核大綱的要求,是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。

、產品特點
1、實訓元器件都裝在作為掛板的安裝板上,操作方便、更換便捷,可擴展功能或開發新實訓;操作內容的選擇具有典型性、實用性。
2、技能培訓用的控制線路和配套的小電機經特殊設計,可模擬工廠的各類電力拖動系統,并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求。
3、裝置設有電壓型漏電保護器和電流型漏電保護器,能確保操作者的安全;各電源的輸出均有監示及短路保護等功能,各測量儀表均有可靠的保護功能,使用安全可靠。
4、所有的元器件都通過導線引到接線端子上,學生接線時只需在端子上進行接線,有利于保護元器件。
、技術性能
1、輸入電壓:三相四線~380V±10% 50Hz
2、裝置容量:<1.5kVA
3、外形尺寸:1.68m×0.7m×1.6m
、裝置配備
實訓裝置由控制屏、實訓桌、電氣控制掛箱、電動機等組成。
(一)控制屏
控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板。具體功能如下:
1、主控板
(1)三相四線電源輸入,由接觸器通過起、停按鈕進行操作,接通總開關;設有漏電保護器、保險絲等器件?刂破猎O(shè)有單相三極220V電源插座及三相四極380V電源插座。
(2)設有450V指針式交流電壓表,通過波段開關切換監控電網電壓。
2、交流電源
設有變壓器一只,原邊220V、副邊26V和6.3V的交流電壓,26V用于能耗制動中整流電路的交流電源。
3、整流二極管:1N5408 四只,用于能耗制動的整流電路。
4、三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
5、交直流儀表
交流電壓表:0~500V帶鏡面交流電壓表一只,精度1.0級
交流電流表:0~5A帶鏡面交流電流表一只,精度1.0級,具有超量程報警、指示、切斷總電源等功能
功率、功率因數表:由一套微電腦,高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度,將被測電壓、電流瞬時值的取樣信號經A/D變換,采用專用DSP計算有功功率、無功功率。功率的測量精度0.5級,電壓、電流量程分別為450V、5A,可測量負載的有功功率、無功功率、功率因數及負載的性質;還可以貯存、記錄15組功率和功率因數的測試結果數據,并可逐組查詢
(二)實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板;設有帶鎖抽屜,用于放置工具及資料,實驗臺下方設有吊柜,柜內可放置實訓模塊,造型美觀大方;實驗桌底部裝有四個萬向輪,便于移動。
五、實訓內容
1、三相異步電動機直接啟動控制
2、三相異步電動機接觸器點動控制線路
3、三相異步電動機接觸器自鎖控制線路
4、具有過載保護的正轉控制線路
5、按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
6、三相異步電動機的順序控制
7、三相異步電動機的多地控制
8、接觸器控制Y/△降壓起動控制線路
9、時間繼電器控制Y/△降壓起動控制線路
10、安裝調試通電延時帶直流能耗制動Y-△啟動控制線路
11、接觸器聯鎖的正反轉控制線路
12、按鈕接觸器復合聯鎖電動機正反轉控制線路
13、接觸器控制串聯電阻降壓起動控制線路
14、時間繼電器控制串聯電阻降壓起動控制線路
15、工作臺自動往返控制線路
16、半波整流能耗制動控制線路
17、單相運行反接制動控制線路
18、C620型車床的接線、故障與維修
19、Z3040搖臂鉆床接線、故障與維修
20、Z3050搖臂鉆床實訓:讓學生掌握Z3050搖臂鉆床的電氣工作原理以及其排故的技能,可進行20項故障點的電路考核。
21、X62萬能銑床實訓考核掛件:讓學生掌握X62W型銑床的電氣工作原理以及其排故的技能,可進行20項故障點的電路考核
六、實訓掛箱介紹:
序號 名 稱 主要器件及功能 數量
1 Z3050搖臂鉆床實訓 讓學生掌握Z3050搖臂鉆床的電氣工作原理以及其排故的技能,可進行20項故障點的電路考核。 1套
2 X62萬能銑床實訓考核掛件 讓學生掌握X62W型銑床的電氣工作原理以及其排故的技能,可進行20項故障點的電路考核。 1套
3 PLC可編程控制器實訓組件 三菱FX3U-48MR,(24路數字量輸入/24路數字量輸出)配套SC-11編程電纜。 1套
4 變頻器實訓組件 采用臺達A700變頻器,變頻器可獨立使用,也可以將變頻器與PLC配套使用; 1套
5 網孔實操板 通過搭配元器件,學生可自行在網孔板上固定、安裝、布局、走線和調試,培養學生的動手能力和操作技能。該網孔板還可作為實訓項目擴展模塊。 1套
6 三相鼠籠電動機 三相交流380V供電,Y型連接,額定電流0.2A,額定轉速1430 r/min,額定功率功率40W。絕緣等級E級。 1臺
7 三相鼠籠電動機 三相交流380V供電,△型連接,額定電流0.2A,額定轉速1430 r/min,額定功率功率40W。絕緣等級E級。 1臺
8 實訓指導書   1套
9 實訓導線及配件 采用高可靠護套結構手槍插連接線(不存在任何觸電的可能),里面采用無氧銅抽絲而成頭發絲般細的多股線,達到超軟目的,外包丁晴聚氯乙烯絕緣層,具有柔軟、耐壓高、強度大、防硬化、韌性好等優點,插頭采用實芯銅質件外套鈹輕銅彈片,接觸安全可靠。 1套
10 電工電子工具套裝 工具箱、數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、驗電筆、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲、吸錫器等工具。 1套
