高校電力電子高級技師實驗裝置
2024-07-24

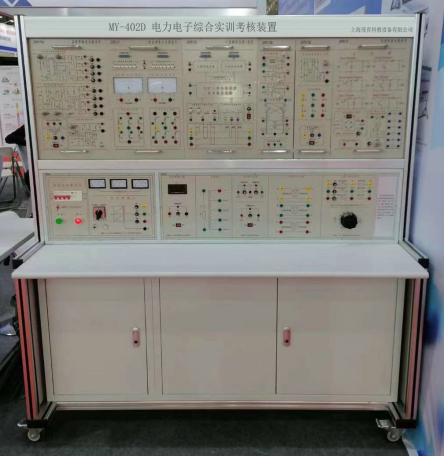

高校電力電子高級技師實驗裝置
一、
MY-402D
高校電力電子高級技師實驗裝置
-
是為電子類工種和電工工種的等級電工實訓考核而設計,能反映電力電子技術的發展對工廠企業應用的及時性和先進性,結合上海科學技術出版社出版的《職業技能鑒定培訓教材維修電工中級》中相關內容及要求,以科學的手段對相關工種技術工人進行實訓、考核、鑒定。適合各大中專院校開設的《電力電子學》、《變流技術》等課程學生實驗、實訓。
二
、
實訓臺
特點
:
1、控制屏采用框架式結構,實訓考核組件可以自由結合,通用性強,增加核心部件即可擴展新課題的實訓、考核,與相應軟、硬件技術的發展而同步升級。
2、配置設故考核軟件,由教師通過電腦統一設置故障,方便、快捷,每個實訓項目可設故障點不少于30個,考核、訓練成績自動記錄、評分、存檔、極大提高學校管理水平。
3、采用德國流行的實訓考核裝置結構、技術和方法,合理科學,實訓從簡到難,循序漸進的原則,注重學員對電力電子線路細節分析及實際運用。
4、裝置保護功能完善、工藝先進、造型大方。
三
、技術性能
1、輸入電源:交流380V ±10% 50Hz,三相五線
2、輸出電源:
1)外部電源經安全隔離變壓器和多級安全保護裝置后從多組插座輸出,提供~380V、~220V、~110V交流電源。
2)直流電源:0~15V/1.5A電源為控制板供電,1路12V電源為故障設置電源。
3)真有效值電壓電流測量儀表:數顯指示,測量電壓或電流的真有效值,量程為5A,500mA,50mA,500V,50V,5V共六檔,精度為0.2級,具有良好的過流、過載保護功能。
3、外形尺寸:1500×700×1400mm
4、工作溫度:-10~40℃;環境濕度:≤90%(25℃)
5、裝置容量:<1.5KVA
6、移動腳輪:100*60mm
四
、構成與配備
1、實訓桌:1500×700mm,鋼木結構。
2、掛箱支架:長1400mm,上下二層,內有滑槽。
3、實訓模塊配置:直流電動機模塊、電腦接口模塊、三相電源變壓器、同步變壓器模塊、雙脈沖控制器、晶閘管Ⅰ、晶閘管Ⅱ、二極管板、負載板、三相整流電路、TL494脈寬調制解調器、MOSFET模塊、三相逆變電路,真有效值電壓電流表模塊。
4、設故考核軟件:通過電腦自動設置實訓考核故障點,每個實訓項目設置故障點不少于30個,學生分析確定故障點后,在答題界面輸入答案后故障點自動消失,并自動記錄各項成績。(電腦自備)
5、附件:電源插座掛板1塊、安全導線50根、標準導線50根、短接橋10只、通信電纜1組、數字萬用表1只。
五
、實訓項目
:
1、三相半波可控整流電路(電感性負載)
2、三相橋式半控整流電路(電阻性負載)
3、三相橋式半控整流電路(電感性負載)
4、三相橋式全控整流電路(電阻性負載)
5、三相橋式全控整流電路(大電感性負載)
6、帶平衡電抗器的雙反星形可控整流電路
7、A型雙象限直流斬波電路
8、B型雙象限直流斬波電路
9、橋式可逆直流斬波電路
10、降壓型直流斬波電路
11、升壓型直流斬波電路
12、升降壓型直流斬波電路
13、三相全控橋式有源逆變電路
