高性能電工電子電拖實訓裝置
一、MY-201C 高性能電工電子電拖實訓裝置-概述:
電工電子電拖綜合實訓裝置-是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的要求,并按照職業教育的教學和實訓要求而設定,涵蓋"電路分析""電工基礎""電工學" "電機控制""繼電接觸控制"等課程的實訓大綱要求,其適合高等職業院校、技校、職校等實驗室新建、擴建、更新?lián)Q代,為學校迅速開設實訓課程提供了理想的實訓設備。
二、特點:
1、綜合性強:綜合了目前國內各類學校電工類基礎課程的全部實訓內容。
2、實訓的深度和廣度可根據需要作靈活調整,裝置采用掛箱式結構,更換便捷,添加部件即可擴展功能或開發新的實訓項目。
3、測量儀表精度高,采用數字化、智能化模式,符合現代測量發展方向。
4、安全性能高:實訓屏上380V交流輸出處設有單片機全程控制的一套過流保護裝置,相間、線間直接短路或過載,電流超過設定值,系統即告警并切斷總電源,確保設備安全。
5、裝置結構合理,性能優越,配套完整,外觀豪華大氣。
6、根據電壓不同,實訓連接線及插座采用不同的結構,使用安全、可靠。
三、技術性能:
1、工作電源:三相四線(或三相五線)~380V±5% 50Hz
2、溫度:-10℃~40℃,相對濕度<85%(25℃)
3、裝置容量:<1.5KVA
4、重量:100Kg
5、外形尺寸:1600mm×700mm×1500mm
四、實訓裝置基本配置及功能

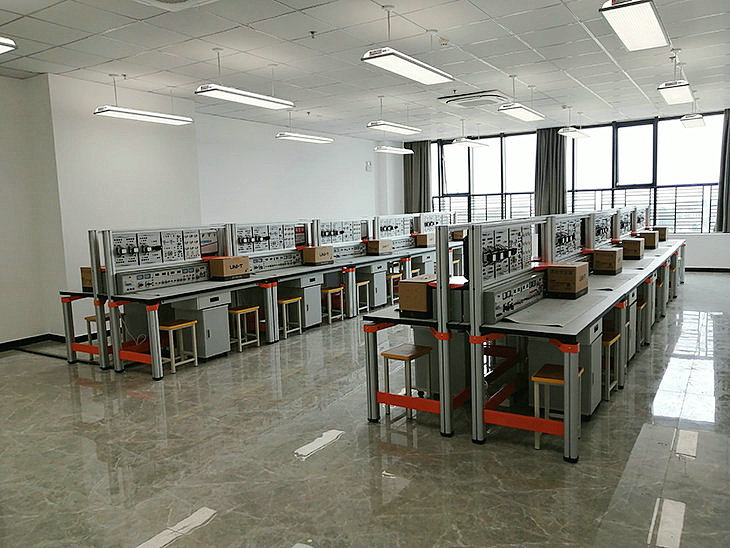

裝置由主機箱、實驗桌、實訓屏、實訓掛箱、移動矮柜、示波器架、學生凳等組成。實訓裝置支架與實訓桌可組合、可拆裝。支架與桌腳一體,鋁合金結構,實訓掛箱、各實驗模塊可根據實驗需求自由組合放置。
(一)主機箱
主機箱為鐵質雙層亞光密紋噴塑結構,鋁質面板,為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器(包括頻率計)、測試儀表及實訓器件等。
具體功能如下:
1、控制及交流電源部分
(1)提供三相固定380V交流電源,相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。
★(2)、實驗室智慧用電安全控制系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能;電源具有一鍵鎖定功能,處理故障時,防止漏電保護器合閘,造成觸電危險;電源具有故障鎖定功能,發生故障導致跳閘時,不能人為上電,只能通過遠程清除故障后,才能上電成功;能通過無線4G和有線以太網與手機APP和PC端云平臺通訊,沒有網絡的情況下,教室整套智能電源管理系統可離線獨立運行。
1)、智能終端:智能電源管理系統以32位ARM為核心,采用4.3寸彩色觸摸屏為人機交互界面,實時監控設備運行情況,提供Zigbee、CAN等多種通信模式,具備語音播報功能。能實時監測三相電壓、電流、功率,功率因數、頻率、電能等參數,液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數;設備時間管理包含年月日時間的顯示;用戶通過刷卡方式請求開啟設備,PC端進行授權之后,設備可啟動使用,PC端可分時預約設備的啟動和停止!
2)、手機APP:用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等;用電數據界面能智能查找近2年用電數據,設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等?刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。
3)、PC端軟件:每個設備狀態信息顯示,具有多個子界面,具有故障分析,用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計;具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備,可單獨控制每臺設備的開關!
4)、后臺系統:包含賬號管理、設備管理、報修管理、用戶管理,設備管理:
①、包含監控管理:實時視頻監控每個教室,可一鍵預覽所有設備的在線和運行情況,分析設備使用率及運行時間!
②、包含設備節點:可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
5)、報修管理:用戶可進行遠程報修,反應設備故障信息,編輯報修情況,后臺可進行遠程維護,及時跟進,以有效解決用戶設備維護。
6)、用戶管理:可連通手機號,對賬戶進行一對一的安全加密,實名認證,防止賬戶泄密、防盜,現場數據連接云平臺后臺數據庫管理。
現場需對功能逐一演示,提供有效、權威的證明文件,佐證該產品的可靠、安全、合法性。
(2)提供單相0~250V/2A連續可調交流電源一路(配備一臺0.5KVA單相調壓器)。同時經整流環節可得一組0-240V連續可調直流電源,有表指示輸出電壓值。
(3)提供~220V插座2只,為外部儀器提供工作電源。
2、日光燈引線端口。
3、配備實訓用220V/30W日光燈管及支架一套:220V/30W日光燈管及支架一套置于主機箱底部,即不占空間又便于實訓狀況觀察。
4、直流電源部分
(1)雙路恒流穩壓電源,二路輸出電壓均為0-30V,內置式繼電器自動換檔。多圈電位器連續調節,使用方便。輸出最大電流為1.5A,具有預設式限流保護功能,輸出有0.5級數字電流表、電壓表指示,電壓穩定度10-2,負載穩定度10-2,紋波電壓5mv。
(2)低壓直流穩壓電源:+5V,+24V、±12V具有短路保護功能。
(3)恒流源:一路0-500mA連續可調恒流源,分2mA、20mA、500mA三檔,配有數字式直流毫安表指示輸出電流,具有輸出開路、短路保護功能。
5、功率輸出函數發生器/頻率計:采用直接數字頻率合成(DDS)產生高精度正弦波,方波和三角波。采用大屏幕LCD顯示輸出頻率、波形,衰減值。
正弦波輸出幅度 |
≥10V |
輸出阻抗 |
50Ω |
失真度 |
<1%(0.1HZ-- 1KHz) |
頻率范圍 |
0.1HZ~3MHz,采用鍵盤直接輸入數字設定頻率 |
輸出幅度 |
電位器調節,正弦波輸出具有20db,40db衰減 |
方波占空比 |
可調, 調節范圍:1%-99%調節;方波和三角波采用TTL電平輸出。 |
頻率計最高測量范圍 |
100MHz,自動換檔 |
6、智能測量儀表:
6.1、智能交流電壓表1只:測量范圍:0-1000V,設置1V/10V/100V/1000V四量程,六位數碼顯示測量值。儀表采用現代化技術,數碼中文顯示,具備智能化、數字化,上位機通訊功能,通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
6.2、智能交流電流表1只:測量范圍:0-5A, 設置10mA/500mA/5A三檔量程,六位數碼顯示測量值。儀表采用現代化技術,數碼中文顯示,具備智能化、數字化,上位機通訊功能,通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
6.3、智能直流電壓表1只:測量范圍:0-1000V,設置1V/10V/100V/1000V四檔量程,六位數碼顯示測量值。儀表采用現代化技術,數碼中文顯示,具備智能化、數字化,上位機通訊功能,通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
6.4、智能直流電流表1只:測量范圍:0-5A,設置10mA/500mA/5A三檔量程,六位數碼顯示測量值。儀表采用現代化技術,數碼中文顯示,具備智能化、數字化,上位機通訊功能,通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
6.5、功率、功率因數表1只:功率測量精度0.5級,功率因數測量范圍0.3-1.0,電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型,負載類型:L、R、C。儀表采用現代化技術,數碼中文顯示,具備智能化、數字化,上位機通訊功能,通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
(二)實訓掛箱及配件
1、DGJ-10 電路基礎實訓(一)
完成疊加原理、基爾霍夫定律、戴維南定理、諾頓定理、互易定理、歐姆定律等實訓;提供電阻、電感、電容,完成R、L、C串聯諧振、一階、二階動態電路的研究、電壓源與電流源的等效變換、負載獲得最大功率的條件、電阻的串、并聯等實訓。
2、DGJ-11 電路基礎實訓(二)
提供燈泡、穩壓管、電位器、電阻箱等,完成已知和未知電路元件伏安特性的測繪、電容的充放電等實訓。
3、DGJ-12 交流電路實訓(一)
提供電阻、電感、高壓電容(0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V),完成日光燈功率因數提高實訓、RLC串聯交流電路實訓、RLC并聯交流電路實訓以及電感、電容元件在直流電路和交流電路中的特性實訓。
4、DGJ-14 電路基礎實訓(三)
儀表量程擴展實訓(電流表、電壓表量程的擴展)。
5、DGJ-15 電工綜合技能實訓(一)
電流表、電壓表和歐姆表的設計。
6、DGJ-16 電工綜合技能實訓(二)
運算放大器的應用實訓、報警保護電路的設計及其應用實訓、整流濾波電路的設計及應用實訓、過流保護的設計及其應用實訓。
7、DGJ-18 鐵芯變壓器、互感/電度表實訓
鐵芯變壓器一只(50VA、36V/220V),原、副邊均設有保險絲及電流插座,方便測試并能可靠保護防止變壓器損壞;互感線圈一組,兩個空心線圈L1、L2裝在滑動架上,可調節兩個線圈間的距離,并可將小線圈放到大線圈內,配有大、小鐵棒各一根,燈泡九個,電度表一只,規格為220V、3/6A,其電源線、負載線均已接在電度表接線架的接線柱上,實訓方便,
8、電氣控制實訓掛箱:鋁質面板,后蓋由拉模成型鋁型材與注塑成型塑料件構成,電氣元件接線點都已引到安全插座,實驗接線方便安全、快捷。
(1)電氣控制實訓掛箱一:交流接觸器2只
(2)電氣控制實訓掛箱二:交流接觸器1只、熱繼電器1只
(3)電氣控制實訓掛箱三:時間繼電器1只,按鈕紅、黃、綠
(4)電氣控制實訓掛箱四:行程開關4只,交流接觸器1只,按鈕1只,電阻(510Ω/25W)2只
9、三相交電機2臺:380V/180W,鋁質外殼。
10、DG-11 數字電路、模擬電路實驗掛件:
提供穩壓電源四路( ±5V/ 0.5A ; ±15V/ 0.5A ,均有短路保護、自動恢復功能)、低壓交流電源( 0V 、 6V 、 10V 、 14V 抽頭各一路及中心抽頭 17V 兩路)、四位十進制譯碼顯示器、兩組撥碼盤、 8 位邏輯開關、 8 位電平指示器、三態邏輯筆、單次脈沖源、揚聲器、振蕩線圈、按鍵、橋堆及電位器等。另外,還設有一些高可靠圓腳集成電路插座( 8P 2 只、 14P 3 只、 16P 4 只、 28P 1 只、 40P 1 只)及可靠的鍍銀長紫銅管(供插電阻、電容、電位器、晶體管等元件)。實驗掛箱配有: ① 共射極單管放大器負反饋放大器實驗板、 ② 射極跟隨器實驗板、 ③RC 正弦振蕩器實驗板、 ④ 差動放大器實驗板、 ⑤OTL 功率放大器實驗板共五塊及若干分立元件,可采用固定線路或分立元件靈活組合進行實驗,有利于提高學生動手能力。
11、實訓連接線
根據不同實訓項目的特點,配備兩種不同規格的實訓連接線,強弱電均采用高可靠護套結構手槍插連接線(不存在任何觸電的可能),里面采用無氧銅抽絲而成頭發絲般細的多股線,達到超軟件目的,外包丁晴聚氯乙烯絕緣層,具有柔軟、耐壓高、強度大、防硬化、韌性好等優點,插頭采用實芯銅質件外套鈹輕銅彈片,接觸安全可靠;兩種導線都只能配合相應內孔的插座,不能混插,大大提高了實訓的安全及合理性。
(三)實訓桌
實驗桌結構:實驗桌規格為1600(長)*700(寬)*1500(高),實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件,連接構件采用壓鑄成型工藝(非焊接工藝),經機加工、拋丸、噴砂,表面靜電噴涂工藝,安裝方便、快捷,用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝,表面氧化處理,截面尺寸:70×70mm,四面帶槽,槽寬約8mm,端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板,桌面板下設支撐框架,承受力不少于300kg。配備儲存柜,存放元件及工具,儲存柜底部4只高強度萬向可制動PU腳輪,方便移動。實訓裝置整體簡約不簡單,高端大氣,符合現代化產品審美和發展趨勢。
實驗桌后面二支桌腳向上延伸,配上特制拉模成型的二根鋁型材,組成電氣實驗掛箱支架。支架與主機箱實驗掛箱配套,上下方便,左右移位自如。
(三)儲存柜:配備儲存柜,存放實訓模塊及工具,儲存柜底部4只高強度萬向可制動PU腳輪,方便移動。
(四)學生凳
1.凳腿采用30×30×1.2mm 的方管;
2.拉管采用 30×30×1.2mm 的方管;
3.凳面采用 240×340×25mm 刨花板貼木紋紙,凳高40cm,凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定;
4.防銹處理:金屬部件均需經酸洗、磷化、表面除銹處理,采用高壓靜電噴塑、高溫烘烤處理,要求附著力強,抗氧化,不脫剝,光滑美觀,金屬桌體顏色為灰色。
五、實訓項目
(一)電工基本技能實訓
1.本電工儀表的使用與測量誤差的計算
2.減小儀表測量誤差的方法
3.歐姆定律
4.電阻的串、并、混聯電路
5.電阻分壓器電路
6.電容的串、并、混聯電路
7.電容的充放電電路
8.伏安法測電阻
9.節點電壓法
10.回路電壓法
11.支路電流法
12.電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值
13.電壓表量程的擴展
14.電流表量程的擴展
15.已知和未知電路元件的伏安特性
16.直流電阻電路故障的檢查
17.電路中電位的測量
18.基爾霍夫電壓定律
19.基爾霍夫電流定律
20.電壓源外特性的測定
21.疊加原理
22.電壓源與電流源的等效變換
23.負載獲得最大功率的條件
24.戴維南定理
25.諾頓定理
26.互易定理
27.二端口網絡
28.雙聯開關兩地控制
29.RLC串聯交流電路
30.RLC并聯交流電路
31.RLC串聯諧振電路
32.電感、電容元件在直流電路和交流電路中的特性
33.正弦穩態下RL、RC串聯電路
34.日光燈電路的連接
35.提高功率因數的方法
36.電磁感應現象
37.互感耦合電路
38.互感線圈同名端的判斷
39.一階電路過渡過程的研究
40.二階電路過渡過程的研究
41.單相變壓器
42.變壓器參數測定及繞組極性判別
43.交流電路參數的測量
44.三相負載的星形聯接
45.三相負載的三角形聯接
46.三相交流電路功率的測量
47.功率因數及相序的測量
48.單相電度表的安裝及使用
(二)電工綜合技能實訓
1.運算放大器的設計及其應用
2.受控源的設計
3.電流表、電壓表和歐姆表的設計
4.整流濾波電路的設計及應用
5.報警保護電路的設計及其應用
6.過流保護的設計及其應用
(三)電子技術部分
①數字電路實驗項目:
l. 與門電路邏輯功能測試
2. 或門電路邏輯功能測試
3. 與非門電路邏輯功能測試
4. 非門電路邏輯功能測試
5.CM0S 門電路的測試
6. 基本 RS 觸發器
7.JK 觸發器
8.D 觸發器
9.555 時基電路的應用
10. 二 --- 十進制計數器
11. 二 -- 十進制 8421 譯碼器
12. 加法器
13. 減法器
14. 由集成與非門構成單穩態觸發器
15.T 觸發器實驗
16. 組合電路的設計之一 -- 編碼轉換
17. 組合電路的設計之二 -- 顯示電路
18. 同步時序電路的設計
19. 計算機時序電路的設計
20.CM0S 集成 A/D 、 D/A 轉換電路實驗
②模擬電路實驗
采用固定線路和分立元件靈活組合進行實驗。
1 、固定線路板實驗有:
1)共射極單管放大器負反饋放大器實驗
2)射極限跟隨器實驗
3)RC 正弦振蕩器實驗
4)差動放大器實驗
5) OTL 功率放大器實驗
2 、分立元件可完成:單管放大、整流、濾波、穩壓、運放、全波可控及趣味性實驗,也可利用此平臺開發其他實驗項目。
