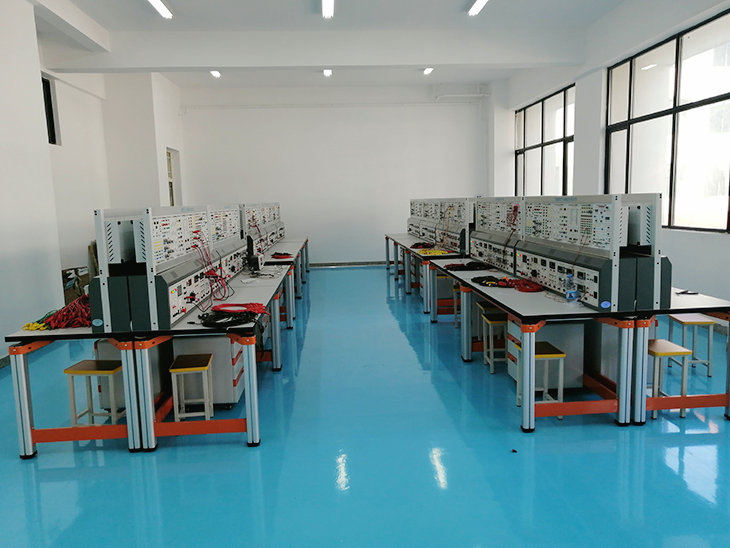

高校電工電子綜合實驗裝置

一、MYN-16B 電工電子綜合實驗裝置-主要承擔院校本科生的電路課程實驗教學任務，面向信電學院各電類專業和機械學院部分電類專業的《電路理論》、《電路分析基礎》課程的實驗。該實驗室突出學生對基本理論和基本概念的理解，強化對常用儀器儀表的使用，鍛煉學生的實際動手能力，激發學生獨立思考的興趣。

二、基本功能：
1、電工電子技術實驗裝置能完成高等院校電路分析、電工技術、電路原理等多門課程的實驗教學。
2、電工電子技術實驗裝置配套測量儀表精度高，采用數字化、智能化及人機對話模式，各種儀表均有可靠的保護功能。
3、電工電子技術實驗裝置操作面板采用鋼制面板，面板厚度2mm，文字符號采用現代彩色噴描技術處理，面板標識清晰，面板顏色和實驗臺顏色一致。
4、整體采用模塊化結構形式，電源和儀器儀表全部采用獨立掛箱式結構，各實驗模塊任務明確，方便學校根據自身的教學要求，選擇不同的實驗配置，易于后期擴展升級。實驗模塊之間的工作電源用短接導線連接，既接通各模塊電源，又使各模塊連成一體。
5、平臺裝有電壓型漏電保護裝置，若有漏電現象，即產生告警信號并切斷總電源，確保實驗進程安全；裝有一套電流型漏電保護器，若有漏電現象，當漏電流超過一定值時，即切斷電源；各種電源及各種儀表均有可靠的保護功能。實驗連接線及插座采用不同的結構，使用安全、可靠、防觸電。
三、技術性能：
1、輸入電源：三相四線(或三相五線)AC380V±10% 50Hz
2、裝置容量：＜1.5kVA
3、外形尺寸：約1650mm×720mm×1540mm
四、實驗臺主要配置及功能：
實驗平臺由實驗桌、實驗臺架、存儲柜、實驗掛箱組件、配件等組成。
具體參數如下：

序號	部件名稱	功能及技術參數	數量
1	實驗桌	1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。 2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。 3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。 4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橘色靜電噴涂工藝。	1套
2	實驗臺架	電工電子實驗臺架采用獨立框架式結構設計，框架由上中下左右五根工業鋁型材分割為上下兩個區域，所有型材表面滑，無凹槽，用于放置儀表、實驗模塊等。	1套
3	存儲柜	采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，把手尺寸≥440x45x18mm，抽屜采用聯體鎖設計，底部配有4個1.5寸萬向帶剎車腳輪。	1套
4	三相交流電源	（1）提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。 （2）實驗室智慧用電安全控制系統 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。 智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。配套有網絡接口擴展功能，方便基于互聯網線上實驗，可擴展線上線下混合實驗模式。	1套
5	智能交流電表掛箱	7吋液晶觸摸屏，能同時測試交流電流、交流電壓、有功功率、無功功率、視在功率、功率因素；電壓電流波形和電壓電流矢量圖液晶實時顯示，形象反映電壓電流相位關系，自動識別負載性質（感性或容性）；配套上位機軟件，和PC連接觀測更直觀，配套有網絡接口擴展功能，方便基于互聯網線上實驗，可擴展線上線下混合實驗模式。	1套
6	三相交流電掛箱	掛箱不少于3組，方便研究三相交流電Y型和△型線電壓相電壓、線電流相電流間相互關系;基于一個電感(1H)、一組電容(0.5㎌、1㎌、2㎌、4㎌、8㎌)和一個白熾燈研究交流電電流與電壓相位關系、提高功率因素方法、白熾燈亮暗與有功功率無功功率視在功率關系；配套有網絡接口擴展功能，方便基于互聯網線上實驗，可擴展線上線下混合實驗模式。	1套
7	電路分析實驗掛箱	電阻、電容、電感三種元件設計，實驗時學生可通過觸摸屏設定元件值；不少于5個數控電阻箱、3個數控電容箱和1個數控電感箱；數控電阻箱最大電阻≥90KΩ，步長≤1Ω，功率不小于1W；數控電容箱最大容值≥16，步長≤2000pf;數控電感箱最大電感值≥70mh，步長≤10mh；運算放大器1組；配套有網絡接口擴展功能，方便基于互聯網線上實驗，可擴展線上線下混合實驗模式。	1套
8	綜合儀表掛箱	萬用表:自動量程，可以能測電阻、電壓、電流等參數;測量數據可存儲； 雙路穩壓源:輸出電壓≥32V，輸出電流≥2A，電壓步長正負0.1V，設有短路保護自動恢復功能; 2）DDS任意波形發生器：頻率、幅度數字電位器連續可調。同時顯示雙通道輸出波形。輸出頻率:0.0000～10MHZ,輸出幅度0～ 20VP-P,幅度分辨率≤10mV。信號類型:正弦波、三角波、方波、矩形波、鋸齒波、任意波等。可調參數:占空比調節、幅度可調節、-100%～+100%的直流偏置調節、相位差可調、頻率可調、幅度可調等。具有頻率測量、周期測量、正負脈寬測量、占空比測量和計數功能。 (6)具有通訊功能，能夠使用PC控制，并且能夠在PC上編輯任意波形后下載到儀器輸出波形。配套有網絡接口擴展功能，方便基于互聯網線上實驗，可擴展線上線下混合實驗模式。	1套
19	模擬電路實驗模塊	提供低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、三極管（3DG6、3DG12、3CG12）、二極管（1N4007、1N4148）、穩壓塊（7812、7815、7915、LM317）、電阻、單結晶體管、蜂鳴器、電容等。配有相關實驗元器件。	1套
20	數字電路實驗模塊	提供四位十進制譯碼顯示器、八位邏輯電平開關、八位邏輯電平指示器、三態邏輯筆（紅、黃、綠指示）、脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz～300kHz連續可調的計數脈沖源各一路），設有一些高可靠圓腳集成電路插座（14P、16P、28P、40P若干只）。配有相關實驗元器件。	1套
21	實驗導線	根據不同實驗項目的特點，配備不同規格的實驗連接線；強電和弱電導線均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能）；兩種導線都只能配合相應內孔的插座，不能混插。	1套
22	實驗配件	提供與實驗設備相匹配的實驗指導書、配件等。	1套

四、完成的實驗項目：
1、電工部分
（1）常用電工僅表的廁量與誤差分析:
（2）減少儀表測量誤差方法:
（3）電路元件伏安特性測量:
（4）節點電位與電路電壓的研究;
（5）基爾霍夫定律的驗證:
（6）線性電路特性的研究;
（7）線性有源二端網絡等效電路的研究;
（8）運算放大器與受控源特性研究:
（9）典型信號的觀察與測量:
（10）正弦穩態電路的研究;
（11）二階電路的響應研究;
（12）串、并聯諧振電路;
（13）負阻變換器的特性測試:
（14）無源二端口網絡的研究:
（15）無源和有源濾波器:
（16）三相交流電路研究;
（17）功率因數（有功功率、無功功率、視在功率、功率因素研究）;
2、模擬電路實驗
（1）常用電子儀器的使用
（2）晶體二極管的判別與檢測
（3）晶體三極管的判別與檢測
（4）單管低頻放大器的靜態測試
（5）單管低頻放大器放大能力的測試
（6）場效應管放大電路
（7）負反饋放大電路
（8）差動放大電路
（9）射極跟隨器
（10）雙電源反相比例放大器的測試
（11）電壓跟隨器
（12）過零比較器
（13）滯回比較器
（14）窗口比較器
（15）RC文氏橋式正弦波振蕩器的測試
（16）LM386集成功率放大器的測試
（17）三角波、方波發生器
（18）集成運放的調零電路
（19）電源極性錯接的保護電路
（20）輸入端限幅保護電路
（21）輸出端限幅保護電路
（22）整流、濾波電路
（23）穩壓管穩壓電路
（24）三端集成固定穩壓電源
3、數字電路實驗
（1）晶體二極管開關特性
（2）晶體三極管開關特性
（3）二極管限幅器
（4）鉗位器
（5）三極管限幅器
（6）TTL集成邏輯門
（7）集成與門邏輯功能測試
（8）集成非門電路邏輯功能測試
（9）集成或門電路邏輯功能測試
（10）集成與非門邏揖功能測試
（11）CMOS門電路的測試
（12）集成邏輯電路的連接與驅動
（13）組合邏輯電路（半加器、全加器）
（14）3-8線譯碼器
（15）計數與顯示電路的實現
（16）數據選擇器應用
（17）基本RS觸發器
（18）JK觸發器
（19）D觸發器
（20）計數器的測試與應用
（21）移位寄存器及其應用
（22）脈沖分配器及其應用
（23）555時基電路
