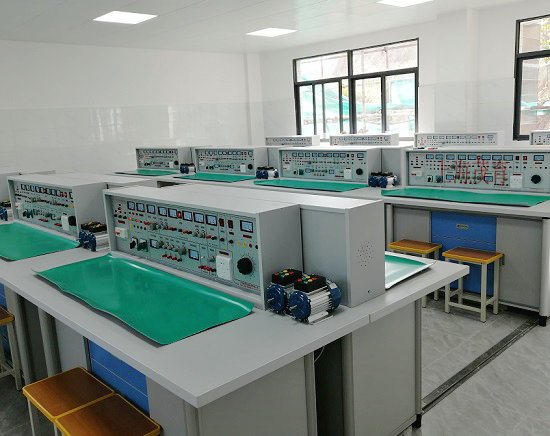

通用電工電子電拖實訓裝置

MY-13D 電工電子電拖實訓裝置-是根據職業學校、技工學校、中等專業學校的電工電子類課程的實驗內容有關教學大綱的要求而設計的,實驗內容包括電路分析、電工基礎、電工學、電子技術、電子學、模擬電子技術、數字電子技術、電力拖動等課程實驗項目,設備實訓內容分為幾個層次和若干模塊,不同學制,不同生源的學校可根據自己的實際情況選擇實訓項目。為學校迅速開設電工電子實訓課程提供了理想的實訓設備。

二、實訓臺及操作桌結構:
1.實驗臺外殼尺寸:123×35×20cm
2.三相保險座
3.三相電源輸入指標
4.總開關:實驗臺電源總開關,帶漏電、過載保護
5.試驗按鈕:試驗漏電開關漏電功能
6.電源輸入指示1只
7.電源輸出指示3只(紅、綠、黃三色)
8.交流電壓表:指示輸出線電壓
9.電壓轉換開關:與電壓表配合使用,監示輸出線電壓的大小與對稱情況
10.接線座5只:A單元三相四線及地線輸出
11.電流表W相電流輸出指示
12.O/I開關:三相四線電源輸出控制
(提高安全系數)
13.接線座2只:B單元交流低壓電源輸出
14.電表(2A):B單元交流電流指示
15.旋鈕:B單元3-24V交流低壓選擇輸出
16.開關:C單元雙路直流穩壓電源開關
17.旋鈕:C單元雙路Ⅰ路穩流調節
18.旋鈕:C單元雙路Ⅱ路穩流調節
19.接線座2只:C單元Ⅰ路直流穩壓輸出
20.保險座:C單元雙路穩壓電源保險
21.電表4只:雙路穩壓電源電壓、電流指示
22.接線座:D單元直流5V穩壓輸出
23.電表:D單元電流0.5V輸出指示
24.開關1:控制各低壓交流電、信號源
25.開關2:控制E單元交直流調壓電源
26.電表:E單元交流電壓輸出指示
27.接線座4只:E單元交流、直流輸出口
28.旋鈕:E單元0~240V電壓調節
29.插座:G單元220V輸出插座
30.旋鈕:音頻功率放大器音量調節
31.接線座2只:音頻信號輸入
32.按鈕:單次脈使能開關
33.接線座3只:單次脈沖輸出口
34.電表:函數發生器正弦波輸出電壓指示
35.旋鈕:正弦波輸出三級衰減幅度粗調
36.旋鈕:正弦波輸出口
37.接線座:正弦波輸出口
38.旋鈕:矩形波輸出幅度調節
39.接線座:三角波輸出口
40.旋鈕:函數信號發生器頻率細調
41.接線座:矩形波輸出口
42.旋鈕:函數信號發生器五級頻率粗調
43.電表:函數發生器輸出頻率指示

三、主要技術指標:
1、輸入工作電源:三相四線
2、輸出電源及信號
A單元:三相四線
B單元:交流3、6、9、12、15、18、24V
C單元:雙路恒流穩壓電源(具有過載及短路保護功能),二路輸出電壓都為0~30V,內置式繼電器自動換檔,由多圈電位器連續調節,使用方便,輸出最大電流為2A,具有預 設式限流保護功能。
電壓穩定度:<10-2 負載穩定度:<10-2 紋波電壓:<5mv
D單元:直流穩壓5V,電流0.5A
E單元:交直流電壓0~240V連續可調,電流2A
F單元:220V電壓輸出,供外接儀器使用。
3、單次脈沖源:每次均可輸出一對正負脈沖
4、函數信號發生器(正弦波、三角波、矩形波)
①頻率范圍:5HZ-550KHZ分五個頻段
②頻率指示:由HZ表直接讀出
③電壓輸出范圍:正弦波:5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減:0db、20db、40db具有連續細調
    矩形波:5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V,幅度連續可調
    三角波:5HZ-550KHZ>1V
5、音頻功率放大器:輸入音頻電壓不低于10mv,輸出功率不小于1W,音量可調,內有喇叭,用于放大器電路擴音,也可作信號尋跡儀器使用。
6、智能型多功能交流測量電表:精度1.0級,能同時測量電路電流I、電壓U、功率Kw、電能Kwh和工作時間T,八位液晶顯示。
7、絕緣電阻:>5MΩ
8、漏電保護:漏電動作電流≤30mA
、結構與配備
1、實驗桌:一臺二座,桌外形尺寸:160×70×80cm。桌中央配置通用電路板。每張桌配有一粒膠皮板,以保護通用電路板及桌面(如需要在其上放置電機、焊接等)。桌下部是元件儲存柜,放置元器件。
2、實驗臺:學生實驗桌及示教控制臺各配備一臺。
3、器材配備: 26臺三相180W電動機,26只時間繼電器,26只熱繼電器,78只交流接觸器,156只交直流電表,13只萬用表,39只指示燈,42只行程開關,78只控制按鈕,13只倒順開關,26只變壓器,13只三相雙投閘刀,13只三相閘刀,13套實驗所需電阻、電位器、電感線圈、互感線圈、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒(元件已裝在元件盒內),13套剝線鉗、螺絲刀、尖嘴鉗等工具。
五、實驗項目:
1、電工實驗:
1.電工測量儀表的使用
2.常用元件的識別與檢測
3.線性元件與非線性元件的伏安特性
4.電源的外特性
5.電位值、電壓值的測定
6.電流表和電壓表的擴程
7.基爾霍夫定律的驗證
8.驗征楞次定律
9.迭加原理與互易定理的驗證
10.戴維南定理與諾頓定理的驗征
11.電壓源與電流源的等效變換
12.受控源特性的研究
13.一階電路實驗
14.二階電路的過渡過程
15.研究LC元件在直流和交流電路中的特性
16.負載獲得最大功率的條件
17.交流電路參數的測量
18.正弦交流電路中RLC元件的特性
19.RL及RC串聯電路實驗
20.RLC串聯諧振電路
21.日光燈電路的連接及功率因數改善
22.三相負載的星、三角接法
23.三相電路及功率的測量
24.R-C選頻網絡的研究
25.二端口網絡研究
26.單相變壓器實驗
27.互感電路實驗
28.三相異步電動機的使用與起動
29.三相電動機繼電接觸控制的基本電路
30.三相電動機Y一△起動控制實驗
31.三相電動機的順序控制實驗
32.三相電動機能耗制動控制實驗
2、電子實驗:
1.晶體二極管的特性及檢測
2.晶體三極管輸入輸出特性
3.低頻小信號電壓放大器
4.直接耦合兩級放大器
5.RC耦合兩級放大器
6.負反饋對放大器性能的影響
7.變壓器耦合推挽功率放大器
8.互補對稱推挽功率放大器(OTL)
9.單相半波整流
10.單相全波整流
11.單相橋式整流
12.單相橋式整流濾波
13.單結晶體管特性
14.單結晶體管觸發電路
15.晶閘管簡單測試及可控整流電路
16.場效應管測試
17.串聯型穩壓電壓
18.差動放大電路的研究
19.集成運放參數的測試
20.集成運放減法電路
21.集成運放加法電路
22.集成運放積分電路
23.集成運放微分電路
24.集成運放文氏正弦波振蕩器
25.電容三點式振蕩器
26.電感三點式振蕩器
27.集成穩壓電路
28.無穩態電路(多諧振蕩器)
29.施密特觸發器
30.集成與門邏輯功能測試
31.集成非門電路邏輯功能測試
32.集成或門電路邏輯功能測試
33.集成與非門邏揖功能測試
34.CMOS門電路的測試
35.基本RS觸發器
36.JK觸發器
37.D觸發器
38.555時基電路的應用(方波發生器)
39.二一十進制計數器
40.二一十進制8421譯碼器
41.加法器
42.減法器
43.用集成與非門構成單穩態觸發器
44.組合邏輯電路
3、電力拖動實驗部分:
1·閘刀開關正轉控制線路
2·接觸器點動正轉控制線路
3·具有自鎖的正轉控制線路
4·具有過載保護的正轉控制線路
5·倒順開關控制正反轉控制線路
6·接觸器聯鎖的正反轉控制線路
7·按鈕聯鎖的正反轉控制線路
8·按鈕接觸器復合聯鎖控制線路
9·自動往返行程控制線路
10·接觸器控制串聯電阻降壓 起動線路
11·時間繼電器控制串聯電阻降壓控制線路
12·手動Y/△降壓起動
13·接觸器控制Y/△降壓起動
14·時間繼電器控制Y/△降壓起動
15·QX3-13型Y/△自動起動控制線路
16·半波整流能耗制動控制線路
17·全波整流能耗制動控制線路
18·C620車床電氣控制線路
19·手動降壓起動
20·單相運行反接制動控制線路
21·電動葫蘆電氣控制線路
22·C6163車床電氣控制線路
23·控制電路聯鎖控制線路
24·主電路聯鎖控制線路
