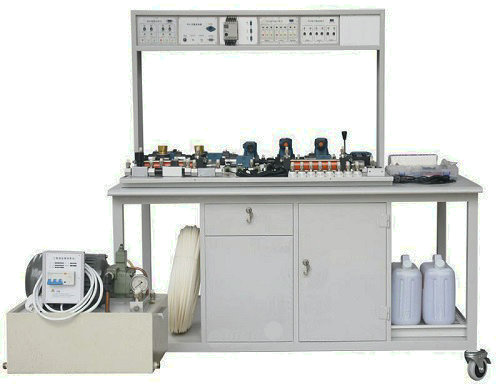

工程液壓傳動實驗臺,工程液壓傳動實驗裝置,工程液壓傳動實驗設備

一、產品概述：
工程液壓傳動實驗臺是根據高校機電一體化對氣、電、液控制的教學大綱要求，在透明液壓傳動演示系統的基礎上，綜合了液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，經不斷創新改進研制而成的。是目前液壓傳動控制技術以及PLC可編程控制器控制技術于一體的綜合性實驗設備。實驗時，可以讓學生直觀、感性地進行對比并了解電、液各自具有的特點、特色、及優缺點等。培養學生的動手能力、設計能力、綜合運用能力以及創新能力。
液壓實驗元件主要采用北京華德液壓、天津天二液壓、科宇達液壓等產品。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，可以加深對PLC可編程序控制器的了解及掌握。

二、實訓臺特點:
1、本實驗臺采用了鋼質噴塑實驗桌、高耐磨的桌面板。整個實驗臺結構合理，造型美觀。一張實驗桌可供多位學生進行液壓綜合實驗，優化共享資源，提高產品的性能價格比。操作面積大，操作方便，美觀大方，堅固耐用。
2、采用了實驗專用“T”型鋁合金槽板，及“T”型專用螺母安裝固定，液壓元件可在鋁合金槽板中隨意定位安裝，特別適宜于工業液壓元件的液壓回路的裝拆實驗。在“T”型鋁合金槽板下方配有油槽，如學生在實驗過程中有油液溢出將直接流到油槽不會污染實驗臺，保證實驗過程的清潔干凈。
3、良好的密封性能：采用本公司自行研發設計的快速閉鎖接頭，該接頭仿通用接頭標準設計生產，采用螺紋連接夾緊油管。與通用接頭相比具有結構美觀，操作簡單，加緊力大，連接性能好，密封性能好，同時能承受較大壓力，不漏油，工作穩定。如使用方在實驗設備中增加其他液壓元器件均可使用。適用于學生做性能，原理結構實驗。
4、元件固定板表面采用印刷，與元器件一一對應，便于學生了解實驗臺所有的元器件，并能迅速找到所需的元器件。
5、采用可編程與微機通訊：實現電氣自動化控制，可實現在先編輯及故障檢測。
6、利用此套實驗設備可獨立地進行液壓控制相應的基本回路及其應用實驗，以及 PLC編程及控制實驗；同時，也可綜合地進行相互配合的實驗：如實現電-液控制。
三、實訓臺主要元件:

壓力表，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，二位四通電磁換向閥，二位四通手動換向閥，二位三通電磁換向閥，“O”型三位四通電磁換向閥，“Y”型三位四通電磁換向閥，壓力繼電器，行程開關(常開）等。五、技術參數：

1、電源模塊：輸入電源AC: 220V 50HZ 輸出電源：DC 24/2A
2、輸入模塊：與PLC采用電纜9針232接口連接。連接后為PLC提供8路主令輸入信號（其中兩路為常閉信號），及通過信號插孔為PLC提供自動控制信號。
3、輸出模塊：與PLC采用電纜9針232接口連接。通過輸出接口插孔控制電磁閥通斷。
4、PLC可編程控制器：三菱FX1s-14MR型主機，8輸入、6輸出。（可根據客戶要求選擇）
5、繼電器控制模塊：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過輸出插口控制電磁閥通斷。

6、液壓泵站：
（1）實驗專用定量葉片泵站：工作電源：AC：220V50Hz直流電機型號：130ZYT02，電機功率：750W 電機調速范圍： 0-1500轉/分安全限速范圍：1000-1500轉/分油泵型號：YB1-6.3,油泵輸出最高工作壓力：5MPa 油箱容積：25L
（2）三相工業泵站
工作電源：AC：380V×3 50Hz 電機功率：1.5KW 電機轉速：1420轉/分，液壓泵型號：VP-12-F/A3,油泵輸出最高工作壓力：7MPa 油箱容積：25L
7、實驗臺外形尺寸： 1500mm×1000mm×820mm
8、實驗支架尺寸： 1100mm×910mm×740mm
四、實驗項目：

1、單級調壓回路

2、壓力調定回路

3、二級壓力回路

4、用減壓閥的減壓回路

5、變量泵和調速閥的復合調速回路

6、順序閥的平衡回路

7、進油節流調速回路（節流閥、調速閥）

8、回油節流調速回路（節流閥、調速閥）

9、旁路節流調速回路（節流閥、調速閥）

10、調速閥短接速度換接回路

11、兩調速閥串聯的速度換接回路

12、兩調速閥并聯的速度換接回路

13、變量泵調速回路

14、用手動換向閥的換向回路

15、二級節流緩沖回路

16、用O型機能換向閥的閉鎖回路

17、用液控單向閥的閉鎖回路

18、用壓力繼電器的順序動作回路

19、用行程開關的順序動作回路

20、并聯調速閥的同步回路

五、配置清單：
1、液壓部分：

序號	分類	項 目	規 格型號	配置數量
1		泵站（定量泵或變量泵）		1臺
2	實 驗 臺	實驗桌	茂育	1張
3		實驗支架	茂育	1臺
4		元件固定配置板	茂育	3長
5		油管放油筒	茂育	1套
6		有機透明防護罩	茂育	1套
7		配置板元件拆裝支架	茂育	1長1短
8	液壓組合元件	雙作用油缸（帶行程撞塊）	Φ40/22-150LB	2只
9		節流閥（直動式）	DV12-1-10/2	2只
10		單向閥	S10A	2只
11		液控單向閥	SV10PA1-30	2只
12		溢流閥（直動式）	DBDH6P/10MPa	1只
13		先導式溢流閥	DB10-1-30/100	1只
14		先導式單向順序閥	DZ10-1-30B/210Y	1只
15		單向調速閥	2FRM5-30/15Q	2只
16		先導式單向減壓閥	DR10-1-30B/100Y	1只
17		二位三通電磁換向閥	3WE6A61/CG24	1只
18		二位四通電磁換向閥	4WE6C-61/CG24	2只
19		三位四通電磁換向閥（O）	4WE6E61B/ CG24N9Z5L 5L	1只
20		三位四通電磁換向閥（Y）	4WE6J61B/EG24	1只
21		二位四通手動換向閥	4WMM6C50F	1只
22		壓力繼電器	HED40A10/10MPa	1只
23		耐震壓力表（10MPa）		3只
24		行程開關（常開）		4只
25		四通		3只
26	附件	紙巾		4包
27		油槽		1個
28		高壓尼龍管	PA12 f8	1盤
29		油盤（慮油網）		1個
30		工業專用液壓油		20Kg
31	電器控制	直流電源單元		1個
32		繼電器控制單元		1個
33		繼電器觸點轉換模塊		1個
34		PLC編程器控制單元		1個
35		PLC輸入單元		1個
36		PLC輸出單元		1個
37		220V電源線		1根
38		單元電器連接電纜		3根
39		電器單元電源連接電纜		1根
40		繼電器觸點轉換連接線		6根
41		電磁閥通用連接線		3根
42		壓力繼電器插頭線		1根
43		編程通訊電纜（適配器）		1根
44	工具配件盒	專用工具配件箱 300×200×62	菲力格-300	1只
45		螺絲刀6×100(一字、十字)、螺絲刀3×80(一字、十字) 剪刀、活動扳手150×19、250×30，尖嘴鉗、卷筆刀、內六角扳手M4、M5、M6、M10、M12、鑷子、高壓接頭扳手2只、油性記號筆、		各1只
46		尼龍管接頭20只、鋁封頭20只、防塵塞頭20只、鋁槽T形螺母30只、油管深度定位塞4只,內六角螺絲M6×15=20枚M6×25=20枚M6×35=20枚各密封圈1袋（O型圈15×f2.4= 20只、12×f2.4=20只、f10紅墊圈20只、f10組合墊片20只、及各種密封圈）		1套
47		塑料零件盒、接頭圓螺母50只、接頭塑料牙套120只		1套
48	資料	液壓實驗指導書	茂育	2冊
49	資料	PLC編程軟件及應用程序光盤		1張

2、氣動部分

序號	分類	項 目	型號 規 格	數 量	備注
1	氣源	靜音空氣壓縮機	WY5.2—雙頭	1只	220V 175W×2 18L 1.0Mpa
3		三聯件	AC2000三聯件	1只	裝在臺上
4		氣容		1只	裝在臺上
5		元件固定配置板		1塊
6	鋁底板彈性卡裝組合元件	單作用缸	QGX25×100	1只
7		雙作用缸	QGX25×100	2只
8		微動行程開關（含連接電纜插頭）		4只	裝在雙作用缸上
9		旋轉氣缸	本公司設計制造	1只	透明元件
10		單向節流閥	JSC601	7只	裝在各種氣缸體上
11		減壓閥（帶壓力表）	AR2000	1只
12		手動換向閥	4H210-08	1只
13		單電磁換向閥（二位五通）-配連接線	4V210-08（DC24V）	2只
14		雙電磁換向閥（二位五通）-配連接線	4V220-08（DC24V）	1只
15		雙電磁換向閥（三位五通）-配連接線	4V230-08（DC24V）	1只
16		單氣控?fù)Q向閥（二位五通）-配連接線	4A210-08	2只
17		雙氣控?fù)Q向閥（二位五通）-配連接線	4A220-08	2只
18		順序閥	本公司設計制造	2只	透明元件
19		機控行程閥	MOV-2	2只	其中一只裝在單作用氣缸上
20		按鈕行程閥	MOV-3A	1只
21		或門型梭閥	本公司設計制造	2只	透明元件
22		快速排氣閥		2只
23		單向閥	本公司設計制造	2只	透明元件
24		單向節流閥	RE-02	2只
25	電器控制	PLC直流電源單元（DC：24V）		1只	裝在臺上AC: 220V/DC:24V
26		PLC編程器控制單元	可根據用戶要求配置	1只	裝在臺上，
27		PLC電器輸入單元		1只	裝在臺上
28		PLC電器輸出單元		1只	裝在臺上輸出:DC24V
29		繼電器控制輸出單元		1只	裝在臺上輸出:DC24V
30		單元電器連接電纜		4條	其中電源連接2條
31		220V電源線		1條
32		墻壁插座	（四位250V、10A）	1只
33		PLC編程通訊電纜	可根據用戶要求配置	1條
34	工具配件盒	專用工具配件盒	300×200×62 mm	1個	菲力格F-300
35		一字、十字螺絲刀	Ø3× 70mm	各一把
36		一字、十字螺絲刀	Ø6×100mm	各一把
37		內六角扳手	M4、M5 、M6	各一把
38		活動扳手	150×19	1把
39		尖嘴鉗		1把
40		剪刀		1把
41		三通及L形支架（T型三通）	Ø6	6只
42		五通及L形支架	Ø6	4只
43		氣孔塞頭	Ø6	25只
45		內六角螺絲M6×15=20只 M6×25=20只鋁槽T形螺母 30只	M6	1套
46		Y型減徑三通Ø8-2×Ø6 1只（氣泵上）生料帶1個、保險絲2.5A 5只微動行程開關（配件）2只氣泵電源開關 1只 601-Ø6、602-Ø6彎接頭各2只		1套
47	耗材	氣管	PU氣管6×4	1卷	100米
48	資料	實驗指導書		2冊
49	資料	編程軟件光盤	編程軟件及程序	1碟
50	選購件	計算機及電腦桌	* 根據客戶需求	1套	訂購時，需合同另行注明
