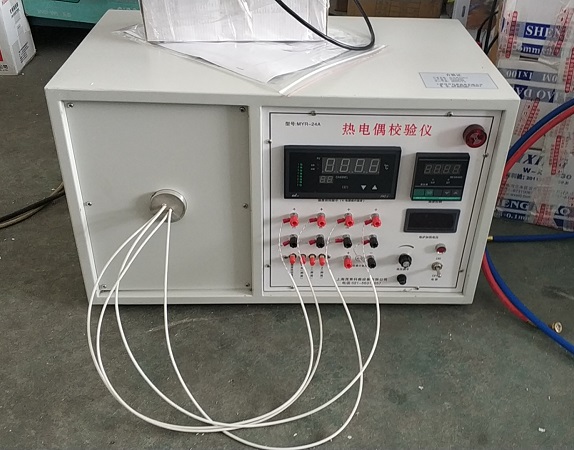

熱電偶校驗儀使用說明

熱電偶校驗儀是為大專院校熱工實驗室實驗教學而設計制造的專用設備,可用于中溫區工作熱電偶的標準和檢驗實驗。
本裝置結構設計合理,配用調壓器,并設有高溫監控保護,體積小、重量輕、溫度場恒溫穩定、操作方便、安全可靠,是滿足實驗教學的理想裝置。

二、技術性能
本裝置的高保溫專用管式電爐,采用電子電壓調溫,在其爐膛中部均熱體可同時插入控溫用的工作熱電偶、標準電偶和兩個被檢熱電偶,可供作熱電偶≤600℃低溫區檢定使用,裝置的調節檢控儀表箱配有XMTD數顯溫度調節儀,可在恒定溫區直接顯示管爐內溫度場的溫度數值:控制點設置在≤600℃,管式爐上極限溫度恒定斷電保護。
選用精密型XMTD數顯溫度指示調節儀時,在使用中如定期用比較法分別檢定一次顯示儀表和二次傳感器熱電偶(工作熱電偶)后,其標定值即可作為第二標準值,供檢定工作中直接使用,以減輕檢定人員勞動強度,提高工作效率。
本裝置配有大功率雙向可控硅器件組裝的交流調壓器一套,調壓連續穩定,調壓范圍為0~100V,電流最大輸出小于6A。
工作環境:無強磁場;溫度10~35℃;相對濕度≤85%。
三、熱電偶校驗儀使用說明
1、安裝使用前應首先檢查實驗室供電插座的電源極性與本裝置調節檢控儀表箱的電源輸入插頭的極性是否相符。正確的接法是:插頭紅色線接電源相線;綠色線接中性線;黑色線接地保護。不得接錯。
2、將調節檢控儀表箱的負載引出線與電爐相接,紅色、綠色線接負載,黑色線接殼體,作接地保護。[注意]負載線嚴禁短路。
3、將溫度調節儀表用的工作熱電偶插入管式爐內(均熱體應在爐膛中心位置)的一側,標準熱電偶和被檢測熱電偶(1或2個)插入均熱體的另一側,并將這些熱電偶連接好,工作熱電偶與儀表箱的相應引出線相聯接,標準熱電偶和被測熱電偶接到儀表箱面板上的相應的接線端子上,紅色為“+”極,黑色為“-”極。
4、檢查儀表箱前面板上各開關的初始狀態。把電源開關扳向下方斷電狀態,恒溫調節器旋鈕至左方,溫度調節儀表上的檢控溫度設在300℃。
5、聯接并調好電位差計(用戶自備)。
6、上述準備工作完成后,即可接通電源,供電進行試驗。
1)調節恒溫
右旋(恒溫調節加熱電壓調節)鈕,給管式爐供電,并在指示儀表上指出。該旋鈕的調壓范圍為0~220V。注意:對爐體的預熱升溫和初始升溫應不超過40V,以利用爐體的使用壽命?筛鶕實驗要求的恒溫溫度進行反復調節,直至穩定在需要的溫度上。絕對穩定是不易控制的,可在基本穩定的條件下快速測定。
2)檢測
在溫度基本穩定的條件下,依次接下轉換按鈕“檢1”和“檢2”,并在電位差計上讀出相應的熱電偶的輸出毫伏值。
3)根據要求,調節不同的溫度點,重復上述步驟,進行檢測。
[注]1、標定和檢測時,都采用在同一溫度場條件下直接比較方法,以選定的標準熱電偶(或經計量部門標定的熱電偶)作為標準進行比較,未標定和檢測備檢熱電偶,作為教學試驗,可以用本設備提供的3個熱電偶中選定一個熱電偶中選定一個熱電偶作為標準,來演示和學習標定檢驗方法。
2、標定和檢驗時,所有的熱電偶可不接冰點冷端。
四、維護須知
1、為了保證調節指示儀表的指示精度,必需定期進行復校與檢定,同時應定期檢查熱電偶傳感器的示值誤。超差過大時,應于更換。
2、貯運和存放時,應避免雨淋和潮濕。
