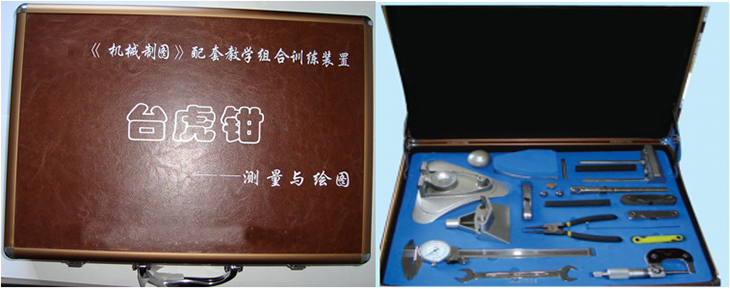

《臺虎鉗》實測繪圖訓練組合裝置 | |||
項 目 | 參 數 | 項 目 | 參 數 |
外形尺寸 | 40×30×7cm | 重 量 | 3(kg) |
精密測量工具 | 帶表游標卡尺、外徑千分尺、螺紋樣板、圓弧樣板 | 專用組裝工具 | 外六角扳手、內六角扳手、外卡鉗、螺絲刀等 |
測繪部件 |
精制小型臺虎鉗(一臺) 1、臺虎鉗尺寸:148.5X146X152(mm); 2、鉗口最大移動尺寸:50mm; 3、螺距:L=1.25mm; 4、精度等級:7(GB10095-2018) |
教學資料 |
1、實訓指導書及實訓報告(含電子稿); 2、配套教材(機械工業出版社、羅冬平教授主編)、電子課件、教學大綱與教案、 3、臺虎鉗模擬組裝視頻。 4、臺虎鉗實物組裝視頻(含)現場演示 1)臺虎鉗工作原理(配音 字幕) 2)臺虎鉗結構組成(配音 字幕) 3)臺虎鉗拆卸過程(配音 字幕) 4)臺虎鉗零件草圖繪制(配音 字 5)臺虎鉗零件草圖尺寸標注(配音 字幕) 6)臺虎鉗裝配過程(配音 字幕) 5、模擬仿真微課教學訓練系統軟件。 |
類 型 | 便攜組合式(檢測零件、測量工具、標準圖紙及指導書均放在一個精制的綜色箱子里) | 外觀顏色 | 綜色 |
教學軟件 (機電工程課程虛擬仿真教學系統) |
1、《制圖》微課教學系統; 2、《制圖》實訓虛擬仿真教學系統; 3、課程資源包(含指導書、實訓報告、配套教材、PPT電子課件、教學大綱、教案、習題集、實訓教學錄像) |
訓練模式 | 訓練內容 |
1、臺虎鉗組裝訓練; 2、臺虎鉗零件尺寸測量訓練; 3、臺虎鉗裝配圖繪制訓練; 4、臺虎鉗零件圖繪制訓練。 |
訓練一臺虎鉗組裝訓練 訓練二臺虎鉗零件尺寸測繪 訓練三臺虎鉗標準零件確定訓 練四臺虎鉗裝配圖繪制 訓練五臺虎鉗零件圖繪制 訓練六臺虎鉗圖紙文件整理 |
