熱工自動化儀表實訓裝置,熱工自動化儀表實訓設備
2024-04-20
熱工自動化儀表實訓裝置,熱工自動化儀表實訓設備
一、
產品概述:

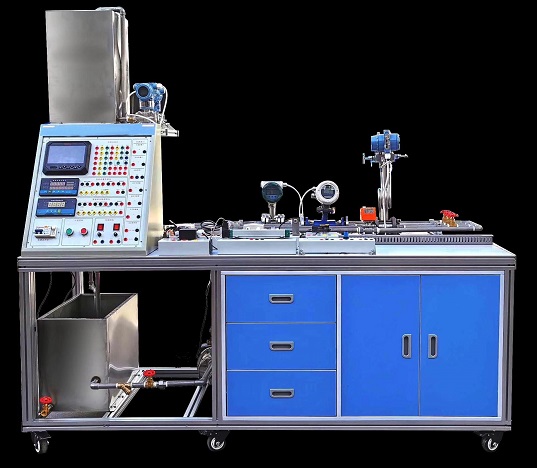

熱工自動化儀表實訓裝置
,熱工自動化儀表實訓設備,熱工自動化儀表實訓平臺
的設計結合了目前大中專院!痘y(cè)量及儀表》、《檢測技術及儀表》、《熱工自動化及儀表》、《非電量測量與控制技術》、《過程控制》等課程實訓大綱的要求。通過該實訓裝置的使用和學習,學生能夠掌握有關化工儀表及自動化的基本知識,對有關儀表的安裝、調試及使用有一定的了解,并對化工生產中如何進行液位、溫度、壓力和流量等參數的自動化控制有基本的認識。
二
、
功能
:
1、演示測量?jī)x表的組成及種類,了解測量及測量誤差的基本概念,測量的一般方法,表示方法和誤差的處理方法,以及評估測量?jī)x表質量?jī)?yōu)劣的技術指標等內容。重點是熱工儀表的基本組成及其功能。感受件直接與被測量對象相聯系,感受被測參數的變化,并將被測參數信號轉換成相應的便于進行測量和顯示的信號輸出。中間件將感受件輸出的信號直接傳輸給顯示件或進行放大和轉換,使之成為適應顯示元件的信號。顯示件向觀察者反映被測參數的量值和變化。
2、在儀表使用過程中,所有儀表都采用高精度儀表,可獨立實現P單獨調節設定,I的單獨調節設定,D的單獨調節設定單獨調節設定,流量準確,
三
、
技術參數:
1、工作電源:?jiǎn)蜗嘟涣?20V±10% 50HZ
2、工作環境:環境溫度范圍為-5~+40℃ 相對濕度<85%(25℃)海拔<4000m
3、裝置容量:<3kVA
4、測參數據:壓力、溫度、流量、液位測量?jī)x表。
5、外形尺寸:2000×800×1600mm
6、框架材質:4040鋁形材結構
三、裝置
組成
:
測量系統由四個基本環節組成:傳感器、變換器或變送器、傳輸通道和顯示裝置等組成。
1、主休框架使用4040鋁材結構,桌面采用歐標2080鋁材面板。面板上的導流水槽可以流出在實訓過程中的流出來的水.整體使用藍白搭配
2、上水箱采用不銹 鋼制作,安裝有尺度水位機,高度水位傳感器,水位壓力傳感器。水箱上設計滿水溢流口,當實訓過程中上水箱水滿時, 水會自動流出,再進入循環水箱。
3、管道系統:采用不銹鋼管,套絲連接,用專用的金屬管夾固定。管道上提前安裝有孔板流量計、電磁流量計、渦輪流量計、比例積分調節閥,壓力傳感器。
4、傳感器固定有桌子面板上,可直觀觀察、折裝,可用A1連接線直接插入,在萬能輸入儀表上設定好對參數,直接讀出參數數值
5、無紙記錄儀表,彩色7寸6路成采用萬能輸入,4-20MA、pt100、0-50V、0-10V、0-10MA、cu50、E熱電偶、K熱電偶等市場上主流的大部分傳感器、變送器,溫度電阻。
6、比例調節閥:4-20MA輸入,輸出4-20MA,+24V安全電壓,設備上標配有標準的485通信協議
7、控制儀表:使用過程中,所有儀表都采用高精度儀表,可獨立實現P單獨調節設定,I的單獨調節設定,D的單獨調節設定單獨調節設定,流量準確,輸入輸出4-20MA.
8、所有儀表設備上標配有標準的485通信協議,可方便學生二次開發.
9、孔板流量計,配套套有三板閥組,能獨立演示孔板流量計的使用。
10、水系統采用獨特的水管接頭直插式結構,方便拆除和連接,采用異程連接方式。
四、
特點
:
1、系統通過產品說明、零件展示、裝配演示、原理展示四個方面,講述了霍爾位移傳感器、霍爾轉速傳感器、壓電傳感器、濕敏傳感器、氣敏傳感器、電渦流傳感器、磁電傳感器、差動電容傳感器、差動變壓器、金屬箔應變傳感器、擴散硅壓力傳感器、光纖位移傳感器、光電轉速傳感器、集成溫度傳感器、K型熱電偶、E型熱電偶、PT100鉑電阻等17個常用傳感器。
2、零件展示:?jiǎn)为?dú)展示傳感器的各個組成元件,觀察零件的結構、材質以及材質類型。
3、裝配演示:以真實的形式展示傳感器的裝配過程,讓學生直觀了解傳感器的組成結構和
4、裝配方法。具有快速裝配、裝儀表密碼輸入,調節廠家系數等功能。
5、原理展示:通過位移測量、振動測量、轉速測量、環境測量等具體應用實例來展示傳感器的基本原理,并可動態顯示實驗結果,以此加深學生對傳感器的了解。
6、可以在儀表上修正傳感器讀出來的數值,可利用工廠密碼進入儀表系統,修改儀表出廠值。
五
、實訓功能
1、 能實現傳感器的認知;
2、 能實現離心泵的工作原理及特性認識;
3、 能實現電動調節閥的工作原理及特性認識
4、 能實現智能調節儀的認識和使用
5、 能實現流量積算儀的認識和使用
6、 能實現無紙記錄儀的認識和使用
7、 能實現渦輪流量計的工作原理認識和校驗
8、 能實現電磁流量計的工作原理認識和校驗
9、 能實現孔板流量計的工作原理認識和校驗
10、能實現差壓變送器的工作原理認識和使用
11、能實現擴散硅壓力傳感器的工作原理認識和操作
12、能實現擴散硅液位傳感器的工作原理認識和校驗
13、能實現電容式液位傳感器的工作原理認識和校驗
14、能實現差壓液位傳感器的工作原理認識和校驗
15、能實現Pt100鉑熱電阻的工作原理認識
16、能實現平衡電橋的工作原理認識
17、能實現T型熱電偶的工作原理認識
18、能實現半導體熱敏電阻的工作原理認識
19、能實現傳感器的零點和遷移的認識
20、PID調節實驗原理
