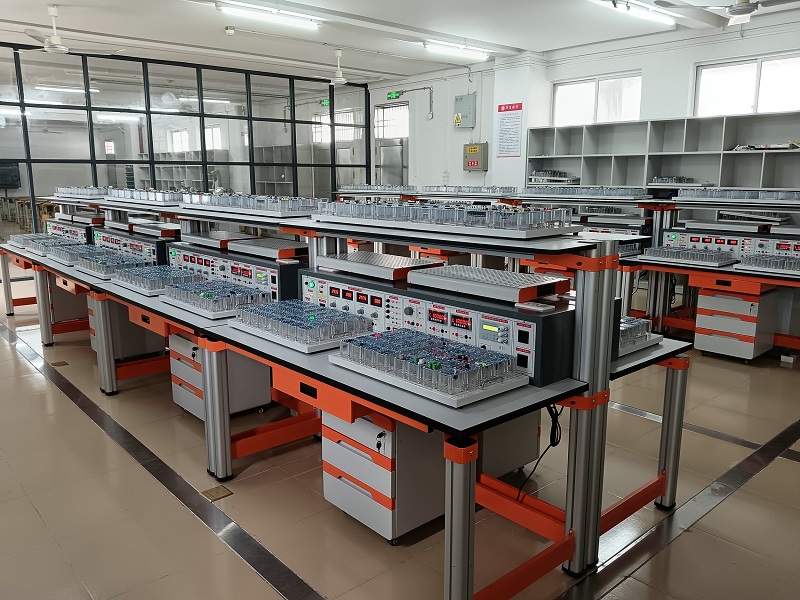

創新型模擬電子技術實驗裝置,創新型模擬電子技術實驗設備



一、裝置特點:
創新型模擬電子技術實驗裝置,創新型模擬電子技術實驗設備,創新型模擬電子技術實驗臺具有較完善的安全保護措施,較齊全的功能。實驗屏配通用電路插扳,電路板由進口ABS注塑而成,背面裝有壓鑄而成九孔成一組的銅片,表面布有九孔成一組相互聯通的插孔,創新實驗元件模塊在其上任意拼插成實驗電路。實驗元件制成透明創新模塊,直觀性好,盒蓋印有永不褪色元件符號,線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構,維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內,實驗時取存方便,大大提高了管理水平,規劃化程度,大大減輕了教師實驗準備工作。
二、適用范圍:
適用于高等院校及要求較高的中專、技校、職業學校,可完成模擬電子技術課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品。
三、技術性能:
1、輸入電源:單相三線 ~220V±5% 50Hz
2、溫度:-10℃~+40℃,相對濕度<85%(25℃)
3、裝置容量:<1.0KVA
4、重量:150Kg
5、外形尺寸:2000mm×700mm×1500mm
四、基本配置及功能:

本實驗臺主要由實驗屏、實驗創新模塊、實驗桌等到組成。
(一)實驗屏
1、實驗臺構成與性能:共用部分
1.1 電源及參數
1.1.1輸入電源:單相三線輸入
1.1.2電源輸出:有保險絲和漏電保護開關二級保護功能。
1.1.3可調交流電源:一臺0.5KVA單相0~250V輸出。
二組獨立部分
A組:低壓交流電壓3-24V分七檔可調,最大輸出電流1.5A,電流表指示。
B組:低壓直流穩壓電源,電壓5V,電流0.5A,電流表指示。
C組:雙路穩流穩壓電源,二路輸出電壓均為0~30V,由多圈電位器連續調節,輸出最大電流為1.5A,每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10-2,負穩壓度<10-2,紋波電壓: <5mV。
E組:單相交流市電輸出,供用戶自備設備使用。
1.2 功率輸出函數發生器:
1)采用直接數字頻率合成(DDS)產生高精度正弦波,方波和三角波。采用大屏幕LCD顯示輸出頻率、波形,衰減值。
2)正弦波輸出幅度≥10V,輸出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
3)頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4)輸出幅度采用電位器調節,正弦波輸出具有20db,40db衰減。
5)方波占空比可調, 調節范圍:1%-99%調節;方波和三角波采用TTL電平輸出。
6)頻率計最高測量范圍100MHz,自動換檔。
1.3 單次脈沖:每次可輸出一對正負脈沖。
1.4 外測交直流二用電流表:精度0.5級,三位半數字式顯示,測量范圍:0~1000mA
1.5 外測交直流二用電壓表:精度0.5級,三位半數字式顯示,測量范圍:0~99.9V。
1.6 電路插扳:電路板由進口ABS注塑而成,背面裝有壓鑄而成九孔成一組的銅片,表面布有九孔成一組相互聯通的插孔,創新實驗元件模塊在其上任意拼插成實驗電路。
1.7 透明創新實驗元件模塊:創新實驗元件模塊盒體透明直觀,內裝元件一目了然,盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。
2、實驗桌為鐵質雙層亞光密紋噴塑,桌面為防火、防水、耐磨高密度板,結構堅固,造型美觀大方。
五、實驗內容:
1.二極管的正、反相特性
2.晶體三極管的輸入、輸出特性
3.晶體管共射極單管放大器
4.兩級阻容耦合放大電路
5.負反饋對放大器性能的影響
6.場效應管放大器
7.差動放大電路
8.運算放大器指標測試
9.集成運算放大器的基本應用(多種模擬運算電路)
10.集成運算放大器非線性應用(多種波形發生器)
11.變壓器耦合推挽功率放大器
12.0TL功率放大器
13.集成功率放大器
14.單相橋式整流電路
15.串聯型晶體管直流穩壓電源(設計性實驗)
16.集成直流穩壓電源
17.單結晶體管特性
18.單結晶體管觸發電路
19.晶閘管簡單測試
20.晶閘管可控整流電路
