電機性能測試實訓柜,電機性能測試實訓裝置,電機性能測試實訓設備
一、產品概述:
電機性能測試實訓柜,電機性能測試實訓裝置,電機性能測試實訓設備是集交直流電機對應的控制,運行,機械特性、電氣特性的測試和教學實驗于一體,配套先進的檢測控制手段,對以上各種運行方式進行定量分析,采集電機運行的各種參數。本測試柜從專用電源控制、儀器儀表、電機、導軌、負載及專用導線到配套軟件等均配套齊全。
配有一臺基于W i n C E ( 中 文 版 ) 操作系統 、內嵌Homebuilder嵌入版組態軟件的觸摸屏作為人機界面,它在系統中作為顯示監控終端。該終端采用RS-485/232接口采集模塊進行通訊,數據采集模塊將傳感器的檢測值上傳給終端進行顯示或用于監控。
二、技術性能:
1.輸入電源:三相四線(或三相五線) ~380V±10% 50Hz
2.工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3.裝置容量:< 1.5KVA。
4.外形尺寸:機柜800×650×1800mm3 。
三、主要設備及參數:
1.電源控制及檢測柜
設有電壓輸入指示儀表,啟動,停止,急停按鈕,漏電保護等措施。
2.嵌入式人機界面設備
“10"高亮TFT液晶顯示屏,分辨率800×600,四線電阻式觸摸屏,分辨率1024×1024。WinCE(中文版) 操作系統,內嵌HMIBuilder嵌入版組態軟件無限點。主頻2.4G,內存2GB,存儲設備16GB電子盤。
工作電源DC9-30V具有4個2.0的USB接口,支持工程備份及還原,支持外部輸入接口設備,如USB鼠標鍵盤等。
具備兩個DB9接口,COM1是RS-232接口,COM2具備一個RS-232接口和RS-485接口
支持Modbus協議通訊,模塊地址手動可設。
3. 磁粉制動器CZF10(風冷).
激磁電流0~0.8A 加載能力0~10N.m
4.磁粉制動器電源
0~24V電壓輸出線性可控(0-1A)。
5.動態扭矩傳感器
測量旋轉電機扭矩,量程0~±5N.m,供電電源DC24V ,帶速度檢測信號輸出。
6.轉矩,轉速,輸出功率測試儀表
測量旋轉電機扭矩,量程0~±5N.m,供電電源DC24V ,帶速度檢測信號輸出。
7.三相交流電動機1臺
三相交流380V/50Hz,功率180W,轉速1420轉/分鐘
8.他(并)勵直流電動機1臺
直流電機功率350W,轉速1500轉/分鐘,DC220V。
9. EDA9033A三相電綜合參數檢測模塊,具備單/三相電壓、電流 、有功 、無功、功率因數、頻率等檢測功能。
10.固定電機導軌及連軸器。
11.低壓電器元件1批。
12.指針式兆歐表1臺,500V。
13.智能型直流電壓表,直流電流各2只,帶有485通信功能。
14.0-250V 直流可調電樞電源1套(3A ),DC220V 直流勵磁電源1套。
四、完成實驗內容:
1.三相異步電動機冷態電阻的測量
2.三相異步電動機絕緣電阻的測量
3.三相異步電動機空載特性試驗
4.三相異步電動機負載特性試驗
5.三相異步電動機效率測定
6.三相異步電動機特性曲線測定
7.三相異步電動機的轉速、輸出轉矩、功率、電壓、電流測定
8.直流電動機冷態電阻的測量
9.直流電動機絕緣電阻的測量
10.直流電動機空載特性試驗
11.直流電動機負載特性試驗
12.直流電動機機效率測定
13.直流電動機特性曲線測定
14.直流電動機轉速、輸出轉矩、功率、電壓、電流測定

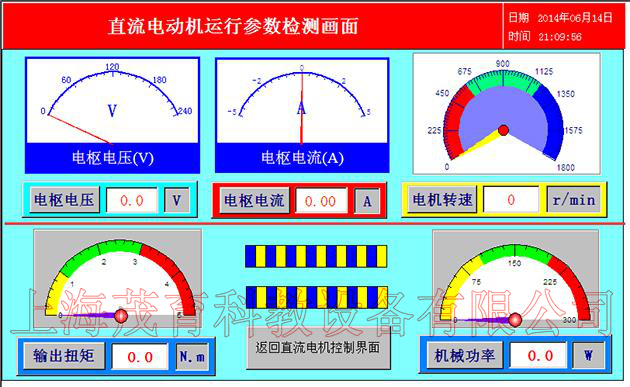

五、實訓系統嵌入式人機交互界面樣例展示:

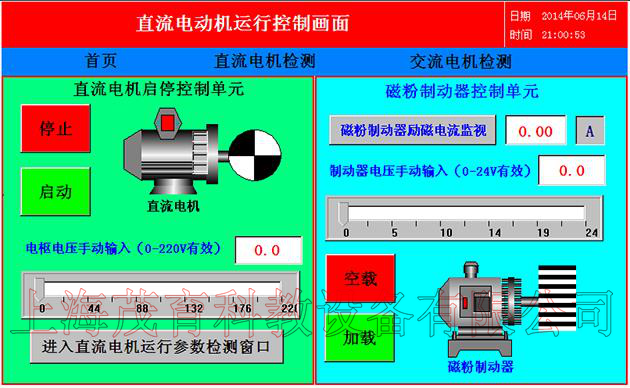

樣例1(直流電動機運行控制畫面)
