傳感器教學設備-光電式傳感器的轉速測量實驗

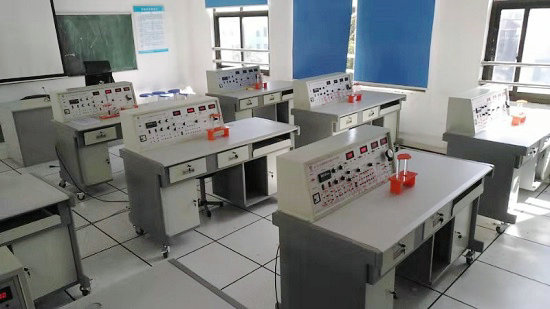

傳感器教學設備,傳感器實驗臺是為適應不同類別、不同層次的專業需要。推出了模塊化新產品。可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室,迅速開設實驗課提供了理想的實驗室設備。(電腦自備)
一、
傳感器教學設備實驗?zāi)康?br />
1、了解光電式傳感器的基本結構。
2、掌握光電式傳感器及其轉換電路的工作原理。
3、掌握差動變壓器的調試方法。
二、實驗所用單元
光電式傳感器、光電式傳感器轉換電路板、直流穩壓電源、頻率與轉速表、數字電壓表、 位移臺架。
三、實驗原理及電路

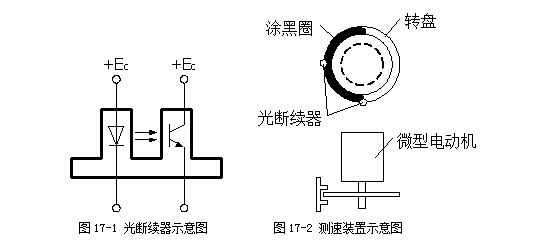

1、光斷續器原理如圖17-1所示,一個開口的光耦合器,當開口處被遮住時,光敏三極管接收不到發光二極管的光信號,輸出電壓為0,否則有電壓輸出。
2、圖17-2為測速裝置示意圖,其中微型電動機帶動轉盤在兩個成90度的光繼續器的開口中轉動,轉盤上一半為黑色,另一半透明,轉動時,兩個光繼續器將輸出不同相位的方波信號,這兩個方波信號經過轉換電路中的四個運放器,可輸出相位差分別為0°、90°、180°、270°的方波信號,它們的頻率都是相同的,其中任意一個方波信號均可輸出至頻率表顯示頻率。原理如圖17-3所示。
3、微型電動機的轉速可調,電路圖如圖17-4所示,調節電位器RP可輸出0~12V的直流電壓。

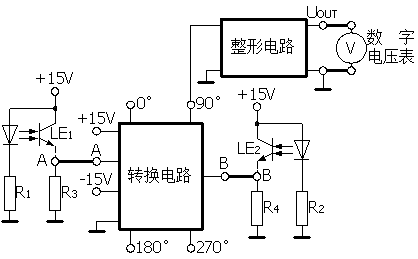

圖17-3 光電傳感器實驗原理圖
圖17-4 電機調速電路圖
