家用電器之微波爐實訓指導書

一、家用電器之微波爐之微波爐的工作原理：
1、爐腔。爐腔是一個微波諧振腔，是把微波能變?yōu)闊崮軐κ称愤M(jìn)行加熱的空間。為了使?fàn)t腔內的食物均勻加熱，微波爐爐腔內設有專門的裝置。最初生產的微波爐是在爐腔頂部裝有金屬扇頁，即微波攪拌器，以干擾微波在爐腔中的傳播，從而使食物加熱更加均勻。目前，則是在微波爐的爐腔底部裝一只由微型電機帶動的玻璃轉盤，把被加熱食品放在轉盤上與轉盤一起繞電機軸旋轉，使其與爐內的高頻電磁場作相對運動，來達到爐內食品均勻加熱的目的。國內獨創的自動升降型轉盤，使得加熱更均勻，烹飪效果更理想。平板式爐腔通過腔內壁對微波反射達到均勻加熱的目的。
2、爐門：爐門是食品的進出口，也是微波爐爐腔的重要組成部分。對它要求很高，絕對不能讓微波泄漏出來。爐門由金屬框架和玻璃觀察窗組成。觀察窗的玻璃夾層中有一層金屬微孔網，既可透過它看到食品，又可防止微波泄漏。由于玻璃夾層中的金屬網的網孔大小是經過精密計算的，所以完全可以阻擋微波的穿透。鈦膜也多作為微波爐爐門的材料。
為了防止微波的泄漏，微波爐的開關系統由多重安全聯鎖微動開關裝置組成。爐門沒有關好，就不能使微波爐工作，微波爐不工作，也就談不上有微波泄漏的問題了。
為了防止在微波爐爐門關上后微波從爐門與腔體之間的縫隙中泄漏出來，在微波爐的爐門四周安有抗流槽結構，或裝有能吸收微波的材料，如由硅橡膠做的門封條，能將可能泄漏的少量微波吸收掉。抗流槽是在門內設置的一條異型槽結構，它具有引導微波反轉相位的作用。在抗流槽入口處，微波會被它逆向的反射波抵消，這樣微波就不會泄漏了。
由于門封條容易破損或老化而造成防泄作用降低，因此現在大多數微波爐均采用抗流槽結構來防止微波泄漏，很少采用硅橡膠門封條。抗流槽結構是從微波輻射的原理上得到的防止微波泄漏的穩定可靠的方法。廣東格蘭仕企業（集團）公司生產的格蘭仕微波爐所采用的就是國際上最先進的抗流槽結構和生產工藝，加上其開發研制的多重防微波泄漏技術，使微波泄漏控制技術達到國際先進水平。廣東美的集團生產的美的微波爐采用三層鈦膜鏡面，不但達到了有效防微波泄露的目的，而且使微波爐外表更顯美觀。
3、電氣電路：電氣電路分高壓電路、控制電路和低壓電路三部分。
3.1高壓電路：高壓變壓器次級繞組之后的電路為高壓電路，主要包括磁控管、高壓電容器、高壓變壓器、高壓二極管。
3.2磁控管：磁控管是微波爐的心臟，微波能就是由它產生并發射出來的。磁控管工作時需要很高的脈動直流陽極電壓和約3～4V的陰極電壓。由高壓變壓器及高壓電容器、高壓二極管構成的倍壓整流電路為磁控管提供了滿足上述要求的工作電壓。
3.3 低壓電路：高壓變壓器初級繞組之前至微波爐電源入口之間的電路為低壓電路，也包括了控制電路。主要包括保險管、熱斷路器保護開關、聯鎖微動開關、照明燈、定時器及功率分配器開關、轉盤電機、風扇電機等。
4定時器。微波爐一般有兩種定時方式，即機械式定時和計算機定時�；竟δ苁沁x擇設定工作時間，設定時間過后，定時器自動切斷微波爐主電路。
5功率分配器。功率分配器用來調節磁控管的平均工作時間（即磁控管斷續工作時，工作、停止時間的比例），從而達到調節微波爐平均輸出功率的目的。機械控制式一般有3～6個刻度文件位，而計算機控制式微波爐可有10個調整檔位。
6 聯鎖微動開關。聯鎖微動開關是微波爐的一組重要安全裝置。它有多重聯鎖作用，均通過爐門的開門按鍵或爐門把手上的開門按鍵加以控制。當爐門未關閉好或爐門打開時，斷開電路，使微波爐停止工作。
7熱斷路器。熱斷路器是用來監控磁控管或爐腔工作溫度的組件。當工作溫度超過某一限值時，熱斷路器會立即切斷電源，使微波爐停止工作。

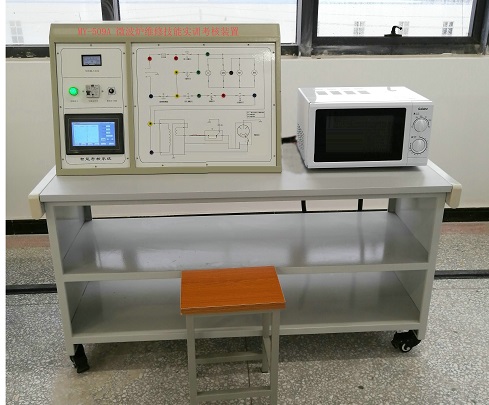

三、家用電器實訓臺之微波爐的基本結構
1、門安全聯鎖開關——確保爐門打開，微波爐不能工作，爐門關上，微波爐才能工作；
2、視屏窗——有金屬屏蔽層，可透過網孔觀察食物的烹飪情況；
3、通風口——確保烹飪時通風良好；
4、轉盤支承——帶動玻璃轉盤轉動；
5、玻璃轉盤——裝好食物的容器放在轉盤上，加熱時轉盤轉動，使食物烹飪均勻；
6、控制板——控制各檔烹飪；
7、爐門開關——按此開關，爐門打開。
注：最新生產的微波爐多為平板內腔，則沒有④⑤；爐門開關有的是按鈕式的有點是拉開式的。

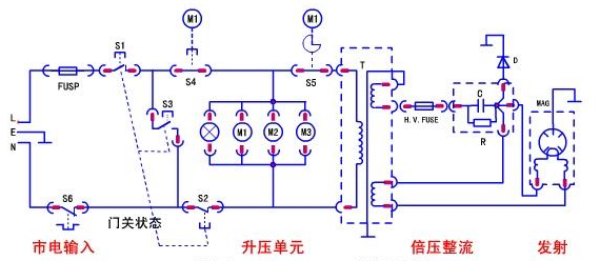

圖為微波爐電器控制電路
