中等職業學校電力電子及電力拖動實訓室設備基本配置推薦標準

1、范圍：
電力電子與電力拖動技術主要研究電力電子器件、電能的變換與控制、功率源、電力傳動及其自動化等理論技術和應用。它是綜合了電能變換、電磁學、自動控制、微電子及電子信息、計算機等技術的新成就而迅速發展起來的交叉學科，對電氣工程學科的發展和社會進步具有廣泛的影響和巨大的作用。本標準適用于中等職業學校電氣技術應用、電氣運行與控制、供用電技術、電氣設備安裝、電子電器應用與維修、電子與信息技術、電子技術應用、通信技術等專業實訓基地儀器設備的基本配置。
2、分類：
電力電子器件的原理、制造及其應用技術；電力電子電路、裝置、系統及其仿真與計算機輔助設計；電力電子系統故障診斷及可靠性；電力傳動及其自動控制系統；電力牽引；電磁測量技術與裝置；先進控制技術在電力電子裝置中的應用；電力電子技術在電力系統中的應用；電能變換與控制；諧波抑制與無功補償。
3、研究方向：
1）諧波抑制與無功補償
2）電力電子電路仿真與設計
3）計算機控制系統
4）電氣系統智能控制技術
5）現代控制理論及其電氣傳動中的應用
6）系統故障診斷技術及應用
7）現代交、直流電機調速技術
8）功率變換技術的研究
該學科對實踐動手能力要求很高，難度較大。本科是電氣工程、自動化、電子信息工程的適合報考這個專業。該專業需要的基礎是電路基礎，模擬電路與數字電路，電機學，單片機技術，計算機控制技術，電力電子技術，電力拖動自動控制系統，數字信號處理。
4、要求：
4.1 電力電子及電力拖動實訓室實訓教學場所
4.1.1 使用面積:實訓基地應根據師生的健康、安全和設備配置要求，確定其使用面積，并符合國家相關規定。
4.1.2 采光:實訓室的采光應按照GB/T 50033的有關規定。
4.1.3 照明:實訓室的照明要求符合GB 50034的有關規定。
4.1.4 通風：應符合GBJ 16的有關要求。
4.1.5 電氣安裝：應符合GB 16895的有關規定。
4.1.6 消防：應符合GBJ 16的有關規定。
4.1.7 安全標志：應符合GB 2893、GB 2894的有關要求。
4.1.8 安全與衛生：應符合GBZ 1的有關要求。
4.2 儀器設備：
4.2.1電力電子及電力拖動實訓室儀器設備配置標準見《電工電子類專業儀器設備配置標準》。
4.2.2 電力電子及電力拖動實訓室儀器設備的配置數量，應能滿足50人同時進行實訓。
4.2.3 所配備的儀器設備，其質量應符合相關的國家標準或行業標準，并具有相應的產品質量證明。
4.2.4 各種儀器設備的安裝使用應符合國家或行業標準。

附：實訓基地設備基本配置標準

電力電子及電力拖動專業儀器設備基本配置推薦標準
實訓教學場所	實訓項目（模塊）	實訓教學目標	儀　器　設　備
實訓教學場所	實訓項目（模塊）	實訓教學目標	序號	名稱	規格、主要參數或要求	單位	數量	執行標準代號	備注

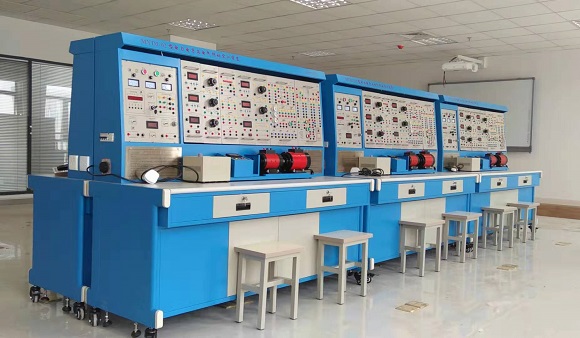

電力電子及電力拖動實訓室	1.可控硅器件測量 2.可控硅整流電路的特性實驗 3.單相可控全波整流電路的制作(調光電路的制作) 4.可控硅逆變電路實驗 5.直流調速實驗 6.交流調速實驗	1.學會可控硅器件的檢測方法; 2.學會可控硅觸發電路的測量方法; 3.學會可控整流電路各點電壓波形的測量; 4.掌握可控硅逆變電路和原理 5.了解交、直流調速系統的特點; 6.掌握簡單觸發電路的安裝調試; 7.掌握單相可控硅調壓電路的安裝調試。	1	電力電子及拖動實訓裝置	掛板式結構；單元：能完成單、三相各種可控硅整流電路實驗；能完成可控硅逆變電路實驗；能完成開、閉環交、直流調速實驗；電源：380/220V,配調壓器；電機組：220V,P≤1Kw,帶測速環節；漏電及過載保護；測量及顯示環節；其它符合國家安全標準。	套	25
			2	萬用表	MF500。	臺	25
			3	工具	成套電工工具。	套	25
			4	示波器	雙蹤，20MHz。	臺	25
			5	轉速表	數字式	臺	25
				調光燈電路套件	面包板；成套器件：滿足220V,20W白熾燈負載要求。	套	50
