空調制冷技術專業儀器設備基本配置推薦標準

空調制冷技術專業儀器設備基本配置推薦標準:
一、功能介紹:
    通過

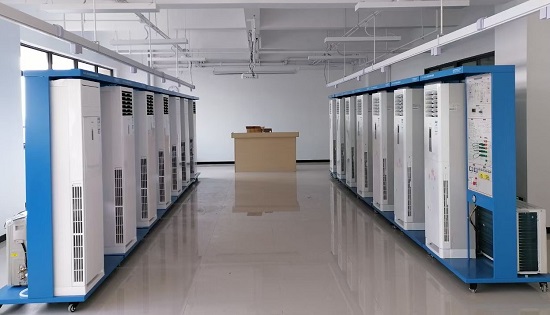

空調制冷實訓裝置學生通過氧焊技能訓練、制冷系統的相關技能訓練、空調器的安裝技能訓練等實訓操作項目的學習,掌握電冰箱與空調器的原理與維修,強化實際操作技能。設備故障設置方法采用智能化,使學生可以全方位地掌握制冷空調的基礎知識和技能;同時,空調實訓裝置上設置的空調維修接口,方便學生進行制冷劑充加實訓。該實訓室適用于制冷設備維修工種中級、高級、考核以及技能鑒定。
二、 實訓目的:
    通過項目任務實施,可培養學生的職業能力有
1.制冷工專用工具的使用能力
2.氣焊焊槍的使用能力
3.制冷系統的組裝能力
4.制冷系統的檢漏和制冷劑加注能力
5.制冷裝置電氣連接控制能力
6.制冷系統的故障判斷與維修能力
7.學生的協調組織能力
三、實訓室配置要求:
3.1 實訓教學場所
3.1.1 使用面積
    實訓基地應根據師生的健康、安全和設備配置要求,確定其使用面積,并符合國家相關規定。
3.1.2 采光
    實訓室的采光應按照GB/T 50033的有關規定。
3.1.3 照明
    實訓室的照明要求符合GB 50034的有關規定。
3.1.4 通風
    應符合GBJ 16的有關要求。
3.1.5 電氣安裝
    應符合GB 16895的有關規定。
3.1.6 消防
    應符合GBJ 16的有關規定。
3.1.7 安全標志
    應符合GB 2893、GB 2894的有關要求。
3.1.8 安全與衛生
    符合GBZ 1的有關要求。
3.2 儀器設備
3.2.1 實訓室儀器設備配置標準見《空調制冷技術專業儀器設備配置標準》。
3.2.2 空調制冷技術實訓室儀器設備的配置數量,應能滿足50人同時進行實訓。
3.2.3 所配備的儀器設備,其質量應符合相關的國家標準或行業標準,并具有相應的產品質量證明。
3.2.4 各種儀器設備的安裝使用應符合國家或行業標準。

附:實訓基地設備基本配置標準

空調制冷技術專業儀器設備基本配置推薦標準
實訓教學場所 實訓項目
(模塊)
實訓教學目標 儀 器 設 備
序號 名稱 規格、主要參數或要求 單位 數量 執行標準代號 備注

調




1.家用分體式空調安裝調試實訓

2.制冷設備控制電路調試檢測實訓



1.熟練掌握分體式空調安裝調試技能;
2.掌握制冷控制技術中常用的電子電路應用技術;
1 空調安裝調試實訓裝置 一匹分體式空調一臺;
真空收氟機一套
空調安裝支架;
小型氣焊設備;
安裝工具一套。
10
2 制冷基礎電子電路實訓綜合裝置 電源箱;
制冷控制電路中常用單元電路;
工作電源:交流220V±10%,  50Hz;
安全保護措施符合國家標準。
4   選配
3 制冷制熱智能實訓裝置 制冷制熱電源控制臺;
空調及冰箱制冷系統;
智能化考核系統;
工作電源:三相五線  380±10% ,50Hz;
安全保護措施符合國家標準。
4   選配
4 家用電冰箱壓力式溫控電氣實訓考核裝置 電源箱;
智能化實訓考核系統;
壓力式電冰箱實訓考核控制電路板;
計算機一套;
工作電源:交流220V±10%,  50Hz;
安全保護措施符合國家標準。
2   選配

調




3.家用冰箱電氣故障檢修實訓

4.家用冰箱系統故障檢修實訓

5.家用冰箱系統故障檢修實訓
3.熟練掌握電冰箱控制電路維修技術;
4.熟練掌握電子溫控電路維修技術;
5.熟練掌握微電腦控制電氣維修技術;
6.掌握實際冰箱制冷系統的結構及維修技能;
5 家用電冰箱204E電子式溫控電氣實訓考核裝置 電源箱;
智能化實訓考核系統;
電冰箱電子溫控實訓考核控制電路板;
計算機一套;
工作電源:交流220V±10%,  50Hz;
安全保護措施符合國家標準。
2   選配
6 家用電冰箱微電腦控制電氣實訓考核裝置 電源箱;
智能化實訓考核系統;
電冰箱微電腦控制電氣實訓考核電路板;
計算機一套;
工作電源:交流220V±10%,  50Hz;
安全保護措施符合國家標準。
2   選配
7 電冰箱制冷系統實訓考核裝置 電冰箱一臺( 215 升,電冰箱冷凍能力: 3.5 kg / 24小時);
電冰箱制冷系統流程板;
數字式溫度表五臺;
指針式壓力表兩臺;
數字式電壓表一臺;
電流表一臺;
計算機一臺;
工作電源:交流220V±10%,  50Hz;
安全保護措施符合國家標準。
4

調




6.家用空調電氣故障檢修實訓 7.熟練掌握空調器控制電路維修技術;
8.熟練掌握分體式空調器電氣的維修技術;
9.熟練掌握變頻空調器控制電路維修技術;
8 整體式空調器電氣實訓考核裝置 電源箱;
智能化實訓考核系統;
整體式空調器實訓考核控制電路板;
計算機一套;
工作電源:交流220V±10%,  50Hz;
安全保護措施符合國家標準。
2   選配
9 分體式空調器電氣實訓考核裝置 電源箱;
智能化實訓考核系統;
分體式空調器電氣實訓考核電路板;
計算機一套;
工作電源:交流220V±10%,  50Hz;
安全保護措施符合國家標準。
2   選配
10
變頻空調器電氣實訓考核裝置 電源箱;
智能化實訓考核系統;
變頻空調器電氣實訓考核電路板;
計算機一套;
工作電源:交流220V±10%,  50Hz;
安全保護措施符合國家標準。
2

調




7.家用空調制冷系統故障檢修實訓 10.掌握實際空調機的維修技能;
11.掌握實際窗式空調機的結構及維修技能;
12.掌握實際空調機的維修技能。
13.掌握實際變頻空調機的維修技能;
11 熱泵式分體空調制冷系統實訓考核裝置 1匹熱泵式分體空調器;
熱泵式分體空調器;
制冷系統流程板;
智能化考核系統;
數字式溫度表八臺;
指針式壓力表四臺;
數字式電壓表一臺;
電流表一臺、計算機一臺;
工作電源:交流220V±10%,  50Hz。
安全保護措施符合國家標準
2   選配
12 單冷分體式空調制冷系統實訓考核裝置 單冷式分體空調制冷系統實訓考核裝置;
單冷式分體空調系統流程板;
智能化考核系統;
數字式溫度表八臺;
指針式壓力表四臺;
數字式電壓表一臺;
電流表一臺、計算機一臺;
工作電源:交流220V±10%,  50Hz。
安全保護措施符合國家標準
2   選配
13 變頻空調制冷系統實訓考核裝置 變頻空調器一臺;
制冷系統流程板;
指針式壓力表兩臺(0~3Mpa);
指針式真空壓力表兩臺(-0.1~3 Mpa);
指針式交流電壓表兩臺(0~300V);
指針式交流電流表(0~15A);
工作電源:交流220V±10%,  50Hz;
計算機一臺。
安全保護措施符合國家標準


4

調




8.冷庫及低溫箱電氣故障檢修實訓 14.熟練掌握小型冷庫電氣的維修技術;
15.熟練掌握低溫箱電氣維修技術;
16.熟練掌握一機兩庫控制電路操作方法、電路的檢測維修及維修技術;
14 小型冷庫電氣實訓考核裝置 電源箱;
智能化實訓考核系統;
小型冷庫電氣實訓考核電路板;
計算機一套;
工作電源:交流220V±10%,  50Hz。
安全保護措施符合國家標準
2   選配
15 低溫箱電氣實訓考核裝置 電源箱;
智能化實訓考核系統;
低溫箱電氣實訓考核電路板
計算機一套;
工作電源:交流220V±10%,  50Hz。
安全保護措施符合國家標準
2   選配
16 一機兩庫控制電路實訓考核臺 電源箱;
智能化實訓考核系統;
一機兩庫實訓考核控制電路板;
計算機一套;
工作電源:交流220V±10%,  50Hz。
安全保護措施符合國家標準
2   選配
9.冷庫及低溫箱制冷系統故障檢修實訓 17.掌握實際冷庫的維修技能; 17 小型冷庫制冷系統實訓考核裝置 配置4臺小型冷庫(尺寸:2000×2000×2000  mm);
配套制冷流程板;
智能化考核系統;
數字式溫度表四臺;
指針式壓力表四臺;
數字式電壓表一臺;
電流表一臺;
儲液罐一臺;
計算機一臺;
工作電源:交流380V±10%,  50Hz。
安全保護措施符合國家標準
1

調




同上 18.掌握實際真實一機兩庫制冷系統的結構及維修技能;
19掌握實際冷藏車制冷系統的結構及維修技能;
18 一機兩庫式冷庫制冷系統實訓考核裝置 配套真實冷庫2臺(2000×2000×2000  mm);
配套制冷流程板;
智能化考核裝置一套;
數字式溫度表四臺;
指針式壓力表四臺;
數字式電壓表一臺;
電流表一臺;
儲液罐一臺;
計算機一臺;
工作電源:220V±10%,  50Hz;
安全保護措施符合國家標準。
2   17和18選擇其一
19 冷藏車制冷系統實訓考核裝置 配套真實的冷藏車系統1套;
配套制冷流程板;
數字式溫度表四臺;
指針式壓力表四臺;
數字式電壓表一臺;
電流表一臺;
儲液罐一臺;
計算機一臺;
工作電源:380V±10%,  50Hz;
安全保護措施符合國家標準。
1   選配
10.冷、熱機組電氣故障檢修實訓 20.熟練掌握活塞式冷水機組電氣的維修技術;

20 活塞式冷水機組電氣實訓考核裝置 電源箱;
智能化實訓考核系統;
活塞式冷水機組電氣實訓考核電路板;
計算機一套;
工作電源:交流220V±10%,  50Hz;
安全保護措施符合國家標準。
2   選配

調




同上 21.熟練掌握活塞式熱泵型機組電氣的維修技術;
22.熟練掌握復疊機電路的維修技術;
21 活塞式熱泵型機組電氣實訓考核裝置 電源箱;
智能化實訓考核系統;
活塞式熱泵型機組電氣實訓考核電路板;
計算機一套;
工作電源:交流220V±10%,  50Hz。
安全保護措施符合國家標準
2   選配
22 活塞式熱泵型機組電氣實訓考核裝置(復疊機) 電源箱;
智能化實訓考核系統;
復疊機電路實訓考核裝置;
計算機一套;
工作電源:交流220V±10%,  50Hz。
安全保護措施符合國家標準
2   選配
11.汽車空調電氣及制冷系統故障檢修實訓 23.熟練掌握汽車空調電氣及制冷系統的維修技術; 23 全自動汽車空調實訓考核裝置 汽車空調裝置一套;
汽車發動機一臺(電噴);
汽車儀表一套;
智能化考核系統一套;
計算機一臺;
工作電源:直流12V(由汽車發動機配置的電池提供)。
安全保護措施符合國家標準
1   選配
12.中央空調制冷系統故障檢修實訓 24.掌握實際家庭中央空調的結構及維修技能;

24 戶式中央空調制冷系統實訓考核裝置 真實家用中央空調一臺;
用戶終端三臺并帶流程版;
控制電路演示版;
制冷系統演示版;
數字式溫度表四臺;
指針式壓力表四臺;
數字式電壓表一臺;
電流表一臺;
計算機一臺;
工作電源:交流三相380V±10% , 50Hz。
安全保護措施符合國家標準
1   選配

調




同上 25.掌握中央空調的結構及維修技能。 25 中央空調實訓考核裝置 3匹水冷機組一臺;
冷卻水系統一套;
冷凍水系統一套;
集水分水器一套;
共暖系統一套;
模擬客房;
模擬大廳;
配電柜(用PLC控制、數據采集);
計算機;
智能考核系統;
工作電源:三相五線  380V±10% , 50Hz;
整機容量:≤3.8kVA;
安全保護措施符合國家標準。
2   選配
26 中央空調網絡化智能實訓考核裝置 教師用計算機一臺;
學生用計算機一套;
中央空調配電柜一臺;
交換機一臺;
智能考核系統一套;
仿真軟件(不少于20個點);
工作電源:三相五線  380 V±10% ,50Hz;
整機容量:≤2.3kVA;
安全保護措施符合國家標準。
8   選配
