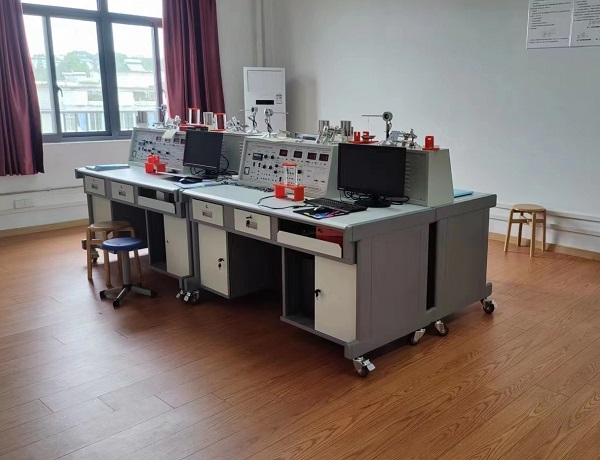

傳感器技術實驗設備-霍爾傳感器的振動測量實驗

一、產品介紹:
    傳感器技術實驗設備-是根據《教育行業標準》電工實驗室或電類專業實訓室儀器設備配備標準,是適應不同類別與不同層次的專業,推出模塊化的實訓設備,傳感器實驗臺主要用于各大、中專院校開設的自動檢測技術、傳感器原理與技術、非電量電測技術、工業自動化儀表與控制、機械量電則等課程的實驗需要。

二、 傳感器技術實驗設備性能參數:
1、實訓臺提供四組直流穩壓電源:±5V、±15V;±2V~±10V分五擋輸出,2~24V可調,具有短路保護功能。
2、低頻信號發生器:1Hz-30Hz輸出連續可調,Vp-p值10V,最大輸出電流0.5A。
3、音頻信號發生器:0.4KHz-10KHz輸出連續可調,輸出電壓范圍:0VP~10VP連續可調,最大輸出電流:0.5A(有效值0.4KHz)
4、差動放大器:通頻帶0-10KHz,可接成同相、反相、差動結構,增益為1-150倍的直流放大器。
5、數字式電壓表:三位半顯示,量程±2V、±20V,輸入阻抗100KΩ,精度1%。
6、數字式頻率/轉速表:由四只數碼管,2只發光管組成,輸入阻抗100KΩ,精度1%。
      頻率測量范圍1-9999 Hz,轉速測量范圍1-9999Pem。
7、溫度表:0-150℃度,精度1%。
8、高精度溫度控制調節儀,多種輸入輸出規格,具有人工智能調節以參數自整定功能。
9、機械式壓力表:0-40Kpa,精度2%。
三源部分:
1、加熱源:16V交流電源加熱,溫度控制范圍0~150℃。
2、轉動源:0-12V直流電源驅動,轉速可調范圍0~2400/分轉。
3、振動源:振動頻率1Hz-30Hz,共振頻率12Hz左右。
數據采集卡及處理軟件
    數據采集工作12位AD轉換、分辨率由1/22048,采樣周期1m-100ms,采樣速度可選擇,即可單次采樣亦能連續采樣。USB、RS-232接口,與計算機串行工作。提供的處理軟件有良好的計算機界面,可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
三、霍爾傳感器的振動測量實驗
一)實驗?zāi)康?br />     了解開關型霍爾傳感器的動態特性。
二)實驗所用單元
    霍爾傳感器探頭(內附轉換電路)、霍爾式傳感器轉換電路板、直流穩壓電源、低頻振蕩器、振動臺、示波器。
三)實驗原理及電路
    將霍爾傳感器探頭與振動臺相連,在振動臺的帶動下,可以觀察霍爾傳感器動態特性。
四)實驗步驟
    1、固定好振動臺,將霍爾傳感器探頭裝在振動臺連橋板上;魻杺鞲衅魈筋^在磁電傳感器磁鋼的上方3-5mm左右。
    2、霍爾傳感器探頭的紅線接面板上的+5V電源,藍線接示波器輸入端,黑線接地。
    3、按照圖19-1接線,注意將轉換電路輸出與示波器探頭相連,低頻振蕩器輸出接振動臺小板上的振蕩線圈。
    4、接通電源,調節低頻振蕩器的振幅與頻率以及示波器的量程,觀察輸出波形。
